Solar-Log 200 Bedienungsanleitung Seite 26

Bedienung mit dem Webbrowser im eigenen Netzwerk
Es können folgende Reiter angewählt werden:
•
Tag
•
Monat
•
Jahr
•
Gesamt
Die Start-Ansicht zeigt den aktuellen Tages-Wert im Diagramm an.
2�7�1 Tages-Bilanz
Unter dem Reiter
Tageskurve. Die Werte links oben in der Diagrammlegende, können jederzeit per Mausklick explizit an- und
abgewählt werden.
Im Diagramm werden unterschiedliche Werte in unterschiedlichen Einheiten angezeigt. Die jeweils verwen-
deten Einheiten und die dazugehörigen Farben werden in der Legende definiert.
Sie können sich den tageszeitlich erbrachten Wert anzeigen lassen, indem Sie mit dem Mauszeiger an der
Kurve entlang fahren.

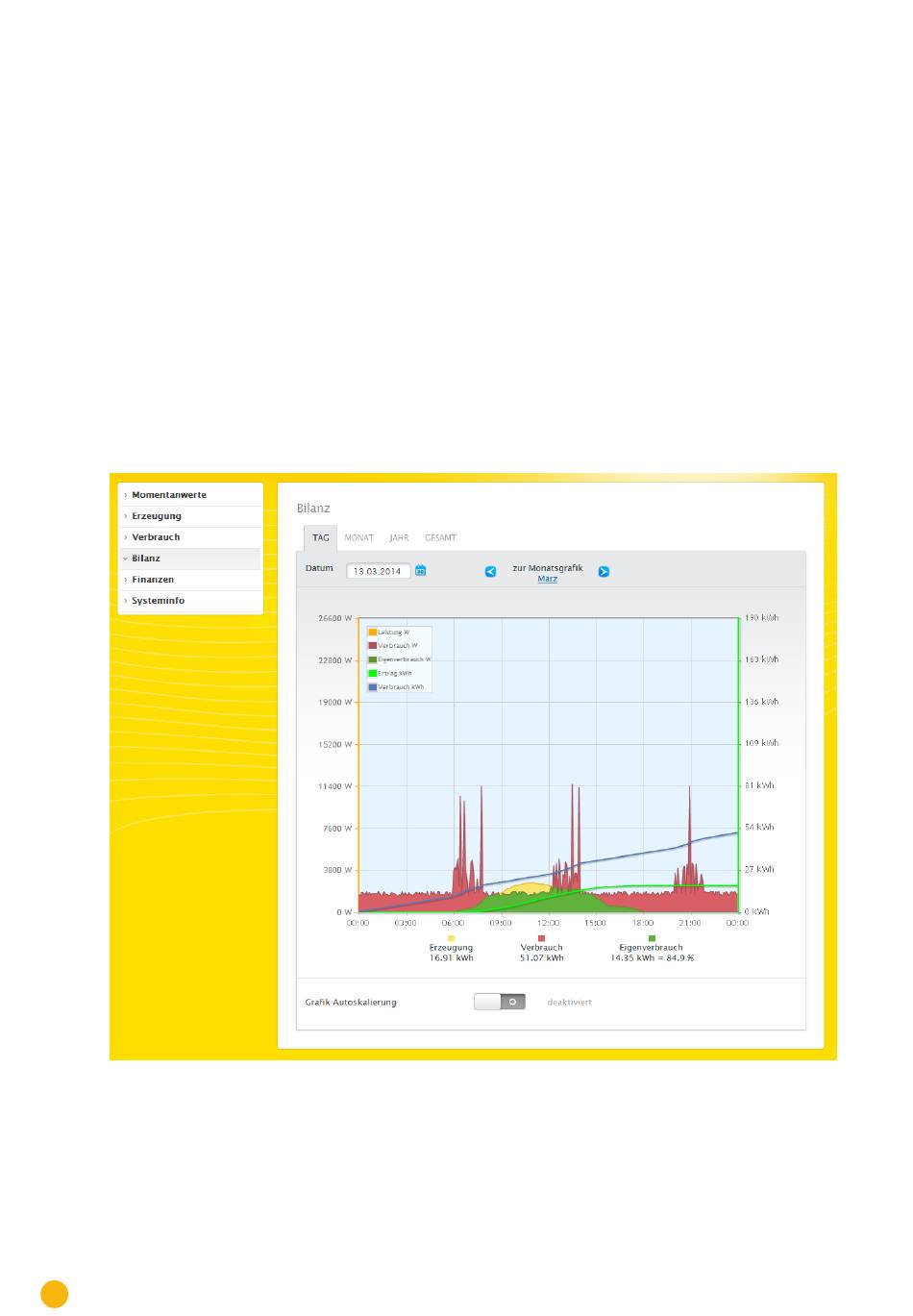

Abb.: Diagramm Tages-Bilanz mit deaktivierter Autoskalierung
Die grüne Fläche zeigt den durch PV Strom gedeckten Verbrauch. Die gelbe Fläche zeigt den PV Erzeu-
gungsüberschuss, die rote Fläche zeigt den nicht durch PV Strom gedeckten Verbrauch an.
Alternativ zur Darstellung
wählen.
26
Tag
der Bilanz sehen Sie die Erzeugung, den Verbrauch und den Eigenverbrauch in einer
Diagramm
besteht noch die Möglichkeit den Darstellungsmodus
Tabelle
zu
