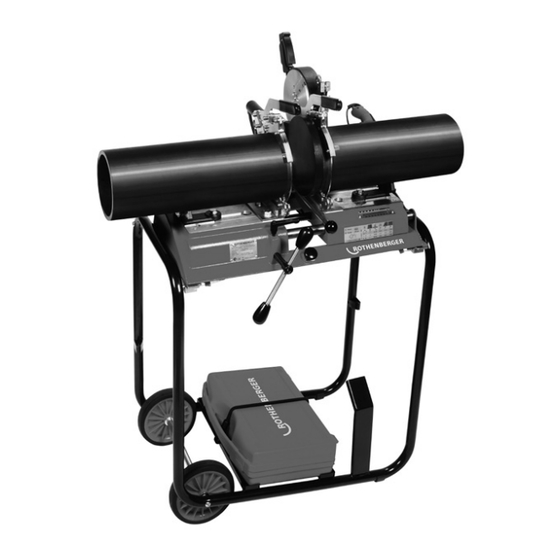

Rothenberger 54000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Rothenberger Anleitungen
  4. Schweißgeräte
  5. 54000
  6. Bedienungsanleitung
Rothenberger 54000 Bedienungsanleitung

Rothenberger 54000 Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
ROWELD P 160 Saniline
ROWELD P 5 Saniline
Bedienungsanleitung
Instructions for use
Instruction d'utilisation
Instrucciones de uso
Istruzioni d'uso
Gebruiksaanwijzing
Instruções de serviço
Brugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
Instrukcja obslugi
Návod k používání
Kezelési útmutató
Инструкция по использованию
054000Z
1000000719
www.rothenberger.com
54000
54001
54002
54004
54010
