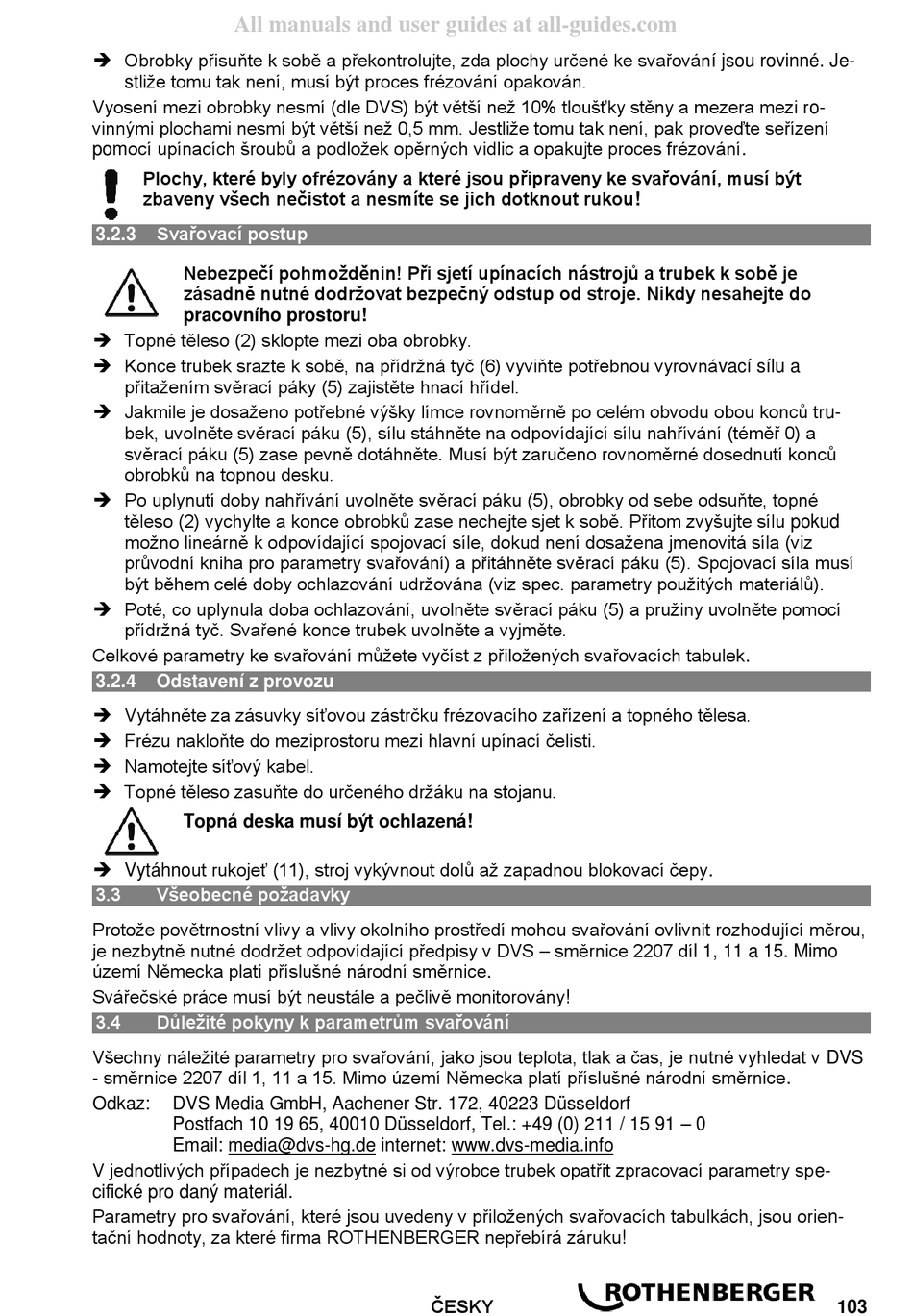

Obrobky přisuňte k sobě a překontrolujte, zda plochy určené ke svařování jsou rovinné. Je-
stliže tomu tak není, musí být proces frézování opakován.
Vyosení mezi obrobky nesmí (dle DVS) být větší než 10% tloušťky stěny a mezera mezi ro-
vinnými plochami nesmí být větší než 0,5 mm. Jestliže tomu tak není, pak proveďte seřízení
pomocí upínacích šroubů a podložek opěrných vidlic a opakujte proces frézování.
Plochy, které byly ofrézovány a které jsou připraveny ke svařování, musí být
zbaveny všech nečistot a nesmíte se jich dotknout rukou!
Svařovací postup
3.2.3
Nebezpečí pohmožděnin! Při sjetí upínacích nástrojů a trubek k sobě je
zásadně nutné dodržovat bezpečný odstup od stroje. Nikdy nesahejte do
pracovního prostoru!
Topné těleso (2) sklopte mezi oba obrobky.
Konce trubek srazte k sobě, na přídržná tyč (6) vyviňte potřebnou vyrovnávací sílu a
přitažením svěrací páky (5) zajistěte hnací hřídel.
Jakmile je dosaženo potřebné výšky límce rovnoměrně po celém obvodu obou konců tru-
bek, uvolněte svěrací páku (5), sílu stáhněte na odpovídající sílu nahřívání (téměř 0) a
svěrací páku (5) zase pevně dotáhněte. Musí být zaručeno rovnoměrné dosednutí konců
obrobků na topnou desku.
Po uplynutí doby nahřívání uvolněte svěrací páku (5), obrobky od sebe odsuňte, topné
těleso (2) vychylte a konce obrobků zase nechejte sjet k sobě. Přitom zvyšujte sílu pokud
možno lineárně k odpovídající spojovací síle, dokud není dosažena jmenovitá síla (viz
průvodní kniha pro parametry svařování) a přitáhněte svěrací páku (5). Spojovací síla musí
být během celé doby ochlazování udržována (viz spec. parametry použitých materiálů).
Poté, co uplynula doba ochlazování, uvolněte svěrací páku (5) a pružiny uvolněte pomocí
přídržná tyč. Svařené konce trubek uvolněte a vyjměte.
Celkové parametry ke svařování můžete vyčíst z přiložených svařovacích tabulek.
3.2.4
Odstavení z provozu
Vytáhněte za zásuvky síťovou zástrčku frézovacího zařízení a topného tělesa.
Frézu nakloňte do meziprostoru mezi hlavní upínací čelisti.
Namotejte síťový kabel.
Topné těleso zasuňte do určeného držáku na stojanu.
Topná deska musí být ochlazená!
Vytáhnout rukojeť (11), stroj vykývnout dolů až zapadnou blokovací čepy.
3.3
Všeobecné požadavky
Protože povětrnostní vlivy a vlivy okolního prostředí mohou svařování ovlivnit rozhodující měrou,
je nezbytně nutné dodržet odpovídající předpisy v DVS – směrnice 2207 díl 1, 11 a 15. Mimo
území Německa platí příslušné národní směrnice.
Svářečské práce musí být neustále a pečlivě monitorovány!
3.4
Důležité pokyny k parametrům svařování
Všechny náležité parametry pro svařování, jako jsou teplota, tlak a čas, je nutné vyhledat v DVS
- směrnice 2207 díl 1, 11 a 15. Mimo území Německa platí příslušné národní směrnice.
Odkaz:
DVS Media GmbH, Aachener Str. 172, 40223 Düsseldorf
Postfach 10 19 65, 40010 Düsseldorf, Tel.: +49 (0) 211 / 15 91 – 0
Email: media@dvs-hg.de internet: www.dvs-media.info
V jednotlivých případech je nezbytné si od výrobce trubek opatřit zpracovací parametry spe-
cifické pro daný materiál.
Parametry pro svařování, které jsou uvedeny v přiložených svařovacích tabulkách, jsou orien-
tační hodnoty, za které firma ROTHENBERGER nepřebírá záruku!
ČESKY
103
