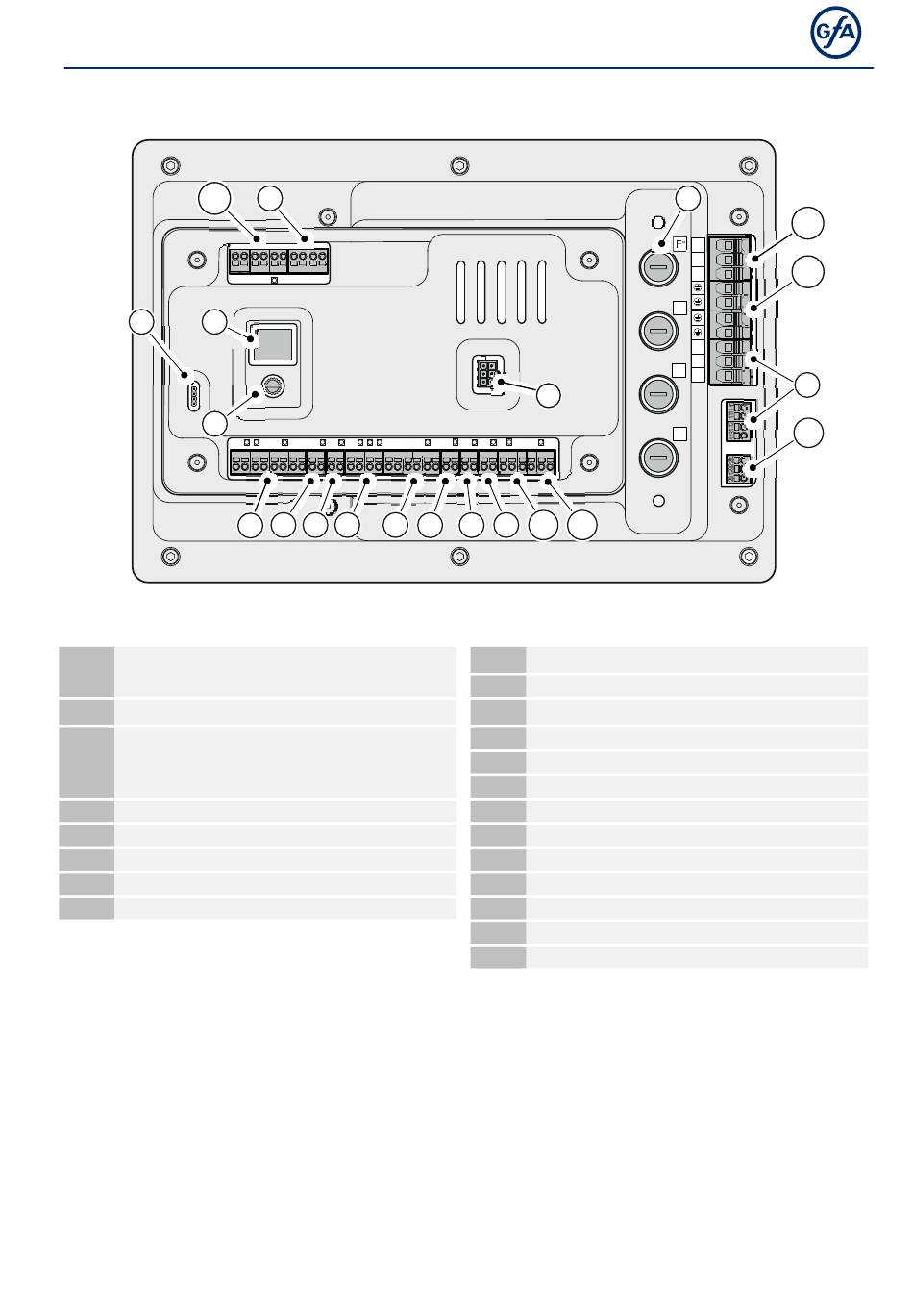

Übersichtsdarstellung der Steuereinheit
DES
D .1D .2 D .3D .4 D .5D .6 0.10.2 0.30.4
S0
V1
S1
2.12.2 2.32.42.52.6 2.72.8 3.13.2 4.14.2 5.15.2 5.35.4
BT
Anschluss Bluetooth-Stick
DES
Anschluss digitaler Endschalter (DES)
F
4 Sicherungen
F1-F3: Motorsicherungen 20 A
F4: Steuerungssicherung 500 mA
GND
Erdung
MOT
Anschluss Motor
S0
Anschluss Folientastatur
S1
Drehwahlschalter
T
Antenne intern 434 MHz
X0
24V
X3
X4 X5
X
X2
BT
GND
6.16.2 7.17.2 8.18.2
2 0 .12 0 .22 0 .3 2 1 .12 1 .22 1 .3
X6
X7
X8
X20
X21
X
Spannungsversorgung 24 V externe Geräte
X0
alternativer Tastaturanschluss
X1
Betriebsspannung
X2
Sicherheitsschaltleiste
X3
NOT-HALT Befehlsgerät
X4
Automatische Zeitschließung Ein/Aus
X5
Befehlsgerät Dreifachtaster extern
X6
Lichtschranke
X7
Zugtaster, externer Funkempfänger
X8
Teilöffnung Ein/Aus
X20
Potenzialfreier Relaiskontakt 1
X21
Potenzialfreier Relaiskontakt 2
X29
Relais für separate Bremsansteuerung
F
MOT
MOT
F1
M.1
M.2
GND
MOT
M.3
F2
1.1
1.2
F3
1.3
X1
X29
F4
7
