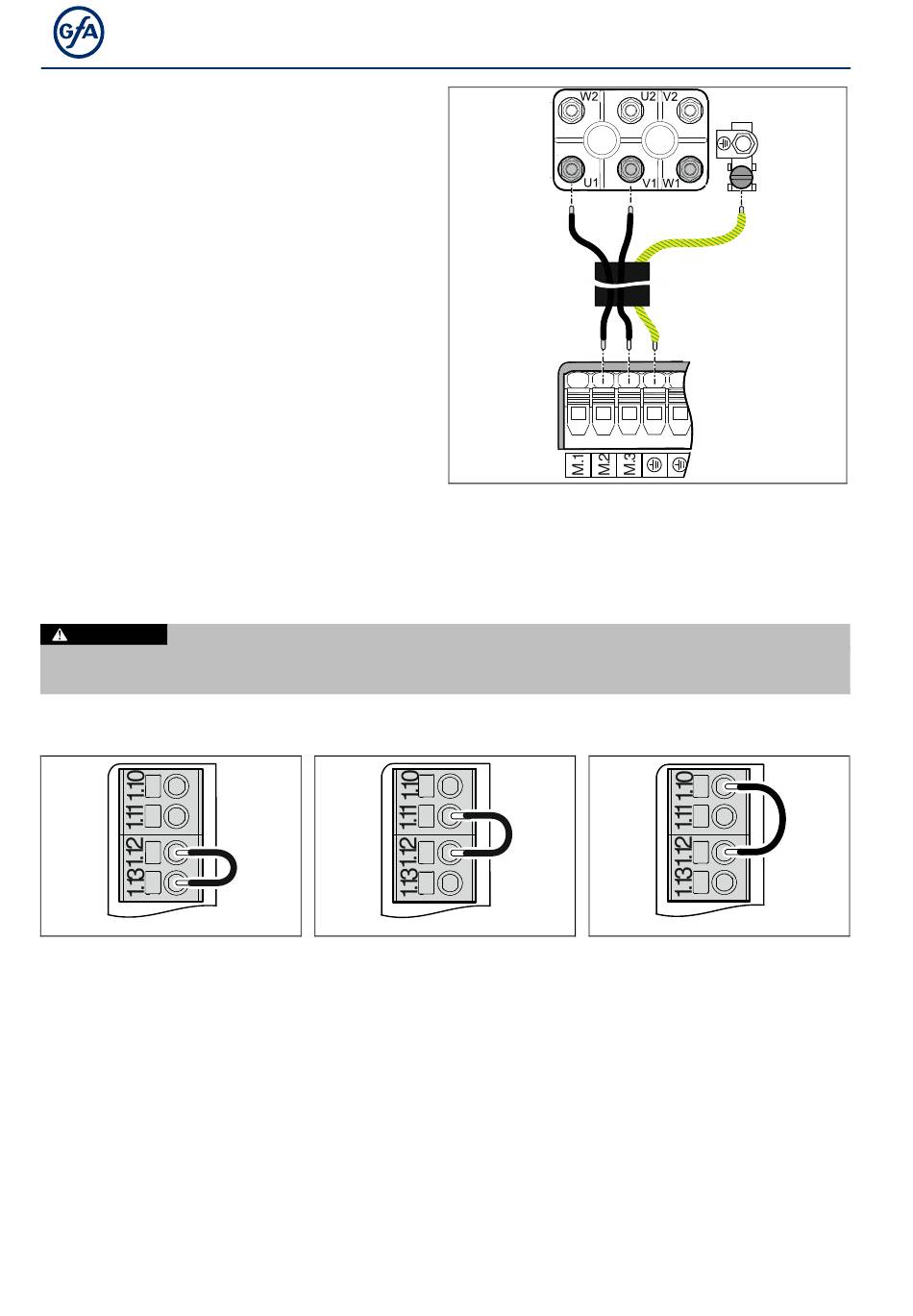

2~ Torantrieb anschließen
Sie benötigen ein 3-adriges Kabel inklusive
Schutzleiter. Wählen Sie den Kabelquerschnitt
(AWG) anhand der Tabelle „Querschnitt des
Motorkabels" auf der folgenden Seite.
Demontieren Sie den Deckel des
Klemmenkastens am Motor des Torantriebs.
Demontieren Sie die Abdeckung der Klemmen.
Verbinden Sie die Klemmen M2 und M3 mit dem
Klemmbrett des Motors wie folgt:
o Klemme M2 mit Phase U1
o Klemme M3 mit Phase V1
Verbinden Sie die Erdungsklemme der
Torsteuerung mit der Erdungs-Schraube des
Torantriebs.
Montieren Sie den Deckel des Klemmenkastens
und die Abdeckung der Klemmen wieder
Betriebsspannung einstellen
Sie wählen die lokale Betriebsspannung durch eine Brücke an den Klemmen X1. Möglich sind: 220V, 460V oder
575V (+/- 10%). Setzen Sie die Brücke je nach Betriebsspannung wie abgebildet. Bei der DC8010.1 ist die
Drahtbrücke für 220 V vormontiert.
WARNUNG
Lebensgefahr durch elektrischen Schlag!
Führen Sie die folgenden Schritte nur im spannungsfreien Zustand durch.
220 V
DC 8010 / DC 8010.0 / DC 8010.1
14
460 V
DC 8010 / DC 8010.0
575 V
DC 8010 / DC 8010.0
