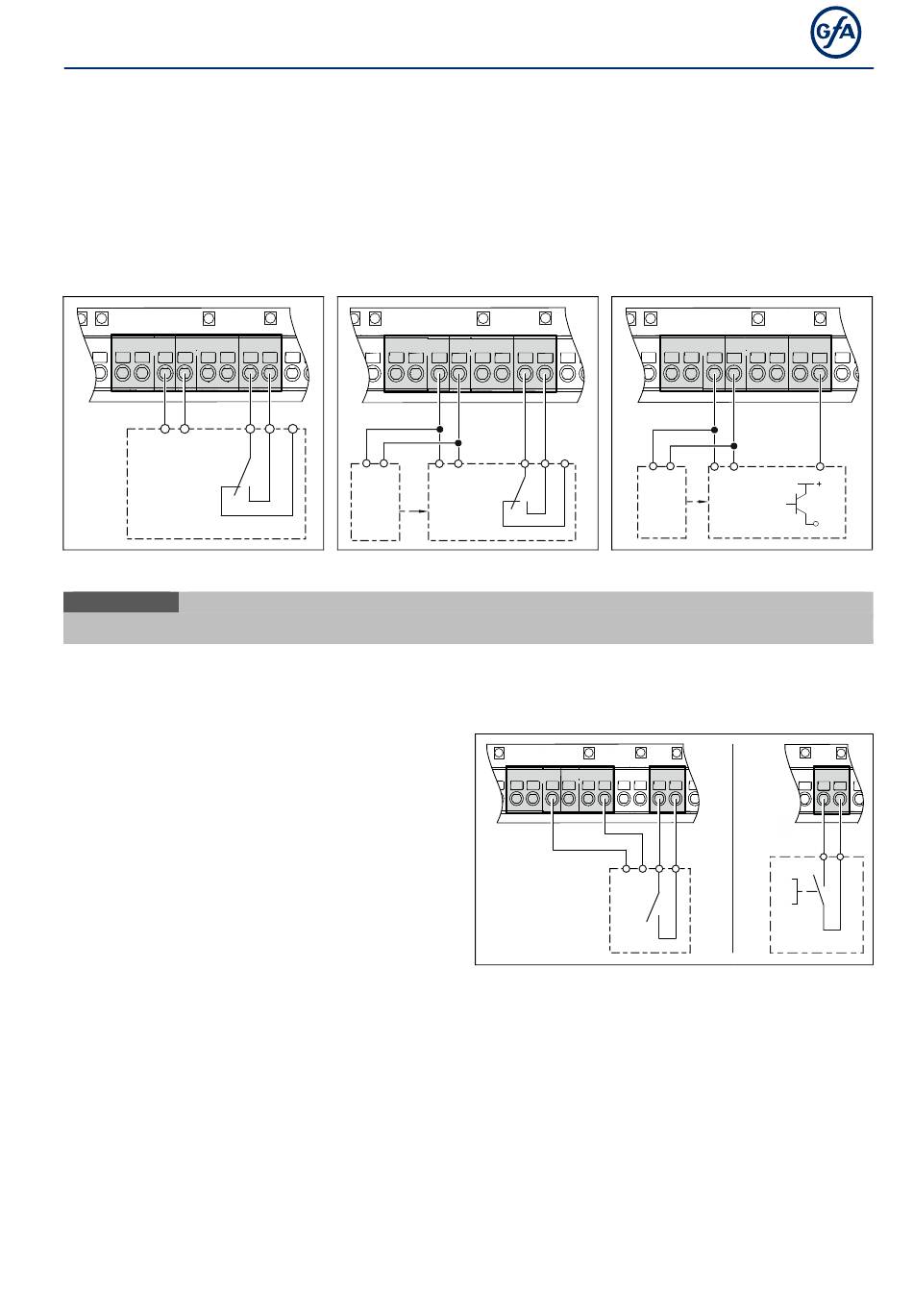

X6 - Lichtschranke
An den Klemmen X6.1/X6.2 sowie 24V und GND können Sie Reflexions- oder Einweg-Lichtschranken und
Lichtgitter anschließen.
Um eine Lichtschranke am Tor zu betreiben, wählen Sie Option .3, .4, 1.3 oder 1.4 unter Programmierpunkt 0.1.
Weitere Funktionen der Lichtschranke stellen Sie unter Programmierpunkt 2.4 ein.
Montieren Sie das Produkt nach Angaben des Herstellers.
Abgebildet sind verschiedene Beispiele für Lichtschranken. Schließen Sie ihr Produkt entsprechend an.
Aktivieren Sie die Lichtschranke nach Abschluss der elektrischen Montage über den Programmierpunkt 0.1.
GND
5 .4
24V
24V
Reflexionslichtschranke
i HINWEIS
Bei einer Betätigung der Lichtschranke erscheint Fehlermeldung F 2.1
X7 - Zugtaster / Funkempfänger
An den Klemmen X7.1/X7.2 können Sie einen
Zugtaster oder einen Funkempfänger anschließen.
Der Schaltkontakt muss dabei potenzialfrei sein.
Montieren Sie das Produkt nach Angaben des
Herstellers.
Aktivieren Sie das Produkt nach Abschluss der
elektrischen Montage über den
Programmierpunkt 2.6.
6 .16 .2 7 .1
5 .4
24V
24V
Einweg-Lichtschranke 1
GND
6 .16 .2 7 .1
24V
24V
GND
Funkempfänger
5 .4
24V
GND
24V
24V
Einweg-Lichtschranke 2
6.16.2 7.17.2
24V
Zugtaster
6 .16 .2 7 .1
PNP
6.2 7.17.2
4
3
21
