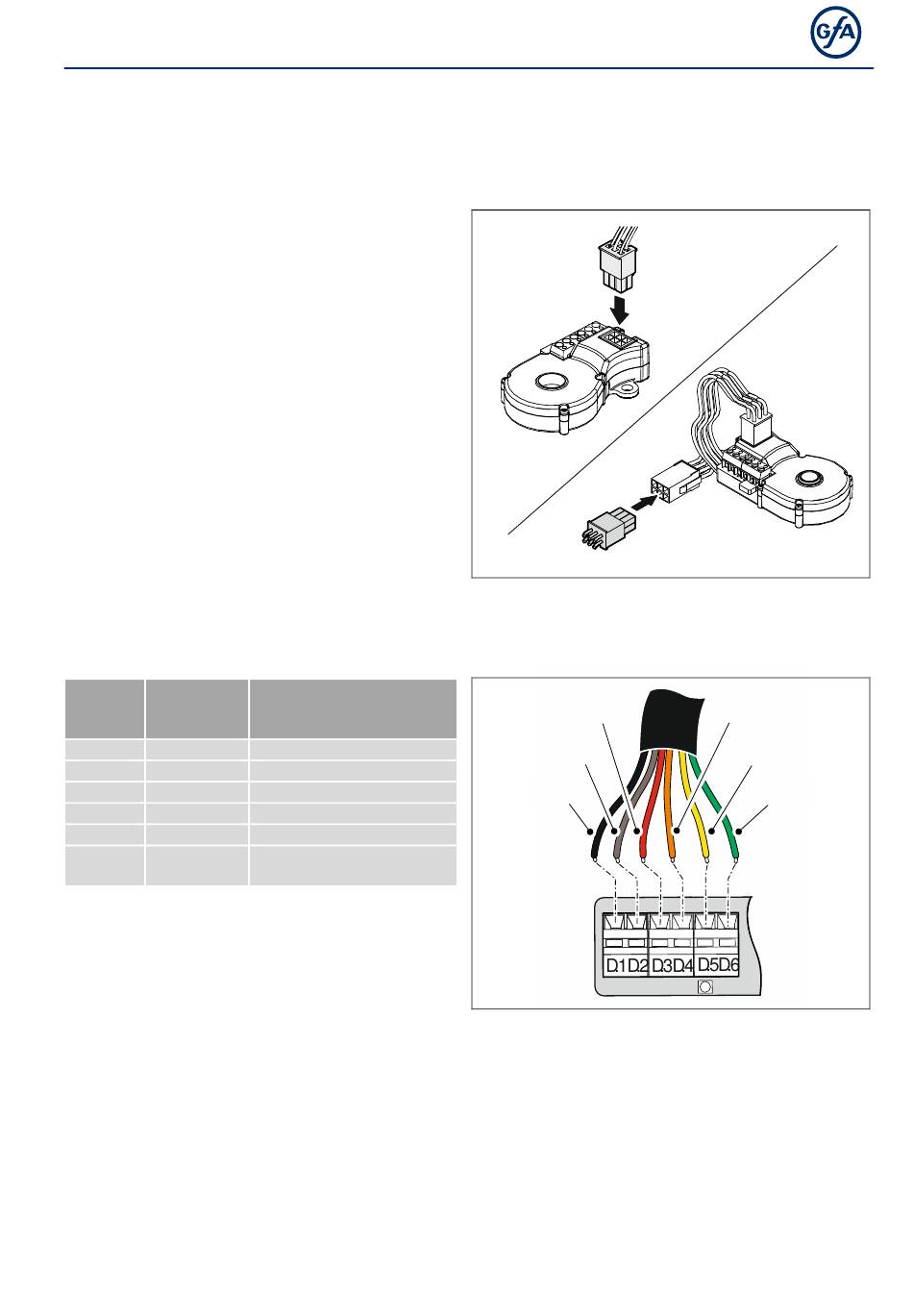

Endschalter und Torsteuerung verbinden
Im Folgenden wird erklärt, wie Sie den digitalen Endschalter (DES) des Torantriebs mit der Torsteuerung
verbinden. Sie benötigen dazu die DES-Verbindungsleitung.
Verbindungsleitung DES anschließen
Demontieren Sie die Endschalterhaube des
Torantriebs. Beachten Sie dazu die
Montageanleitung des Torantriebs.
Verbinden Sie den Stecker der DES-
Verbindungsleitung mit dem Steckplatz am DES
oder die DES-Verbindungsleitung mit dem
Verbindungskabel am DES.
Verbindungsleitung an Torsteuerung anschließen
Die Adern und die Klemmen sind farbig markiert. Verbinden Sie die Adern der DES-Verbindungsleitung mit den
Klemmen D.1 bis D.6 in der gleichen Farbe.
Klemme
Farbe
Ader/
Klemme
D.1
schwarz
D.2
braun
D.3
rot
D.4
orange
D.5
gelb
D.6
grün
Funktion
Sicherheitskette, + 24 V
Kanal B (RS485)
Ground
Kanal A (RS485)
Sicherheitskette
Versorgungsspannung
8 V DC
D.3
D.2
D.1
D.4
D.5
D.6
11
