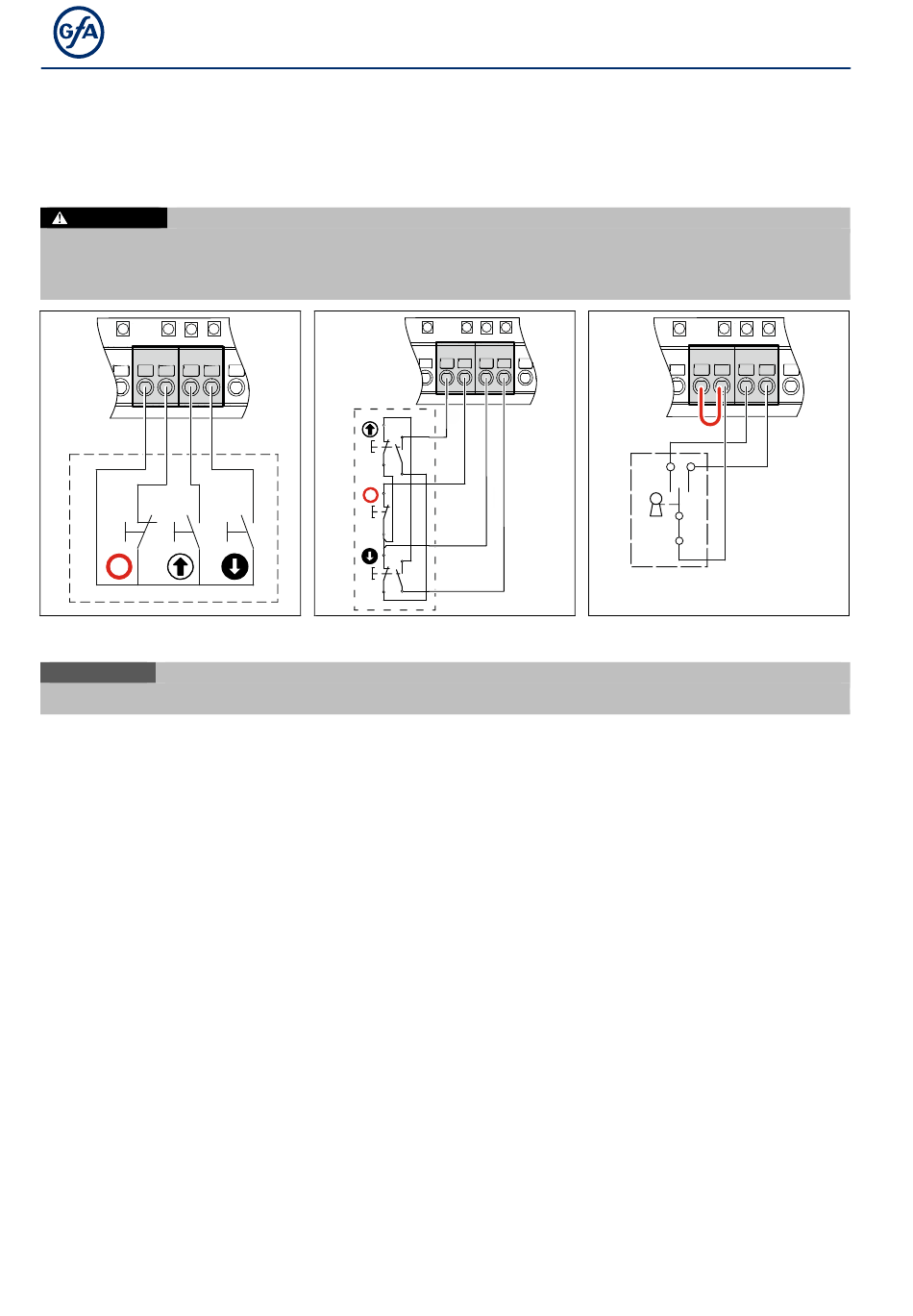

X5 - Externe Befehlsgeräte
An den Klemmen X5.1 bis X5.4 können Sie ein externes Befehlsgerät anschließen.
Montieren Sie das Produkt nach Angaben des Herstellers. Abgebildet sind verschiedene Beispiele für
Befehlsgeräte.
WARNUNG
Gefahr durch unbeaufsichtigte Bewegung des Tores!
Bei der Betriebsart Totmann werden Personen oder Gegenstände im Fahrweg nicht erkannt.
Montieren und bedienen Sie das Befehlsgerät nur mit freier Sicht auf das Tor.
4.2 5.15.2 5.35.4
Dreifachtaster
i HINWEIS
Legen Sie bei einem Befehlsgerät ohne STOPP-Taster eine Brücke zwischen Klemme X5.1 und X5.2 ein.
20
4 .2 5 .15 .2 5 .35 .4
2
4
1
3
2
1
2
4
3
1
Dreifachtaster verriegelt
4 .2 5 .15 .2 5 .35 .4
1
2
P
Schlüsselschalter
