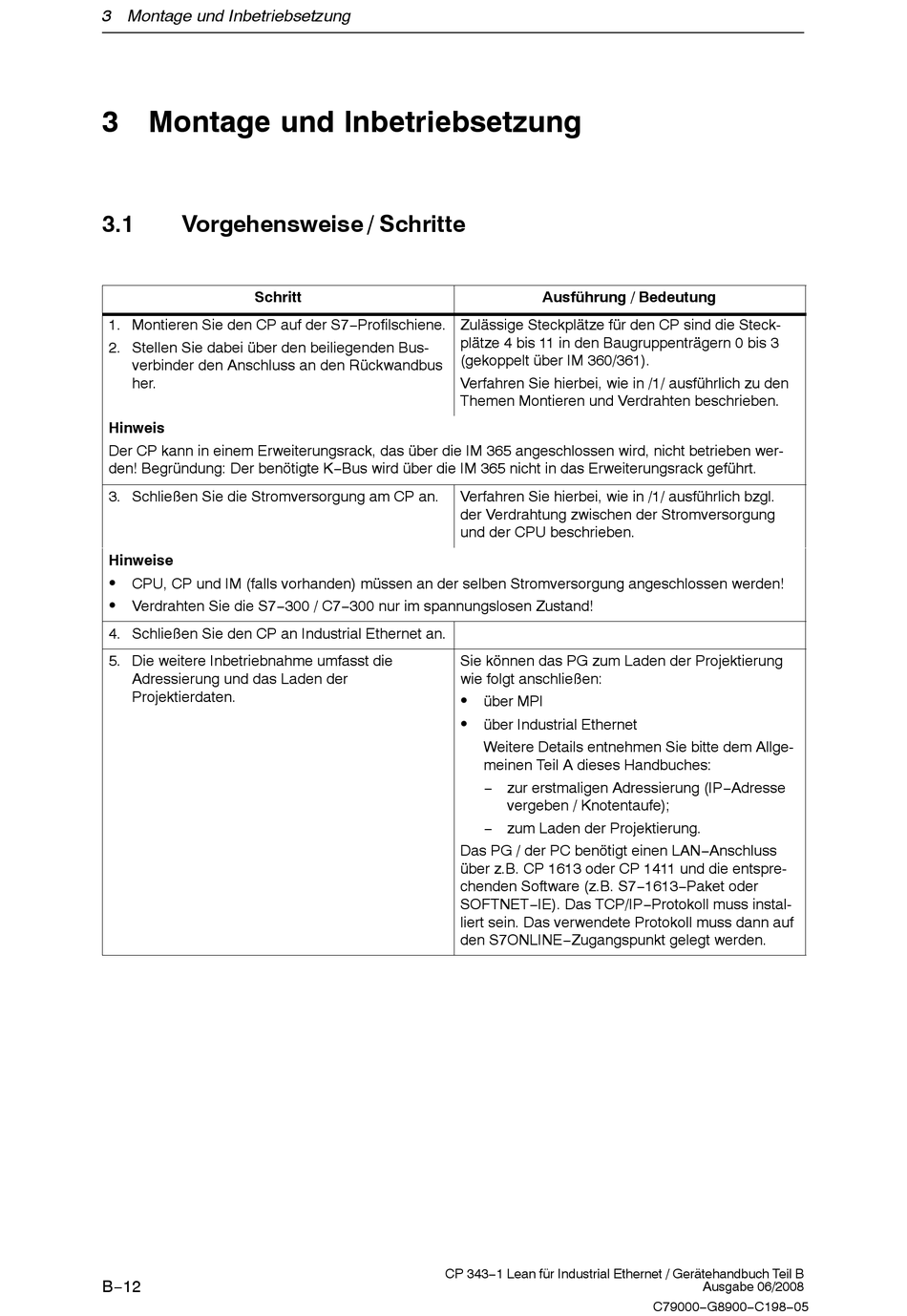

3 Montage und Inbetriebsetzung
3 Montage und Inbetriebsetzung
3.1 Vorgehensweise / Schritte
Schritt
1. Montieren Sie den CP auf der S7−Profilschiene.
2. Stellen Sie dabei über den beiliegenden Bus-
verbinder den Anschluss an den Rückwandbus
her.
Hinweis
Der CP kann in einem Erweiterungsrack, das über die IM 365 angeschlossen wird, nicht betrieben wer-
den! Begründung: Der benötigte K−Bus wird über die IM 365 nicht in das Erweiterungsrack geführt.
3. Schließen Sie die Stromversorgung am CP an.
Hinweise
S
CPU, CP und IM (falls vorhanden) müssen an der selben Stromversorgung angeschlossen werden!
S
Verdrahten Sie die S7−300 / C7−300 nur im spannungslosen Zustand!
4. Schließen Sie den CP an Industrial Ethernet an.
5. Die weitere Inbetriebnahme umfasst die
Adressierung und das Laden der
Projektierdaten.
B−12
Ausführung / Bedeutung
Zulässige Steckplätze für den CP sind die Steck-
plätze 4 bis 11 in den Baugruppenträgern 0 bis 3
(gekoppelt über IM 360/361).
Verfahren Sie hierbei, wie in /1/ ausführlich zu den
Themen Montieren und Verdrahten beschrieben.
Verfahren Sie hierbei, wie in /1/ ausführlich bzgl.
der Verdrahtung zwischen der Stromversorgung
und der CPU beschrieben.
Sie können das PG zum Laden der Projektierung
wie folgt anschließen:
S
über MPI
S
über Industrial Ethernet
Weitere Details entnehmen Sie bitte dem Allge-
meinen Teil A dieses Handbuches:
− zur erstmaligen Adressierung (IP−Adresse
vergeben / Knotentaufe);
− zum Laden der Projektierung.
Das PG / der PC benötigt einen LAN−Anschluss
über z.B. CP 1613 oder CP 1411 und die entspre-
chenden Software (z.B. S7−1613−Paket oder
SOFTNET−IE). Das TCP/IP−Protokoll muss instal-
liert sein. Das verwendete Protokoll muss dann auf
den S7ONLINE−Zugangspunkt gelegt werden.
