Les bornes 1 ... 4 doivent être utilisées uniquement pour connecter le RDP100
(facultatif) lorsque vous utilisez les sorties analogiques. Si le RDP100 n'est pas
utilisé, les bornes 1 ... 4 doivent rester déconnectées. Sinon, les sorties analogiques
peuvent générer des résultats incorrects.
L'entrée GND du RDP100 doit être connectée uniquement à la borne 3 du
transmetteur HMDW110. Elle ne doit pas être connectée à un potentiel de terre
local.
Lorsque vous utilisez le RDP100 avec des transmetteurs de la série HMDW110, ne
connectez pas le cavalier Extpwr au panneau de contact du RDP100.
Dispositifs de câblage avec sortie Modbus
Utilisez les bornes 1 ... 4 pour l'alimentation et la sortie Modbus. Outre les câbles des données
RS-485, le câble commun (référence de terre) doit être connecté entre l'hôte RS-485 et le
transmetteur.
4 Pwr+
3 Pwr-
2 RS485-
1 RS485+

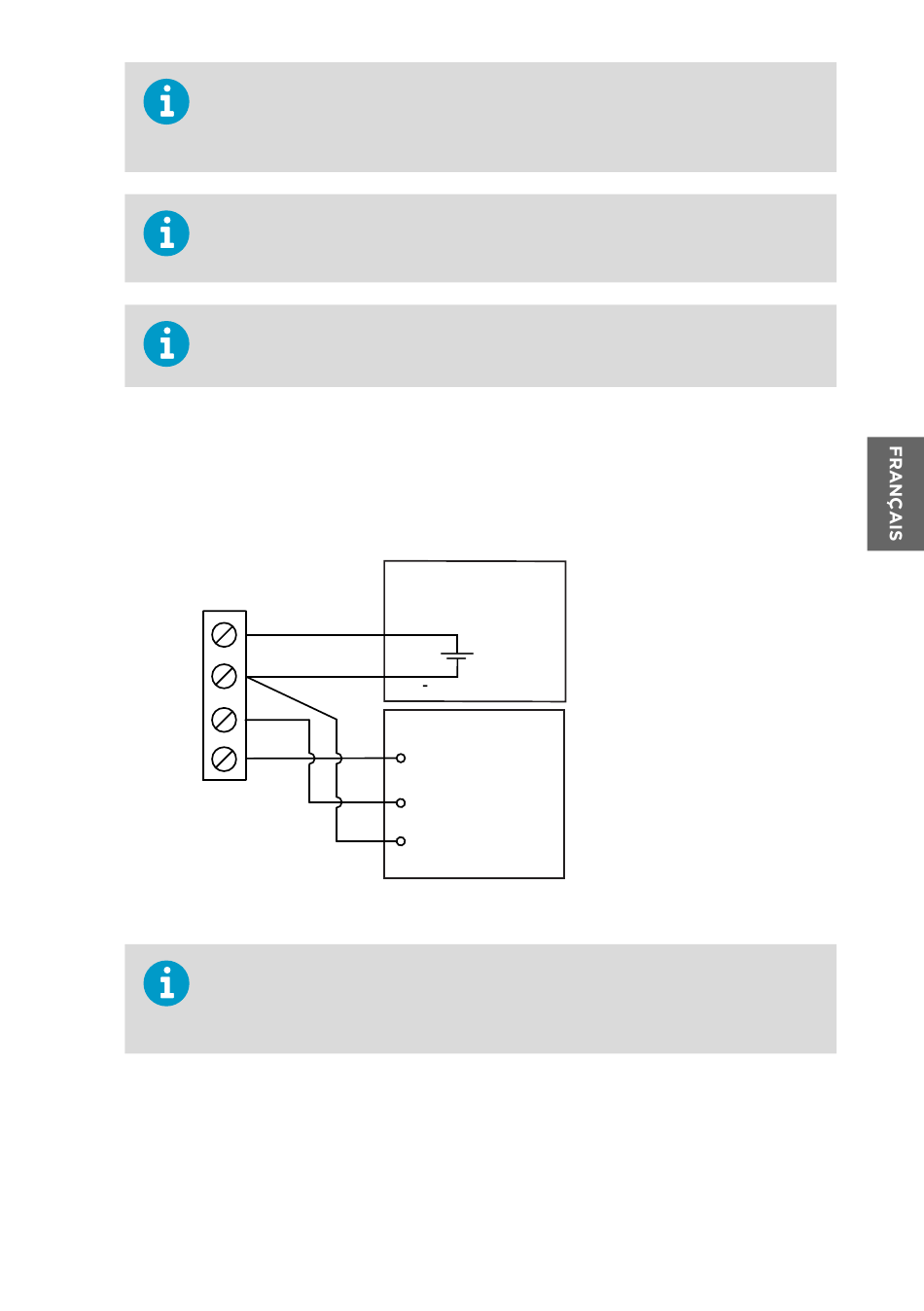

Figure 33 Câblage du transmetteur de la série HMDW110, sortie Modbus
Ne raccordez pas les sorties analogiques (bornes 5 ... 8) en même temps lorsque
l'alimentation et/ou la sortie Modbus est connecté aux bornes 1 ... 4. La connexion
simultanée des deux bornes peut engendrer des valeurs analogiques erronées
provoqués par de possibles effets de boucle de terre.
Alimentation
électrique
CC 10 ... 28 V CC
+
Hôte RS-485
RS-485 +
RS-485 -
RS-485 commun
