HMS110/112 Installation
• Kreuzschlitzschraubendreher (Pozidriv) mittlerer Größe
• Kleiner Schlitzschraubendreher für die Schraubklemmen
• Werkzeuge zum Schneiden und Abisolieren von Kabeln
• 19-mm-Gabelschlüssel zum Anziehen der Kabelverschraubung
Weitere Werkzeuge für Rohrmastmontage:
• Kabelbinder zum Befestigen des Kabels am Rohrmast
Weitere Werkzeuge für Wandmontage:
• Bohrer und Bits
• Schrauben (2 Stück, Ø < 5,5 mm) und Dübel
• Kabelklemmen zum Befestigen des Kabels an der Wand
1. Lösen Sie die sechs Schrauben der Abdeckung des Messwertgebers.
2. Führen Sie Strom- und Signalkabel durch die Kabeldurchführung und schließen Sie die
Drähte gemäß der Verdrahtungsanleitung an die Schraubklemmen an:
• Verdrahten von Geräten mit Analogausgang (Seite 33)
• Verdrahten von Geräten mit Modbus-Ausgang (Seite 35)
Zur Anordnung der Schraubklemmen siehe
(Seite 31).
3. Korrigieren Sie die Kabellänge zwischen Kabeldurchführung und Klemmenblöcken.
Kürzen Sie das Kabel so weit, dass die Abdeckung geschlossen werden kann, ohne dass
eine Kabelschleife im Messwertgeber entsteht.

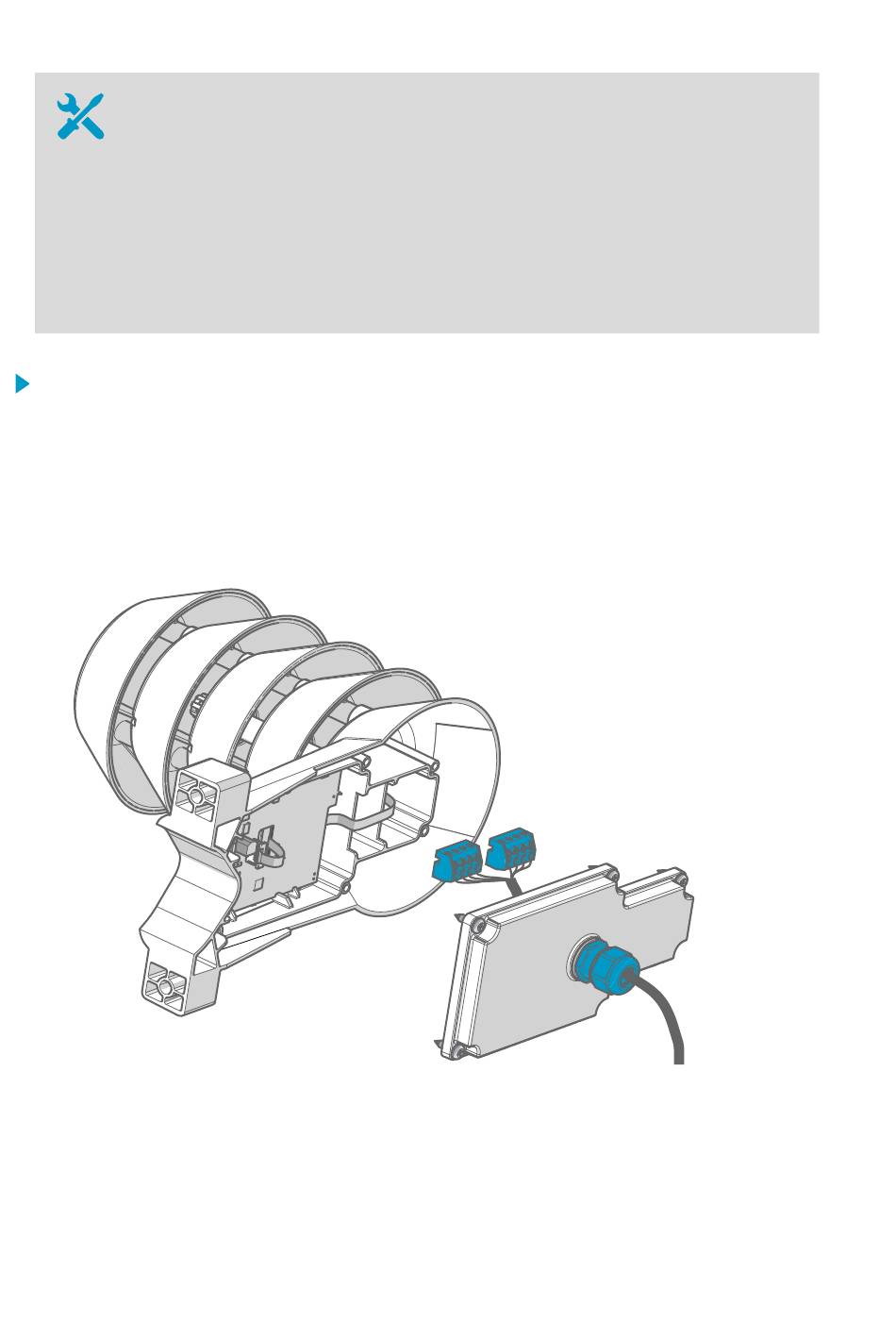

4. Ziehen Sie die verdrahteten Schraubklemmenblöcke von der Komponentenplatine ab.
28
Komponentenplatine der Serie HMDW110
