³
Abb. 10
Abb. 11

DURCHLICHT-DIC-MIKROSKOPIE

# Für die DIC-Mikroskopie (Differentieller Interferenzkontrast) keine Kunststoff-Petrischale verwenden, denn dadurch
würde die optische Leistung beeinträchtigt. Petrischalen mit Glasboden benutzen.
}Für die DIC-Mikroskopie sind spezielle DIC-Prismen (für den Objektivrevolver und den Kondensor), ein Analysator und
ein Polarisationsfilter erforderlich.
} Zur Montage des Analysators auch die Bedienungsanleitung mit dem Titel „Auflicht -Fluoreszenzsystem" beachten. Zur Montage
des Polarisationsfilters und der DIC -Prismen die Bedienungsanleitungen für die Mikr oskope „BX51WI" oder „BX61WI" beachten.
1

Montieren des Analysators

Den Analysator U-AN in den Analysatoreinschub der Auflicht-Fluoreszenz-Beleuchtungseinrichtung einführen.
2
Montage des Polarisationsfilters
Den Polarisationsfilter 32PO in den Filterr e volver für die Mikroskope BX51WI oder BX61WI mit fest angebrachtem Tisch
und aufrechtem Bild einführen.
3
Montieren des DIC-Prismas (für den Objektivrevolver)
Für dieses System wir d das WI-DICTHRA verwendet. Dabei handelt es sich um ein DIC-Prisma vom hochauflösenden T yp.
4
Montieren des DIC-Prismas (für den Kondensor)
Eines der folgenden Prismen in den DIC-Schieber einsetzen, der sich direkt unter dem Tisch befindet.
Die spezielle Viertel-λ-Platte ebenfalls in den Strahlengang einschwenken (siehe nachfolgende Erläuterung).
· Schermenge: Klein (hohe Auflösung)
· CCD-Mikroskopie: Betrachtung relativ oberflächlicher Positionen (0 bis 100 µm).
23
²
@
|
...
ƒ
Objektivvergrößerung
XLU20X
6

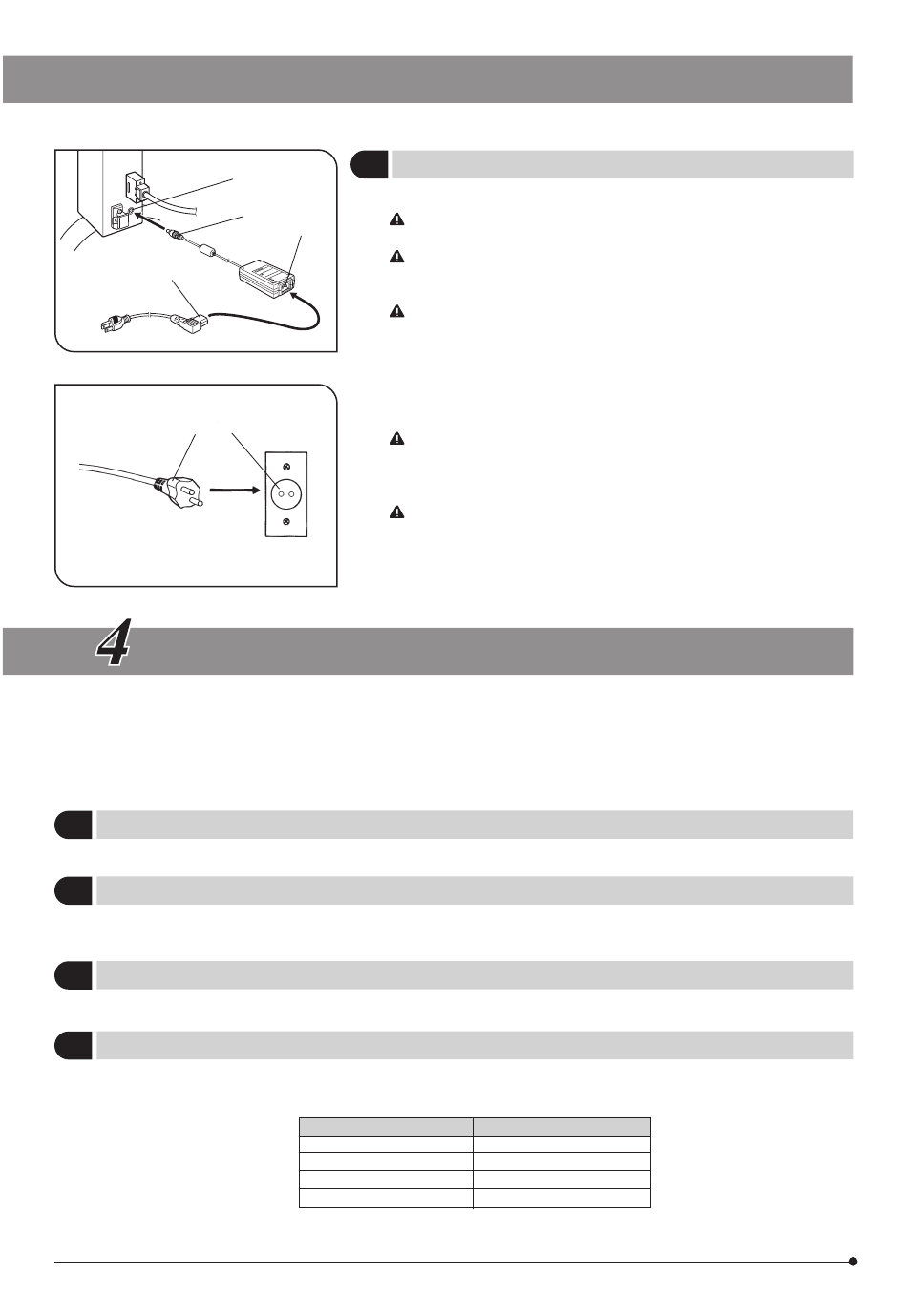

Anschließen und Trennen des Transformators
1. Den Stecker des T ransformators @ in die Anschlussbuchse ² einsteck en.
Kabel können durch Knicken oder Verdrillen beschädigt werden.
Niemals gewaltsam behandeln.
Vor dem Anschließen der Kabel und des Netzkabels darauf achten,
dass der Laser-Verriegelungsschalter mit Schlüssel ausgeschaltet
ist.
Stets das von Olympus gelieferte Netzkabel verwenden. Wenn mit
dem Mikroskop kein Netzkabel geliefert wurde, wählen Sie das
geeignete Kabel bitte anhand des Abschnitts „AUSWAHL DES PAS-
SENDEN NETZKABELS" am Ende dieser Bedienungsanleitung aus.
2. Den Stecker des Netzkabels ³ in die Anschlussbuchse | einstecken.
3. Das ander e Ende des Netzkabels ƒ an die W andsteckdose ... an-
schließen.
Das Netzkabel muss an eine geerdete, dreiadrige Wandsteckdose
angeschlossen werden. Wenn die Steckdose nicht richtig geerdet
ist, übernimmt Olympus keine Garantie für die elektrische Sicher-
heit des Geräts.
Wenn eines der Kabel oder das Netzkabel die Lampenfassung oder
deren Umgebung berührt, kann es schmelzen. Dadurch entsteht die
Gefahr eines Stromschlags. Die Kabel unbedingt in ausreichendem
Abstand am Lampenhaus und am Vorschaltgerät vorbeiführen.
Geeignete DIC-Prismen
20X WI-EVADIC20HR
60X U-DPO60S
100X U-DP100
WI-EVADIC20HR
(Abb. 10 & 11)
