Verwendung der Vorsatzlinse

# Je nach der Installationsposition der Laser-Beleuchtungseinheit sind
die Richtungen zum Ein- und Ausschwenken der Vorsatzlinse mit
dem Vorsatzlinsen-Schieber möglicherweise umgekehrt.

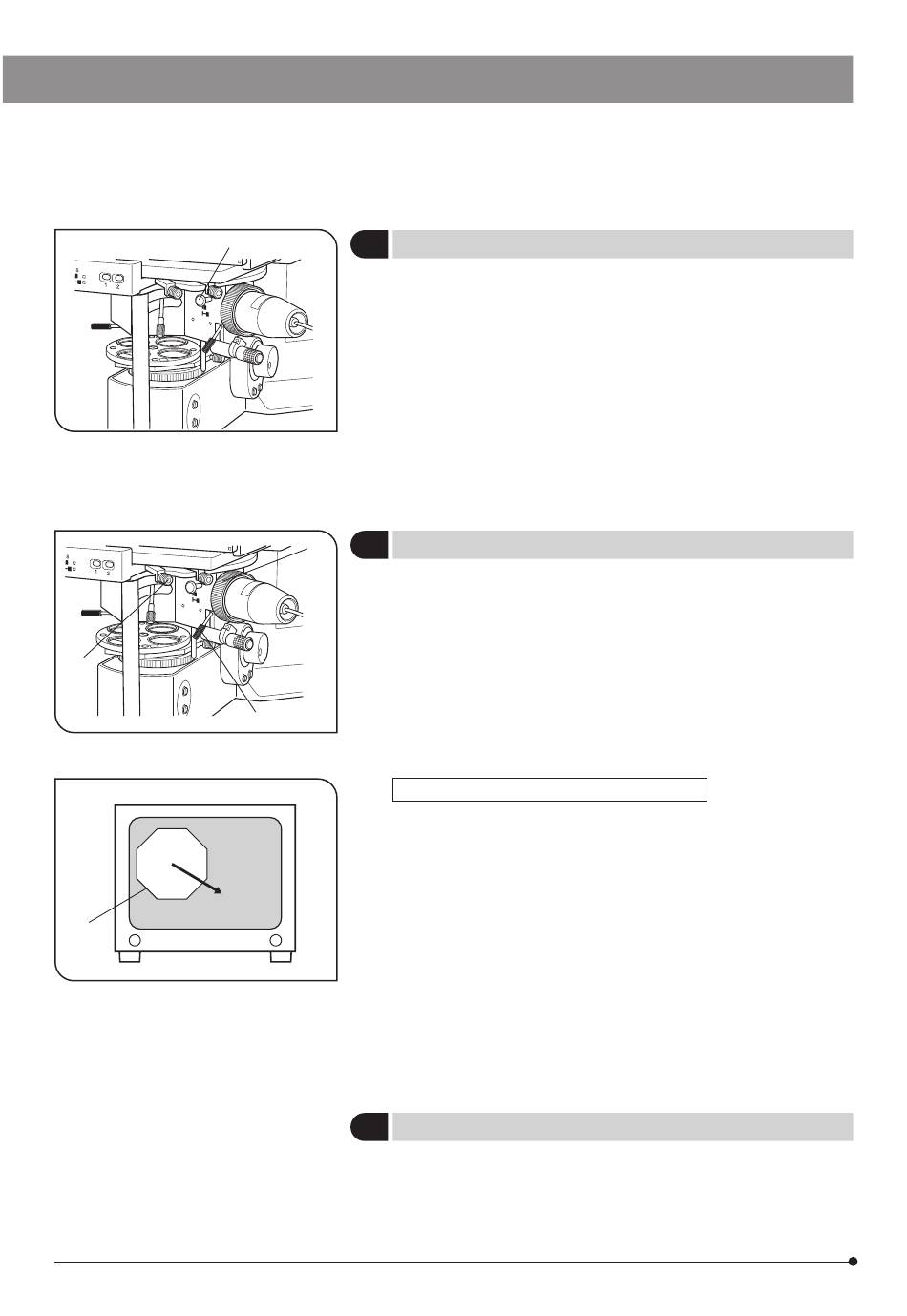

Ist die Laser-Beleuchtungseinheit wie in Abb. 7 gezeigt (d. h. die
Beleuchtungseinheit ist vorne rechts angebracht) oder hinten rechts
installiert, wird die Vorsatzlinse beim Herausziehen des Schiebers
eingeschwenkt. Ist die Beleuchtungseinheit hingegen vorne links
oder hinten links installiert, wird die Vorsatzlinse durch Eindrücken
des Schiebers eingeschwenkt.
· Den Vorsatzlinsen-Schieber @ herausziehen, um die V orsatzlinse in den
Strahlengang einzuschwenken, und die Helligkeit des Anregungslichts
in der Mitte zu erhöhen. Bitte beachten, dass das Sehfeld in diesem F all
verkleinert wird.
4

Verwendung der Leuchtfeldblende

}Um das Ausbleichen des Objekts zu v erzögern, die Leuchtfeldblende
schließen und nur den betreffenden Bereich beleuchten.
· Die Leuchtfeldblende kann durch Drehen des Leuchtfeldblendenrings
@ gegen den Uhrzeigersinn geschlossen werden.
Zentrieren der Leuchtfeldblende (Abb. 8 & 9)
1. Ein Objekt auf den Tisch auflegen und das auf dem Monitor angezeig-
te Bild des Objekts scharfstellen.
2. Den Leuchtfeldblendenring @ so drehen, dass das Bild der L euchtfeld-
blende auf dem Bildschirm angezeigt wird.
3. Die beiden L euchtfeldblenden-Zentrierschrauben ² dr ehen, um das
Bild der Leuchtfeldblende ³ in die Mitte des Bidschirms zu bringen.
4. Nach abgeschlossener Zentrierung den L euchtfeldblendenring @ dr e-
hen, bis das Bild der L euchtfeldblende ³ den Bildschirm gerade umgibt .
# Wenn die Videokamera mit einer Bildaufnahmevorrichtung ausge-
stattet ist, die größer ist als 2/3 Inch, umschreibt das Bild der
Leuchtfeldblende das Monitorbild auch dann nicht, wenn die
Leuchtfeldblende ganz geöffnet wird.
}Die Leuchtfeldblende für Durchlicht wurde zum Zeitpunkt der Einrich-
tung vom Olympus-Kundendienst eingestellt und ist seither fixiert . Die
Einstellung darf nicht verändert werden.
5

Verwendung der Aperturblende

# Die Aperturblende | muss bei TIRF-Beleuchtung geöffnet bleiben.
}Für andere Mikroskopieverfahren die Aperturblende gemäß der numeri-
schen Apertur (NA) des v erwendeten Objektivs einstellen. Dadur c h kann
die Auflösung des Objektivs optimal genutzt und bei manchen Objek-
ten der Kontrast und die Schärfentiefe des Bildes erhöht werden.
