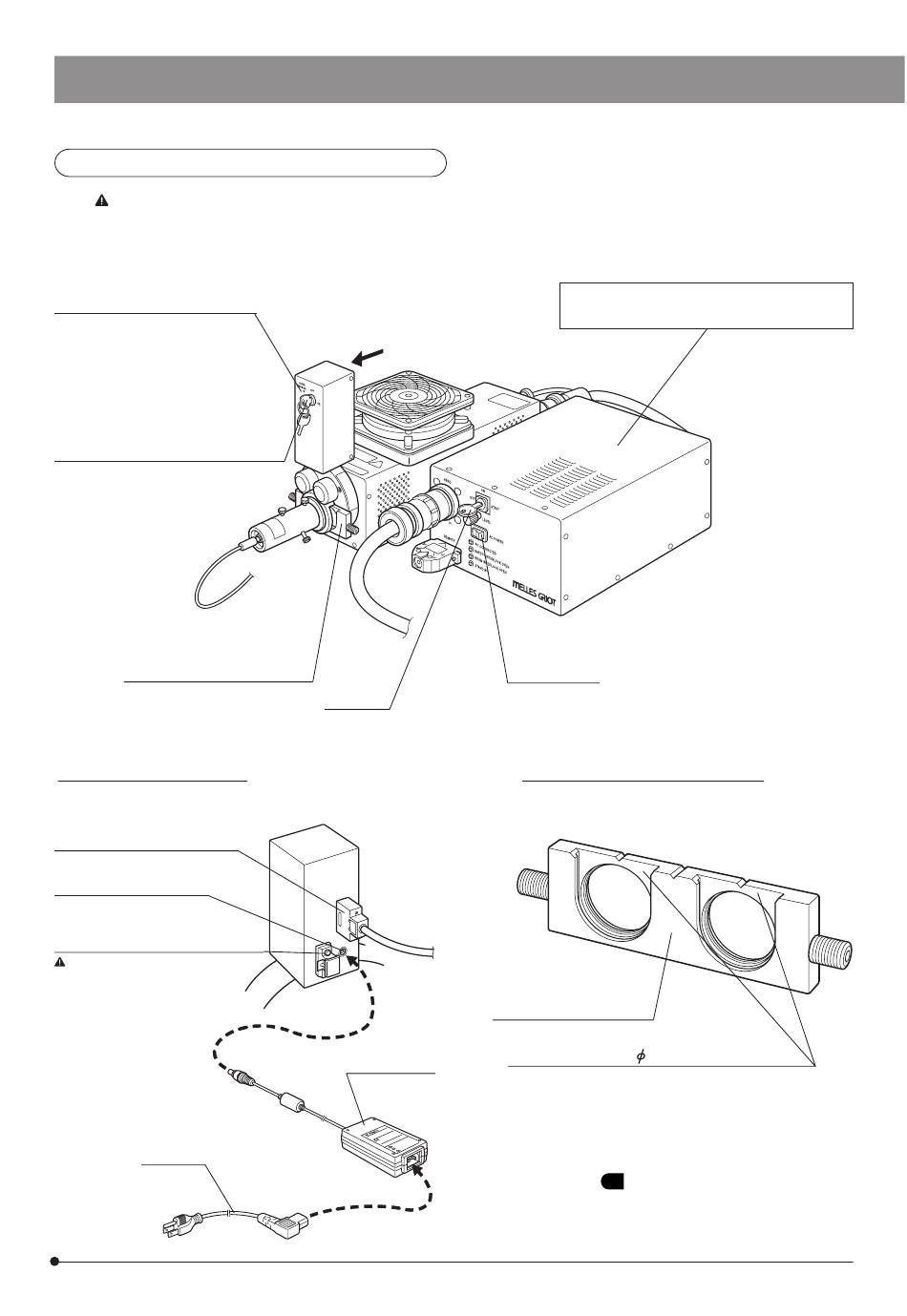

Bedienelemente an der Laser-Interlockbox

Wenden Sie sich für die Einrichtung der Kabelklemmen für den Anwender-Verriegelungsanschluss bitte an
Olympus.
Laseremissionsanzeige
EIN (ON): Laser wird abgegeben.
AUS (OFF): Verschlossen.
Laser-Verriegelungsschalter
mit Schlüssel
EIN (ON): Verriegelung aktiviert.
AUS (OFF): Laserstrahl ausgeschaltet.
Graufilterschieber/Verschluss

Ansicht in Pfeilrichtung

Laser-Verriegelungsanschluss
Transformator-Anschluss
Anwender-Verriegelungsanschluss
Wenden Sie sich für die
Nutzung dieses Anschlusses
bitte an Olympus.
Netzkabel
Schlüssel
Verschlussposition (Mitte)
Transformator
RCT45-15
}Zum Anschließen und Trennen des Transformator-
Adapters bitte Punkt
Ar-Laser-Vorschaltgerät (488 nm)
FV5-LAAR
Hauptschalter
Graufilterschieber/Verschluss
Graufiltereinschübe ( 32 mm, Dicke 2,5 mm)
· Es stehen sechs Arten von Filtern vom schwach
reflektierenden Typ zur Verfügung, einschließlich
des 32LND1.5/3/6/12/25/50.
auf Seite 23 beachten.
