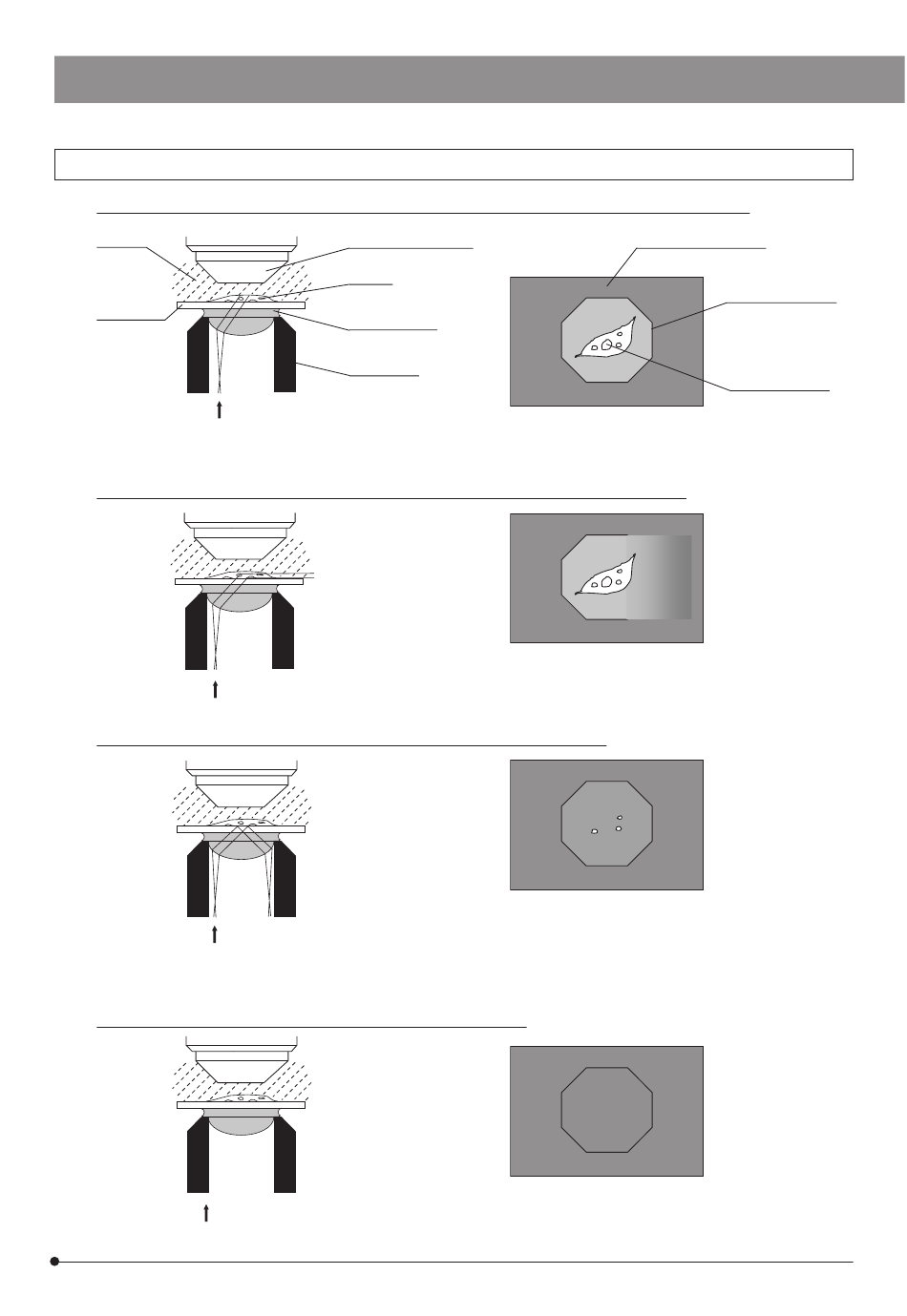

Erläuterungsdiagramme (Einstellung des Laser-Einfallswinkels)
Erläuterungsdiagramm 1: Zustand vor der Einstellung des Laser-Einfallswinkels
Wasser
Glasplatte
Laserstrahl
· Der Laserstrahl fällt durch die Glasplatte und das Objekt.
Erläuterungsdiagramm 2: Zustand bei Erreichen des kritischen Winkels
· Der Laserstrahl verläuft entlang der oberen Glasoberfläche.
Erläuterungsdiagramm 3: Zustand bei Total Internal Reflection
· Wenn die Totalreflexion erreicht ist, kehrt der reflektierte
Laserstrahl zum Kondensor zurück und bildet ein
Evaneszenzfeld auf der Glasplatte.
Erläuterungsdiagramm 4: Zustand ohne Lasereinfall
· Der Laserstrahl trifft auf das Gehäuse des Kondensors
und erreicht das Objekt nicht.
Immersionsobjektiv
Objekt
Immersionsöl
Kondensor
· Das Fluoreszenzbild des Objekts ist auch dann zu se-
· Das Bild verschwimmt in horizontaler Richtung (je nach
· Das Fluoreszenzbild des Objekts ist auch dann zu se-
· Wenn die Empfindlichkeit der Kamera erhöht wird, ist
Bild auf dem Monitor
hen, wenn es durch Aufwärtsbewegen des Kondensors
unscharf wird.
Orientierung der Kamera auch in vertikaler Richtung).
hen, wenn es durch Aufwärtsbewegen des Kondensors
unscharf wird.
möglicherweise schwaches Licht zu erkennen, das
durch Streulicht zustandekommt.
WI-CDEVA
Bild der
Leuchtfeldblende
Fluoreszenzbild
des Objekts
· Das Bild verdunkelt
sich plötzlich.
· Die Fokusebene
ist schmal.
· Das Bild
ist vollständig
dunkel.
20
