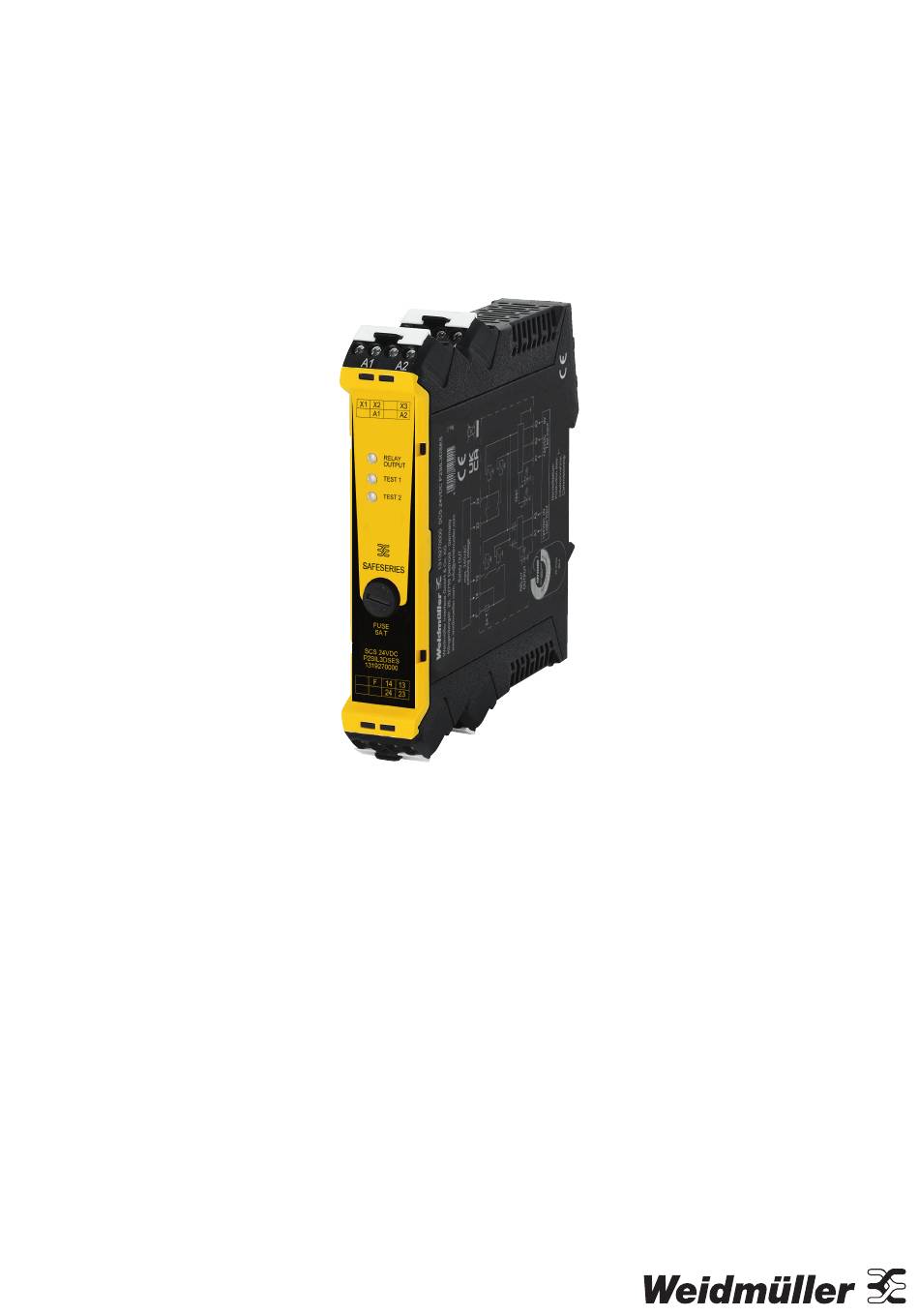

- Seite 1 SIL Sicherheitshandbuch Handbuch Sicherheitsrelais SCS 24VDC P2SIL3DSES...
- Seite 2 Hersteller Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 32758 Detmold, Germany +49 5231 14-0 +49 5231 14-292083 www.weidmueller.com...
-
Seite 3: Inhaltsverzeichnis
Inhalt Geltungsbereich und Standards ................4 Geltungsbereich ....................... 4 Abkürzungen ......................4 Gerätebeschreibung und Einsatzbereich ............6 Allgemein ......................... 6 Aufbau und Funktion ....................6 Blockschaltbild ......................7 Hinweise zur Projektierung ................... 8 Betriebsart mit niedriger Anforderungsrate .............. 8 Betriebsart mit hoher Anforderungsrate ..............8 Fehlerarten ...................... -
Seite 4: Geltungsbereich Und Standards
Geltungsbereich und Standards Geltungsbereich und Standards Geltungsbereich Abkürzungen Dieses Sicherheitshandbuch gilt für die SIL3-Relais Sicherheits-Integritätslevel (SIL, engl. Safety Integrity Level): der Weidmüller SAFESERIES ab dem Produktions- datum 11/2012 für folgende Artikel: Vier diskrete Stufen (SIL1 bis SIL4). Je höher der SCS 24VDC P2SIL3DSES 1319270000 SIL eines sicherheitsbezogenen Systems, umso ge-... - Seite 5 Geltungsbereich und Standards Gerätetyp A (einfaches Teilsystem): MTTF (Mean Time To Failure): Gerät, bei dem das Ausfallverhalten aller eingesetz- Mittlere Zeit bis zum Ausfall. MTTF ist eine Grund- ten Bauteile und das Verhalten unter Fehlerbedin- messgröße der Zuverlässigkeit für nicht reparierbare gungen vollständig bekannt ist.
-
Seite 6: Gerätebeschreibung Und Einsatzbereich
Gerätebeschreibung und Einsatzbereich Gerätebeschreibung und Einsatzbereich Allgemein Aufbau und Funktion Bei diesem Sicherheitsrelais der Produktfamilie Zur sicherheitsgerichteten Ein-/Abschaltung stehen SAFESERIES handelt es sich um ein nach 2 getrennte Ausgänge mit jeweils 2 in Reihe (DTS) DIN EN 61508 / SIL3 zertifiziertes Gerät. oder parallel (ETS) geschalteten Kontakten zur Verfügung. -
Seite 7: Blockschaltbild
Gerätebeschreibung und Einsatzbereich Blockschaltbild Safety Output (c) DPS Load 250 V AC 30 V DC (a) DTS (b) ETS Load Load 24 V DC 24 V DC Safety Logic Input Test Input 1422630000/05/05.2024... -
Seite 8: Hinweise Zur Projektierung
Hinweise zur Projektierung Hinweise zur Projektierung Betriebsart mit niedriger Betriebsart mit hoher Anforderungsrate Anforderungsrate Die SIL3-Relais der SAFESERIES werden in der Trifft „Betriebsart mit niedriger Anforderungsrate“ Betriebsart mit niedriger Anforderungsrate (low de- nicht zu, so ist das SIL3-Relais als sicherheits- mand mode) eingesetzt, wenn die Anforderungsrate relevantes Teilsystem in der Betriebsart mit ho- an das SIL3-Relais nicht mehr als 1×... - Seite 9 Hinweise zur Projektierung Tabelle 1 Sicherheitstechnische Basiskenndaten Sicherheitskategorie SIL3 Sicherheitsnorm DIN EN 61508 Gerätetyp Tabelle 2 Sicherheitstechnische Kenndaten „low demand mode“ 12 Jahre 3 Jahre proof Anforderungsrate 1× pro Jahr 1× pro Jahr 1001D Complete 1002D 1001D Complete 1002D 1,78 × 10 2,11 ×...
-
Seite 10: Fehlerarten
Hinweise zur Projektierung Fehlerarten Testintervall Ein ungefährlicher Ausfall (safe failure) hat nicht das Das Testintervall ist der Zeitraum, in dem Tests voll- Potential, das sicherheitstechnische System in einen ständig durchgeführt und wiederholt werden. gefahrbringenden oder funktionsunfähigen Zustand Die Funktionsprüfung wird in Kapitel 5.1 „Überprü- zu setzen. -
Seite 11: Montage Und Installation
Montage und Installation Montage und Installation Für das SIL3-Relais muss die Bedienungsanleitung Der Ausgangskreis ist mit einer Geräteschutz- mit der Bezeichnung / Bestellnummer sicherung (GS-Sicherung, Feinsicherung) abgesi- chert. IS SCS 24VDC P2SIL3DSES 1412610000 Die Sicherung ist über die Gehäusefrontseite zu- vorhanden sein. -
Seite 12: Wiederkehrende Prüfungen
Wiederkehrende Prüfungen Wiederkehrende Prüfungen Die wiederkehrende Funktionsprüfung dient dazu, Die Prüfung ist so durchzuführen, das die einwand- mögliche, nicht erkennbare, gefährliche Fehler auf- freie Funktion der Sicherheitsfunktion im Zusam- zudecken. Die Funktionsfähigkeit der SIL3-Relais ist menwirken aller Komponenten nachgewiesen wird. deshalb in angemessenen Zeitabständen zu prüfen. -
Seite 13: Überprüfung Der Funktion
Wiederkehrende Prüfungen Überprüfung der Funktion Die vorhandenen Relais sind diversitär ausgeführt Testschaltung 2 und wirken gemeinsam auf den jeweiligen Schalt- ausgang. Für den Test dieser Relais stehen die DTS-Ausgang ETS-Ausgang Klemmen X1, X2 und X3 zur Verfügung. Ω Ω Der Testbetrieb wird über LEDs gemäß NAMUR NE44 angezeigt. - Seite 14 Wiederkehrende Prüfungen Testschaltung 4 Testschaltung 5 DTS-Ausgang ETS-Ausgang DTS-Ausgang ETS-Ausgang Ω Ω Ω Ω 24 V DC 24 V DC Test Eingang 2 Eingang 24 V DC Test Eingang 1 Test Test DTS- ETS- LED gelb Test- Eingang LED rot LED rot Eingang 1 Eingang 2...
-
Seite 15: Sicherheitstechnische Kenngrößen
Sicherheitstechnische Kenngrößen Sicherheitstechnische Kenngrößen Annahmen • Die Spezifikationen im Datenblatt und in der Be- • Die max. zulässige Umgebungstemperatur im Be- dienungsanleitung dürfen nicht überschritten wer- trieb beträgt 50 °C den. • Die Umweltbedingungen entsprechen einer durch- schnittlichen industriellen Umgebung 1422630000/05/05.2024... - Seite 16 www.weidmueller.com Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26 32758 Detmold, Germany +49 5231 14-0 +49 5231 14-292083 www.weidmueller.com 1422630000/05/05.2024...
