EGO HT5100E Reparaturanleitung Seite 23

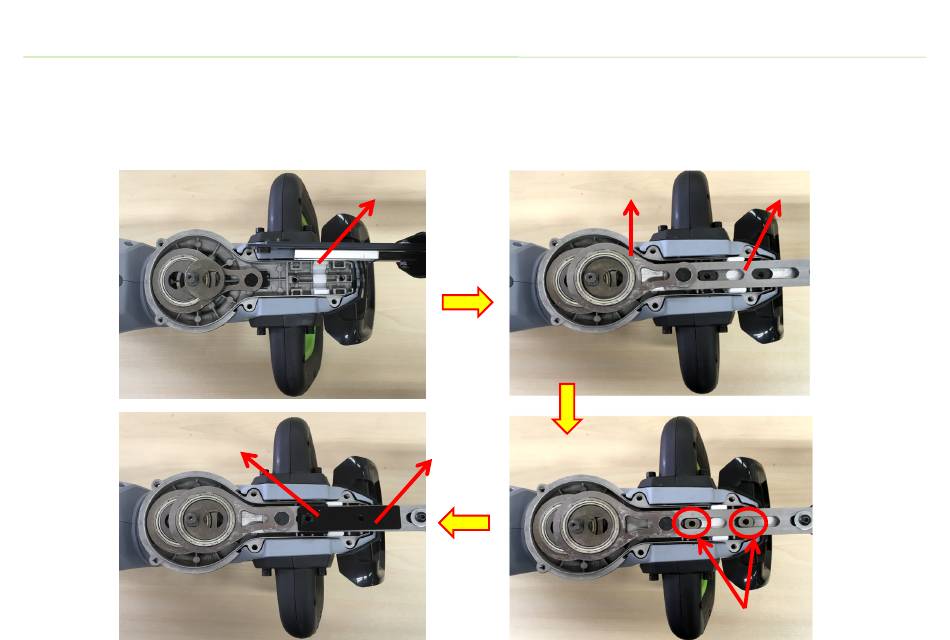

Ersetzen Sie die Klingenbaugruppe
11. Montieren Sie nacheinander die untere Stützplatte, das Klingenset, die Verbindungsbaugruppe, die
Buchsen, die Stützplatte und die obere Stützplatte.
Verbindungsbaugruppe unten und achten Sie darauf, dass das Klingenset gut auf die
Verbindungsbaugruppe abgestimmt ist.
Obere Stützplatte
HINWEIS: Lassen Sie die Wölbung der
Untere Stützplatte
Stützplatte
HT5100E/HT6500E Heckenschere
Verbindungsbaugruppe
Buchse
Klingenset
23
