EGO HT5100E Reparaturanleitung Seite 10

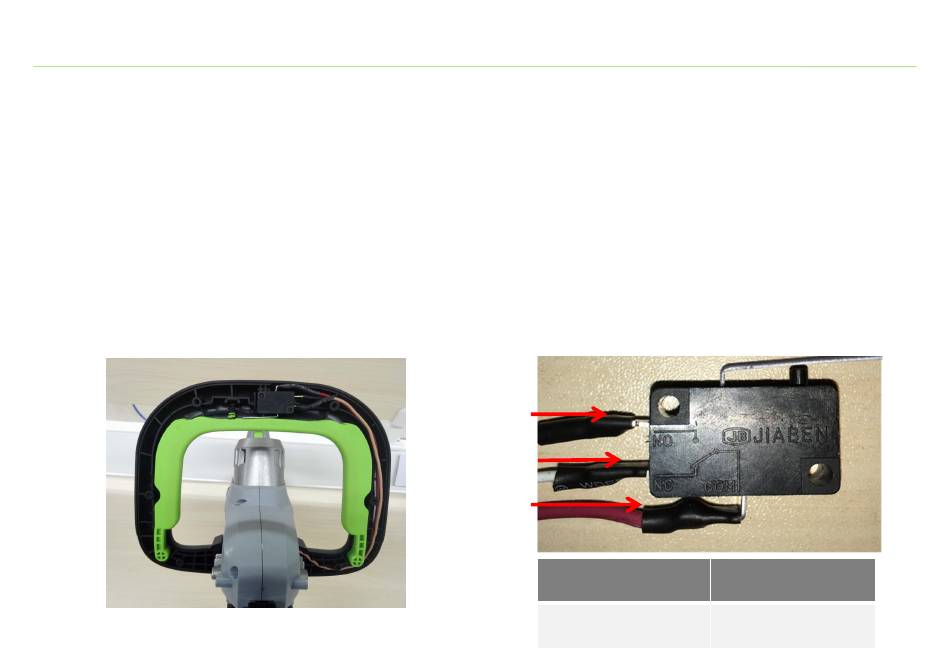

Ersetzen Sie das vordere Handgriffset
7. Ersetzen Sie das vordere Handgriffset, wenn es defekt ist.
8. Zum Ersetzen des vorderen Schalters:
(a) Entfernen Sie die Schrumpfschläuche mit einer Schere. Entfernen Sie anschließend mit einem
elektrischen Lötkolben die Kabel vom Auslöser.
(b) Tauschen Sie ihn gegen einen neuen Schalter aus.
(c) Legen Sie neue Schrumpfschläuche um die Kabel und löten Sie anschließend die Kabel am Schalter
fest, wie in der nachfolgenden Abbildung dargestellt.
(d) Schieben Sie die Schrumpfschläuche, um das Schalterende abzudecken und verwenden Sie zum
Schrumpfen der Schläuche eine Heißluftpistole.
Braun an NO
Weiß an NC
Rot an COM
Beschreibung
Vorderer Schalter
HT5100E/HT6500E Heckenschere
Teilenummer
4870564001
10
