Für die Wartung müssen Trennschalter oder Schalter für jeden Batteriestrang installiert
Gefahr:
werden.
Es darf nicht zum Kurzschluss oder zur Verbindung von Anode und Kathode des
Gefahr:
Batteriesystems kommen.
Ein falscher Anschluss der Kommunikationskabel führt zum Ausfall des
Vorsicht!
Batteriesystems.
Erdung
Die Erdung der PowerCube-X1/X2-Module basiert auf der direkten metallischen
Berührung zwischen der Oberfläche des Moduls und der Rack-Oberfläche. Es
werden in dem Fall also keine Erdungskabel benötigt. Wenn Sie ein normales
geerdetes Rack verwenden, sollten Sie die Farbe am entsprechenden Erdungspunkt
entfernen. Abschließend müssen die Erdverbindungen überprüft werden.
Rack Erdung
Wenn es einen erdenden Metallrahmen außerhalb des Racks gibt, z. B. den Metallwinkel-
Stahlrahmen am Boden des Containers, kann das Befestigungsloch des Befestigungsrahmens
direkt mit dem Metallrahmen des Containers verbunden werden. Dann durch die Erdung des
Containers, um eine zuverlässige Erdung zu gewährleisten.
Das Kabel muss aus Kupfer mit gelb-grüner Isolierung sein.
Wenn Sie das Erdungskabel anschließen möchten, können Sie es an die M8-Erdungsschraube am
Rahmenboden anschließen. Das Erdungskabel muss ≥10AWG sein.

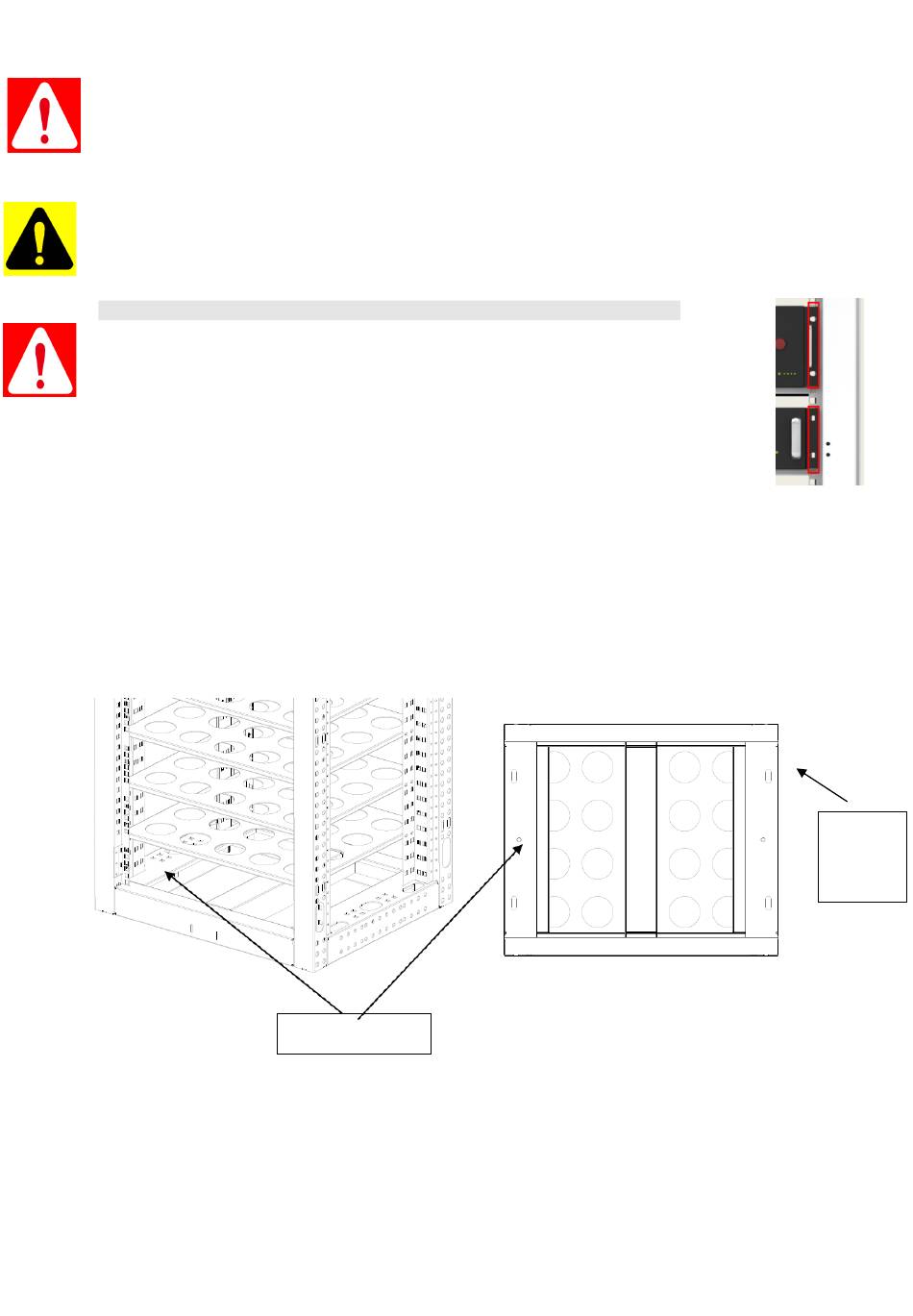

Erdungsbolzen
20
Befestig.
Loch
× 4
