- Seite 1 Lithium-Ionen-Speichersystem UP2500 | Pylontech Bedienungsanleitung Version: 1.3 Artikelnummer: AKPLX124100BXA2U...
- Seite 2 UP2500 | Manual Diese Anleitung beschreibt das Gerät UP2500 der Firma Pylontech. Vor dem Einbau der Batterie muss diese Anleitung durchgelesen und während des Einbauvorgangs sorgfältig befolgt werden. Bei Unklarheiten wenden Sie sich bitte sofort an Ihren Händler für Ratschläge und Hilfestellungen. Bitte beachten Sie die Vorgaben für die Spannungsschwellen und dem maximalen Entladestrom, damit ein sicherer und langfristiger Betrieb gewährleistet werden kann.
-
Seite 3: Inhaltsverzeichnis
UP2500 | Manual Inhaltsverzeichnis SICHERHEITSVORKEHRUNGEN......................4 Vor dem Anschließen ........................4 Bedienung ............................5 EINLEITUNG ............................5 Merkmale: ............................5 Technische Daten: ..........................6 Erläuterung der Geräteschnittstellen: ....................8 ANLEITUNG SICHERER UMGANG MIT LITHIUM-BATTERIEN ............12 3.1 Gefahrenlevel ............................12 3.2 Werkzeuge ............................... -
Seite 4: Sicherheitsvorkehrungen
UP2500 | Manual 1. Sicherheitsvorkehrungen HINWEIS 1) Vor Einbau und Bedienung der Batterie muss die Bedienungsanleitung (im Zubehör) unbedingt sorgfältig gelesen werden. Bei Nichtbeachtung dieses Hinweises oder der in dem vorliegenden Dokument enthaltenen Anweisungen bzw. Warnungen besteht die Gefahr eines Stromschlags, einer schweren Verletzung oder Lebensgefahr oder einer Beschädigung der Batterie, wodurch sie möglicherweise funktionsunfähig wird. -
Seite 5: Bedienung
UP2500 | Manual 1.2 Bedienung 1) Muss die Batterie an einen anderen Ort gebracht oder instandgesetzt werden, so muss sie von der Stromversorgung getrennt und komplett heruntergefahren werden. 2) Es ist untersagt, die Batterie an einen anderen Batterietyp anzuschließen. 3) Vor der Inbetriebnahme muss die Ladespannung und Entladespannung am Wechselrichter bzw. Ladequelle, gemäß... -
Seite 6: Technische Daten
UP2500 | Manual 2.2 Technische Daten:... - Seite 7 UP2500 | Manual Grundparameter UP2500 Nennspannung (V) 25.6 Nennkapazität (Wh) 2840 Nutzbare Kapazität (Wh) 2550 Abmessungen (mm) 442*420*120 Gewicht (kg) 26.5 Entladungsspannung (V) 23.2 ~ 28.5 28.2 ~ 28.5 Ladespannung (V) Empfohlener Lade-/Entladestrom (A) Max. Lade-/Entladestrom Spitzenlade-/-entladestrom 100A@15 Sek. Kommunikation RS485 / CAN Konfiguration (max.
-
Seite 8: Erläuterung Der Geräteschnittstellen

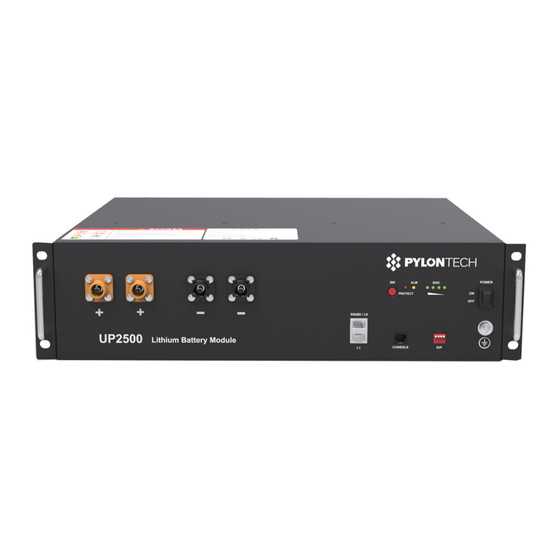

UP2500 | Manual 2.3 Erläuterung der Geräteschnittstellen: In diesem Abschnitt wird die Front- und Rückplatte mit den Schnittstellenfunktion ausführlich beschrieben. Ein-/Aus-Schalter EIN: Einschalten. AUS: Ausschalten. Zur Lagerung oder zum Versand SW Schalter: 2 Sekunden lang gedrückt halten um Batterie ein- oder auszuschalten SOC (state of charge) 4 grüne LEDs zeigen die aktuelle Kapazität der Batterie an. - Seite 9 UP2500 | Manual Hinweise zu LED-Statusanzeigen Für die Fehlersuche und Wartung ist es wichtig, die detaillierte Alarm-/Schutzdefinition gemäß der untenstehenden Tabelle zu überprüfen. 75 ~ 50 ~ 100~ Zustand Schutz Beschreibung Ausschalten ● ● ● ● ● ● Alle LEDs leuchten, bis die Batterie aus ist. Ausgeschaltet Einschalten ●...
- Seite 10 UP2500 | Manual Ladung und Entladung MOS alle AUS. ● ● ● Mögliche Ursache: Über-/Untertemperatur; MOS- Übertemperatur; BMS-Fehler. Interner Kommunikationsfehler, ● Fehler bei der Adressvergabe. Kritischer Fehler: MOSFAIL; Sicherung defekt ● ● : blinkt 1,5s aus/0,5s ein : blinkt 1s aus/1s an : Dauerlicht ●...
- Seite 11 UP2500 | Manual Pin-Belegung RJ45-Anschluss RS485 Pin CAN Pin CAN H CAN L RS485A RS485B Bei der Verwendung von RS485 ist es erforderlich, die undefinierten PINs leer zu halten. Andernfalls kann es zu einem Fehler in der Batteriekommunikationsfunktion kommen. Pin-Belegung RJ11-Anschluss RS232 Pin Stromanschlüsse +/- Stromkabelklemmen: Es gibt zwei Klemmenpaare mit der gleichen Funktion, eine wird an das Gerät...
-
Seite 12: Anleitung Sicherer Umgang Mit Lithium-Batterien
UP2500 | Manual BMS function: Schutz und Alarm Verwaltung und Überwachung Laden/Entladen/Abschaltung Zellausgleich Laden Überspannung Intelligentes Lademodell Entladen Unterspannung Kapazitätsrückhaltevermögen berechnen Laden/Entladen Überstrom Administratorbildschirm Über-/Untertemperatur Betriebsprotokoll Kurzschluss Soft Start des Inverters Hot Swap 3. Anleitung sicherer Umgang mit Lithium-Batterien 3.1 Gefahrenlevel... -
Seite 13: Werkzeuge
UP2500 | Manual 3.2 Werkzeuge Für die Installation des Batteriesatzes werden folgende Werkzeuge benötigt: Drahtschneider Modulare Crimpzange Schraubendreher HINWEIS Zur Vermeidung von Stromschlägen oder Kurzschlüssen ordnungsgemäß isolierte Werkzeuge verwenden. Stehen keine isolierten Werkzeuge zur Verfügung, so sind alle frei liegenden metallischen Oberflächen der zur Verfügung stehenden Werkzeuge außer der Spitze mit Isolierband abzukleben. -
Seite 14: Installation
UP2500 | Manual 4. Installation 4.1. Inhalt der Packung Auspacken und Überprüfung der Packliste 1) Batteriemodulpackung: Zwei Netzkabel sowie ein Kommunikationskabel pro Batteriepackung: Erdungskabel: 1000 2) Option: Für den Anschluss der Batterie an den Wechselrichter: Die Kabel gehören nicht zum Standardlieferumfang und müssen separat bestellt werden. 2000 3000... -
Seite 15: Einbauort
UP2500 | Manual 4.2. Einbauort Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt: Der Bereich ist vollständig wasserdicht ◆ ◆ Der Boden ist flach und eben. ◆ Es sind keine brennbaren oder explosiven Materialien vorhanden. ◆ Die Umgebungstemperatur liegt im Bereich von 10°C bis 40°C. ◆... -
Seite 16: Schutzleiter
UP2500 | Manual 4.3. Schutzleiter Die Batteriemodule müssen mit einem Kabel von mindestens 6 mm² (10AWG / gelb-grün) geerdet werden. Auf eine niederohmige Verbindung achten. Die Erdung der UP2500-Module basiert auf der direkten Berührung des Metalls zwischen der Oberfläche des Moduls und der Oberfläche des Racks. -
Seite 17: Einbau
UP2500 | Manual 4.4. Einbau Batteriemodule im Schrank anbringen und Kabel anschließen: (1) Batterie im Schrank anbringen und verschrauben. (2) Befestigen Sie jedes Modul mit dem Gehäuse mit 4 Schrauben. - Seite 18 UP2500 | Manual (3) Verbinden Sie die Kabel zwischen den Batteriemodulen, einschließlich der Erdungskabel, wie in der folgenden Abbildung dargestellt. (4) Kabel an Wechselrichter anschließen.
-
Seite 19: Einschalten
UP2500 | Manual Die Strombelastung der Batteriekabel beträgt 120A (peak). Wenn das Batteriesystem mit einem Wechselrichter/Ladegerät ≥100Ampere/2,5kW konfiguriert werden soll, müssen mehrere Paare externer Stromkabel entsprechend der Wechselrichter/Ladegerätgröße konfiguriert werden. Stromkabelanschluss: Bei 1 Paar externer Stromkabel schließen Sie diese als A + D oder B + C an, nicht als A+B oder C+D, ... -
Seite 20: Ausschalten
UP2500 | Manual (4) Drücken Sie die Starttaste (SW) der Master-Batterie, um sie einzuschalten; alle LED-Leuchten der Batterie leuchten nach dem Start der Master-Batterie. Leuchten alle Batterie-LEDs auf und gehen dann wieder aus, so bedeutet dies, dass das Batteriesystem in Ordnung ist und funktioniert. -
Seite 21: Fehlersuche
UP2500 | Manual 5. Fehlersuche Bitte prüfen Sie vor der Fehlersuche die Tabelle " Hinweise zu LED Statusanzeigen " auf eine detaillierte Fehlerdefinition. 5.1 Problemerkennung je nachdem 1) Ob der Akku eingeschaltet werden kann oder nicht; 2) Wenn die Batterie eingeschaltet ist, prüfen Sie, ob das rote und gelbe Licht aus ist, blinkt oder leuchtet, Den Anweisungen zu den "... -
Seite 22: Notfälle
UP2500 | Manual g) Kritischer Fehler：Sowohl die ROTE als auch die GELBE LED leuchten konstant. Lösung: Wenden Sie sich an Ihren Händler. Sie benötigen Ersatz oder eine Reparatur. Abgesehen von den oben genannten Punkten, wenn der Fehler immer noch nicht gefunden werden kann, notieren Sie die Fehlerbeschreibung und den Status der LEDs, schalten Sie den Netzschalter der Batterie aus und kontaktieren Sie den Händler. -
Seite 23: Anmerkungen
UP2500 | Manual 7. Anmerkungen Recyceln und Entsorgen Falls eine Batterie (in normalem Zustand oder beschädigt) entsorgt oder recycelt werden muss, muss sie gemäß den örtlichen Recyclingvorschriften (d. h. der Verordnung (EG) Nr. 1013/2006 der Europäischen Union) verarbeitet werden, wobei die besten verfügbaren Techniken verwendet werden, um eine entsprechende Recyclingeffizienz zu erreichen. - Seite 24 UP2500 | Manual Rheinwaldstraße 34, 78628 Rottweil Tel: 0741 174510 Mail: info@effekta.com...
