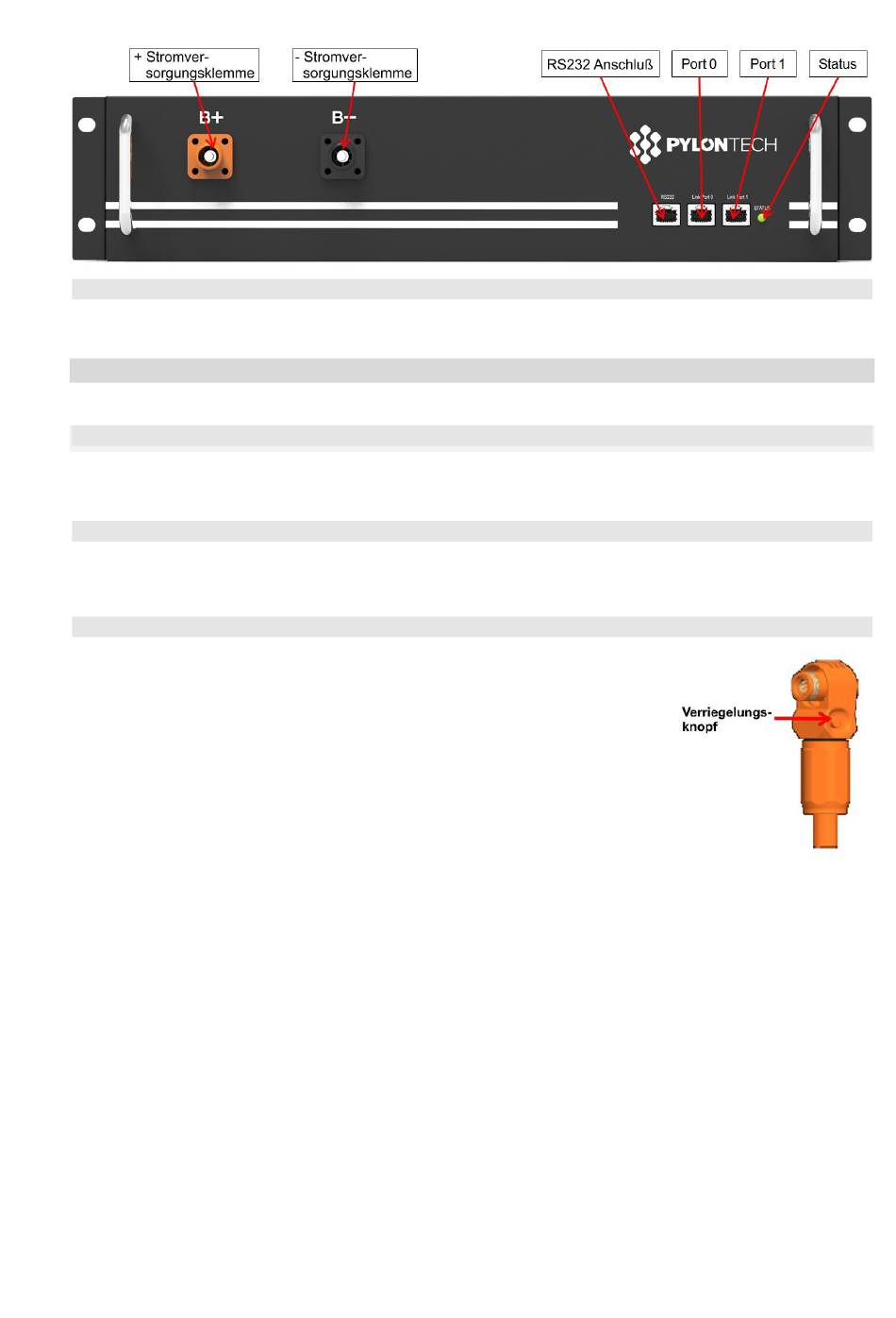

Stromversorgungsklemmen +/-
Zum Anschließen der Batteriekabel
Status
RUN●,
Alarm●
und
Schutz●
Statusleuchte: zur Anzeige des Status des Batteriemoduls (
).
RS232 Anschluss
Kommunikationsanschluss: (RJ45) arbeitet mit dem RS232-Protokoll, nur für Techniker zur Fehlersuche
oder Wartung.
Link Port 0, 1
Link Port 0, 1 Kommunikationsterminal: für die Kommunikation zwischen mehreren seriellen
Batteriemodulen und dem Steuermodul.
Stromversorgungsklemmen
Verbindungskabel zum Wechselrichter.
Für die Stromkabel werden AMPHENOL-Stecker verwendet.
Beim Herausziehen des Netzsteckers muss der
Verriegelungsknopf gedrückt bleiben
9
EU20PIXV0501
