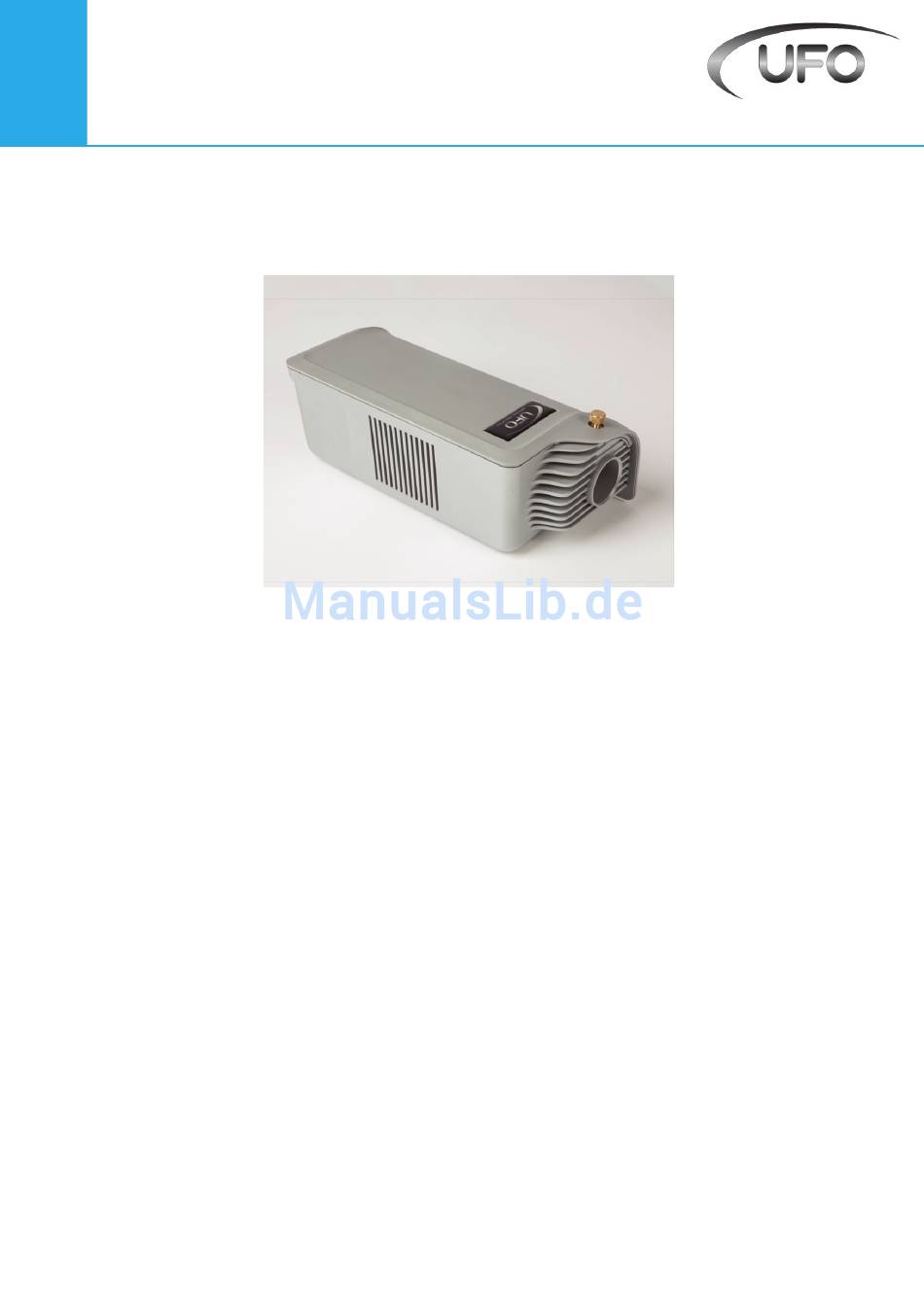

UFO GEM SLP-3000M Benutzerhandbuch
Quicklinks
Lichtquelle
Bitte lesen Sie sorgfältig diese Betriebsanleitung durch, bevor Sie mit der
Installation, Bedienung oder Durchführung der Wartung am Projektor beginnen.
Issue 4 | Revised: 04122017
Benutzerhandbuch

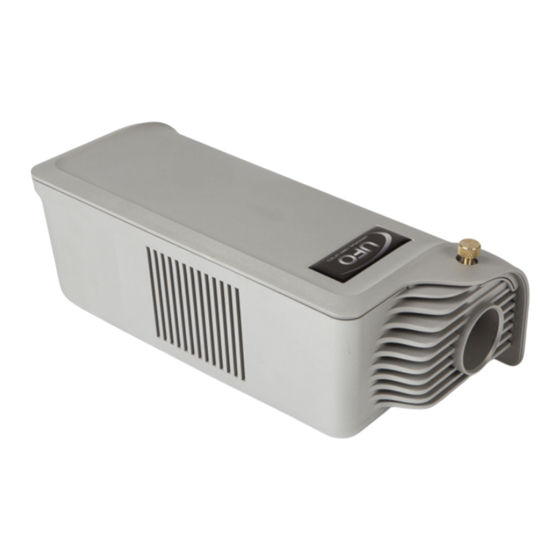

Gemini Slimline Lichtprojektoren
In dieser Betriebsanleitung enthaltene Modelle:
UFO GEM SLP-3000M
UFO GEM SLP-4000M
UFO GEM SLP-3000DMX
UFO GEM SLP-4000DMX
UFO GEM SLP-300010V
UFO GEM SLP-400010V
UFO-Licht GmbH
Gewerbering Ost 5b, 93155 Hemau, Deutschland
Tel: +49-(0)9491-95588-0
www.ufo-licht.de
Verwandte Anleitungen für UFO GEM SLP-3000M
Inhaltszusammenfassung für UFO GEM SLP-3000M
- Seite 1 Lichtquelle Benutzerhandbuch Gemini Slimline Lichtprojektoren In dieser Betriebsanleitung enthaltene Modelle: UFO GEM SLP-3000M UFO GEM SLP-4000M UFO GEM SLP-3000DMX UFO GEM SLP-4000DMX UFO GEM SLP-300010V UFO GEM SLP-400010V Bitte lesen Sie sorgfältig diese Betriebsanleitung durch, bevor Sie mit der Installation, Bedienung oder Durchführung der Wartung am Projektor beginnen.
- Seite 2 Danke für den Kauf dieses Lichtprojektors Bitte lesen Sie diese Anleitung vollständig, bevor Sie das Gerät an eine Stromversorgung anschließen. Die UFO Gemini Lichtprojektoren eignen sich für den Einsatz mit Glas- oder Kunststofffasern Der Gemini wird von einem 100-240VAC Tisch-Netzteil angetrieben. Er ist in zwei Farbtemperaturen erhältlich, 3000°K und 4000°K.
- Seite 3 Tischnetzteil versorgt. Die Ausgangsspannung von dem Steckernetzteil beträgt 24V. Das Netzteil wird mit drei verschiedenen Spannungskabeln geliefert, geeignet für die USA, GB und Europa. Verwende Sie das für Sie relevante Kabel. UFO GEM SLP-M UFO GEM SLP-DMX UFO GEM SLP-10V...
- Seite 4 ANSCHLUSS – GEMINI M Die Glas- oder PMMA-Faser im opt. Anschußstück sollte als erstes an den Projektor angeschlossen werden, indem Sie die M5 Sicherungsschraube nach Einführen der Faser fest drehen. Schließen Sie dann das IEC Netzkabel erst an den Projektor und danach in der Steckdose an.
- Seite 5 Verbinden Sie die DMX- Steuerleitungen mit den Mini-XLR-Steckdosen auf der Rückseite der Lichtquelle. Der empfohlene Stecker für diese Steckdosen ist ein Multicomp SVP556-TA. SIE KÖNNEN EINEN ENDWIDERSTAND ÜBER UFO BEZIEHEN Mini XLR bis RJ45 Mini XLR bis normale 3 pin XLR...
- Seite 6 DMX BEREICH Der DMX Projektor kann über eine separate Steuerung gedimmt, ein- und ausgeschaltet, sowie manuell adressiert werden. Siehe Tabelle unten. Kanal Funktion Wert Beschreibung Dimmung 0-255 Von AUS bei 0 bis volle Helligkeit bei 255 LED und Lüfter 0-250 LED und Lüfter AN LED und Lüfter 251-255...
- Seite 7 4. DIP-Schalter 10 (oben) schalten. 5. Setze die DMX-Adresse ein. 6. Bringen Sie nun die Zugangsabdeckung und die Befestigungsschraube wieder an. Damit der DMX-Steuerungsmodus funktioniert, muss der DIP-Schalter 10 auf AUS geschaltet werden. UFO-Licht...
- Seite 8 EINSTELLUNG DER DMX-ADRESSE Der DMX B DIP- Der DMX B DIP- START Schaltert START Schaltert Kanal # Kanal # 1,2,4 1,3,4 2,3,4 1,2,3,4 1,2,3 1,2,3,4,5,6, 7,8,9 Wenn der Dip-Schalter 10 auf AUS geschaltet ist, arbeitet der Projektor nicht ohne DMX-Signal. Gemini Lichtquelle...
- Seite 9 Verbinden Sie die 0-10V- Steuerleitungen mit den Mini-XLR-Steckdosen auf der Rückseite der Projektors. Der empfohlene Stecker für diese Steckdosen ist ein Multicomp SVP556-TA. SIE KÖNNEN EINEN ENDWIDERSTAND ÜBER UFO BEZIEHEN. Mini XLR bis RJ45 Mini XLR bis normale 3 pin XLR...
- Seite 10 0-10V EINSTELLUNG Die folgende Tabelle zeigt den Lichtausgangsprozentsatz gegenüber der Näherungsregelungseingabe Light Output Percentage Voltage 100% 7 - 10V 6.2V 5.8V 5.4V 4.5V 3.9V 3.2V 2.3V 1.4V 1.1V 2.5% 0.8V 1.25% 0.4V 0.2V DIE LICHTQUELLE LEUCHTET NICHT, WENN KEINE 0-10V STEUERSPANNUNG VORHANDEN IST.
- Seite 11 INSTANDSHALTUNG Eine Aufzeichnung aller Wartungsarbeiten muss in die folgende Tabelle eingefügt werden. Datum Instandshaltung UFO-Licht...
-
Seite 12: Fehlerbehebung
FEHLERBEHEBUNG Probleme Mögliche Ursachen Abhilfe Überprüfen und erneuern Sie Hauptversorgung aus das Netzteil Gerät ist tot- kein Lose Netzstecker Überprüfen Sie den Stecker Lichtausgang und LED- Anzeige am Netzeil leuchtet Stecksicherung Überprüfen/ersetzen Sie die nicht. durchgebrannt Sicherung Fehlerhaftes PSU Ersetzen Sie die PSU Gerät ist tot- kein Lichtausgang, und LED Anzeige auf dem Netzteil... - Seite 13 Controllers leuchtet. Ersetzen Sie die 0-10V LED Fehlerhafter 0-10V LED PCB Überprüfen Sie die Fehlerhafter Controller oder Fernbedienung. Überprüfen Controller ist ausgeschaltet Sie auf ein 0-10V- Signal Kein 0-10V-Signal Überprüfen Sie die Fehlerhafter 0-10V Kabel Spannung am Mini-XLR Stecker. UFO-Licht...
-
Seite 14: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Beschreibung Details Opt. Anschluss 30mm Durchmesse Glas/Polymer Faser Typ 100-240V AC, 50-60 Hz. 0.5A Energieversorgung 12V DC, 5A, 60W max. PSU Ausgabe LED Leistung Netzanschluss 2.1 x 5.5 x 12mm Minimale Umgebungstemperatur -10ºC Maximale Umgebungstemperatur +45ºC Ventilator 60mm 12V Crossflow Wärmeschutz Thermischer Ausschnittpunkt 70ºC LED Typ... - Seite 15 UFO-Licht...
- Seite 16 UFO-Licht GmbH Gewerbering Ost 5b, 93155 Hemau, Deutschland Tel: +49-(0)9491-95588-0 www.ufo-licht.de...
