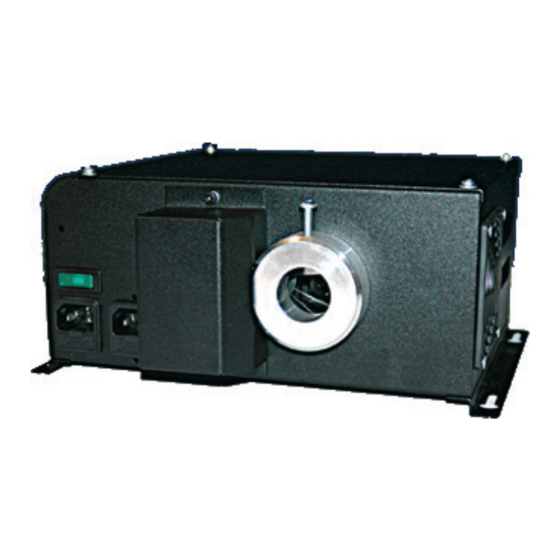

Lichtprojektor
UFO 70/150 CGC Glas, Farbrad (kontinuierlich)-240V
UFO 70/150 CPC Kunststoff, Farbrad (kontinuierlich)-240V
UFO 70/150 CGS Glas, Farbrad (Schalter am Box)-240V
UFO 70/150 CPS Kunststoff, Farbrad (Schalter am Box)-240V
UFO 70/150 CGCF Glas, Farbrad (separater Feed)-240V
UFO 70/150 CPCF Kunststoff, Farbrad (separater Feed)-240V
Issue 2 | Revised: 10092013

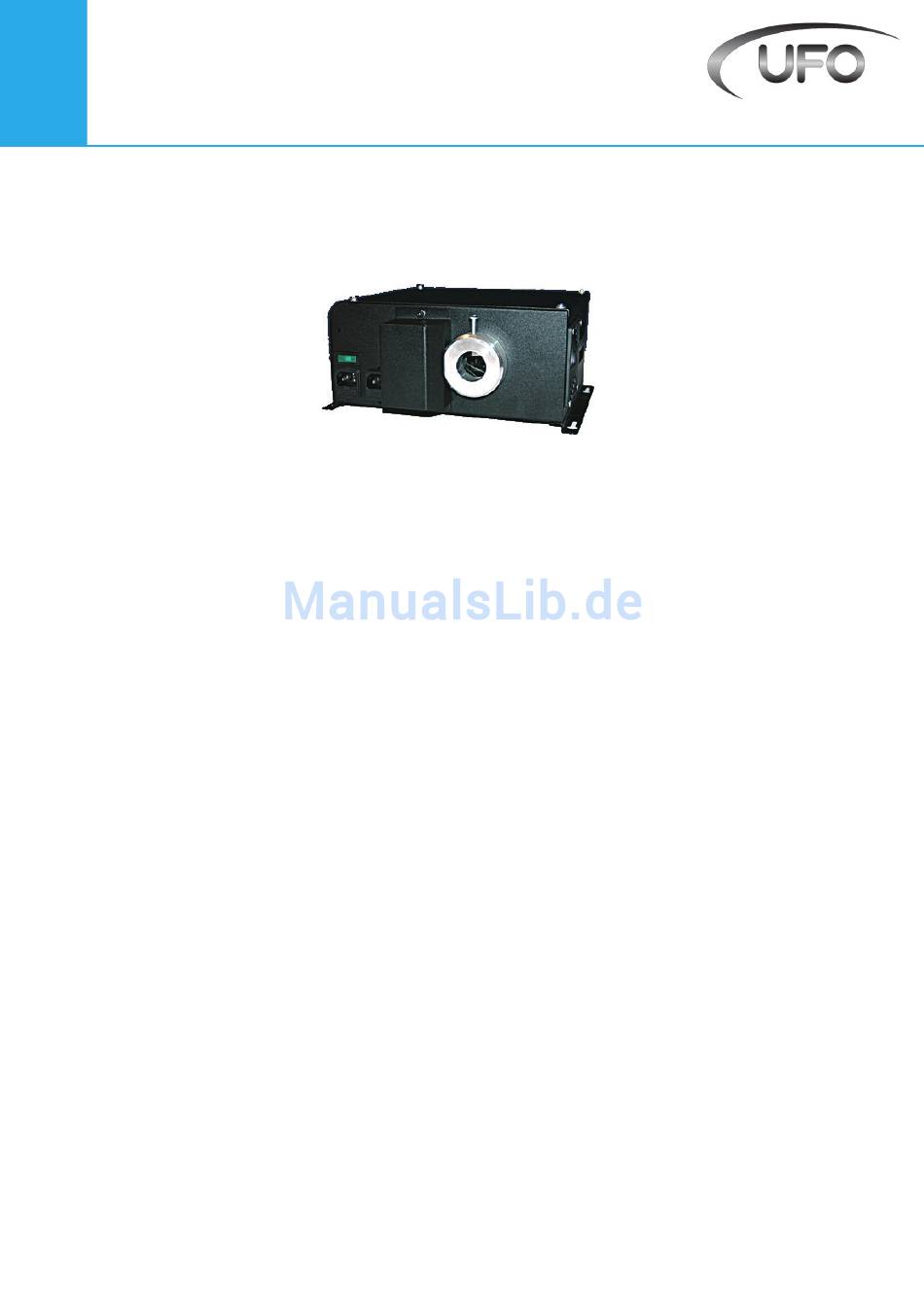

Benutzerhandbuch
Compact
In diesem Handbuch enthaltene Modelle:
UFO 70/150 CG Glas, Weißes Licht- 240V
UFO 70/150 CP Kunststoff, Weißes Licht- 240V
Lichtprojektoren
UFO-Licht GmbH
Gewerbering Ost 5b | 93155 Hemau | Deutschland
Tel: +49 (0) 9491-95588-0
www.ufo-licht.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für UFO 150 CG
Inhaltszusammenfassung für UFO 150 CG
- Seite 1 Benutzerhandbuch Compact Lichtprojektoren In diesem Handbuch enthaltene Modelle: UFO 70/150 CG Glas, Weißes Licht- 240V UFO 70/150 CP Kunststoff, Weißes Licht- 240V UFO 70/150 CGC Glas, Farbrad (kontinuierlich)-240V UFO 70/150 CPC Kunststoff, Farbrad (kontinuierlich)-240V UFO 70/150 CGS Glas, Farbrad (Schalter am Box)-240V UFO 70/150 CPS Kunststoff, Farbrad (Schalter am Box)-240V...
- Seite 2 EINFÜHRUNG Danke für den Kauf dieser Lichtquelle. Bitte lesen Sie diese Anleitung vollständig, bevor Sie das Gerät an eine Stromversorgung anschließen. Ein hochleistungs- Metallhalogenid-Lichtprojektor mit 150W für ultimative Helligkeit. WICHTIG DIESES PRODUKT MUSS GEMÄß DEM ZUTREFFENDEN VORSCHRIFTEN VON EINER PERSON INSTALLIERT WERDEN, DIE MIT DEM AUFBAU UND DEM BETRIEB DES PRODUKTS UND DEN DAMIT VERBUNDENEN GEFAHREN VERTRAUT IST.
-
Seite 3: Wichtige Sicherheitsanweisungen
Lampe beschädigen. 9. Nicht verwenden, wenn das Gerät beschädigt ist. 10. Wenden Sie sich an UFO, wenn Sie Ersatz benötigen. z.B. Lampe, Linse. 11. WARNUNG - Lampentypen sind auf das Vorschaltgerät abgestimmt. Verschiedene Wattagen/Typen können nicht verwendet werden. - Seite 4 PROJEKTOR-LAYOUT Beschreibung Leistung LED Netzanschluss und Sicherungshalter Verschlussplatte oder Farbrad Schalter Motorabdeckung (nur dekorative Geräte) Faseranschluss Lüfter Lampen zugang Schlüssellochschlitzen Compact Lichtprojektor...
-
Seite 5: Positionieren Der Einheit
Der Lichtprojektor ist nur für den trockenen Bereich geeignet. Wenn das Gerät über dem Boden installiert ist, sperren Sie den Zugang unter dem Arbeitsbereich, bevor Sie ihn installieren. Vergewissern Sie sich, dass die Schrauben oder Bolzen sicher das Gewicht der Einheit tragen können. UFO-Licht... - Seite 6 INSTALLATIONSANLEITUNG Stellen Sie sicher, dass die Tragkonstruktion das Gewicht aller installierten Einheiten, Kabel und anderer Ausrüstung sicher tragen kann. Für die horizontale Montage wird empfohlen, das Gerät mit 4 x M4 oder M5 Schrauben oder Bolzen und die Schlüssellochschlitze an einer festen Oberfläche zu befestigen.
- Seite 7 Separater Feed - das Rad wird von einer sekundären elektrischen Stromversorgung gesteuert. Es kann auf jeder Farbe gestartet und gestoppt werden, indem man einfach das Gerät ausschaltet. Schaltersteuerung - das Rad kann durch einen Schalter auf der Rückseite des Gerätes gestartet und gestoppt werden. UFO-Licht...
-
Seite 8: Sicherungswechsel
INSTANDHALTUNG LAMPENWECHSEL - ein Lampenwechsel alle 12 Monate wird empfohlen. 1) Trennen Sie den Lichtprojektor von der Stromversorgung und lassen Sie ihn für 10-15 Minuten abkühlen. 2) Lösen Sie die beiden Muttern (A) an der Rückseite des Geräts, die den Lampenhalter in Position halten. -
Seite 9: Reinigung Des Gerätes
Halten Sie die Ventilatoren und die Lüftungsschlitze sauber, indem Sie sie regelmäßig mit Druckluft ausblasen. Glasfilter sollte mit Wasser und Seife gereinigt und dann getrocknet werden. Eine Aufzeichnung aller Wartungsarbeiten muss in die folgende Tabelle eingefügt werden. Datum Instandshaltung UFO-Licht... -
Seite 10: Fehlerbehebung
FEHLERBEHEBUNG Probleme Mögliche Ursachen Abhilfe Hauptsicherung ist Überprüfen und erneuern Sie die durchgebrannt Sicherung Gerät ist tot – Lampe und Neon-Anzeige Überprüfen Sie den Stecker und leuchtet nicht No power to unit sicherstellen, dass es richtig eingesteckt ist Lampe ist Ersetzen Sie die Lampe durchgebrannt Thermal switch... -
Seite 11: Technische Spezifikationen
Innen / Trocken Innen / Trocken Innen / Trocken Schutzart IP20 IP20 IP20 IP20 Material Stahlblech Stahlblech Stahlblech Stahlblech Farbe Schwarz Schwarz Schwarz Schwarz Maße L/B/H 288x250x100 mm 288x277x129 mm 288x250x100 mm 288x277x129 mm Gewicht 3.2kg 3.5kg 3.2kg 3.5kg UFO-Licht... - Seite 12 UFO-Licht GmbH Gewerbering Ost 5b | 93155 Hemau | Deutschland Tel: +49 (0) 9491-95588-0 www.ufo-licht.de...
