überragen sollte. Hinter dem Herd, oder weniger als 200
mm seitlich vom Herd dürfen keine Gardinen aufgehängt
werden.
c) Eventuelle Dunstabzugshauben sind gemäß den in den
Bedienungsanleitungen
aufgeführten Anweisungen zu installieren.

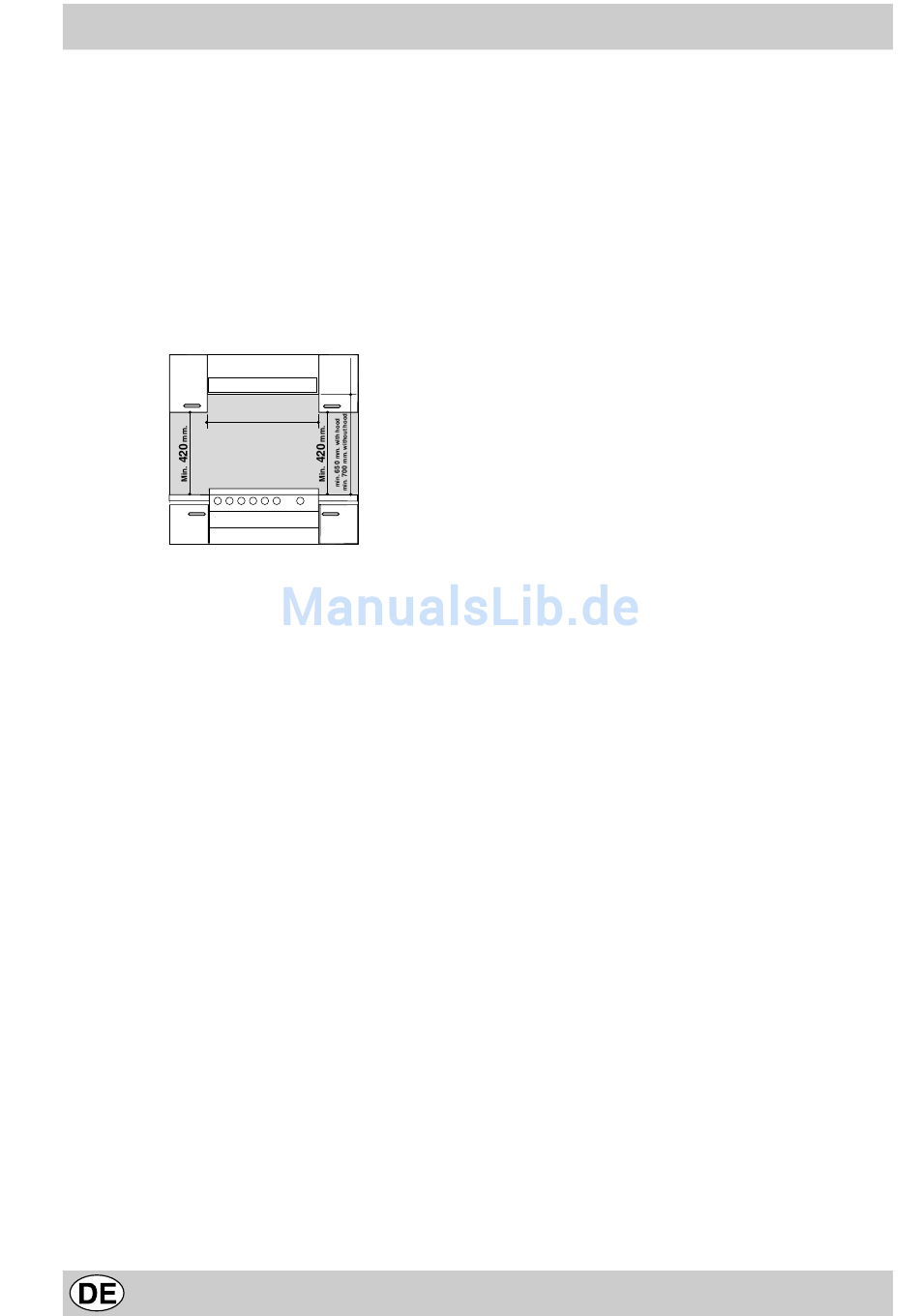

d) Sollte der Herd unter einem Hängeschrank installiert
werden, muß bei Anbringen ein Abstand von mindestens
420 mm (Millimeter) von der Kochfläche eingehalten werden.
Der Mindestabstand, in dem aus entzündbarem Material
bestehende Küchenmöbel direkt über dem Herd aufgehängt
werden können, beträgt 700 mm.
e) Die mit der Rückwand des Herdes in Berührung stehende
Wand muß aus nicht entzündbarem Material beschaffen
sein.
Min.
Anschluss an die Gasleitung
Der Anschluss des Gerätes an die Gasleitung oder an die
Gasflasche muss gemäß den Bestimmungen der Normen UNI-
CIG 7129 und 7131 erfolgen, und nur nachdem man sich
vergewissert hat, dass es auf die Gasart, mit der es betrieben
wird, eingestellt ist. Andernfalls ist das Gerät auf die andere
Gasart umzurüsten. Hierzu verweisen wir auf den Absatz
"Anpassung an die verschiedenen Gasarten". Bei einigen
Modellen kann der Gasversorgungsschlauch sowohl an der
rechten als auch an der linken Geräteseite angebracht werden.
Sollte die Anschlussseite umgerüstet werden müssen, sind
Schlauchanschluss-Stutzen und Verschlussstöpsel
gegeneinander auszutauschen, wobei auch eine neue Dichtung
(im Beipack) einzulegen ist. Bei Anschluss an Flüssiggas
(Gasflasche) ist ein den einschlägigen Bestimmungen
entsprechender Druckregler zu montieren.
Wichtig: Um eine sichere Funktionsweise, einen
angemessenen Einsatz der Energie, und eine längere
Lebensdauer Ihres Gerätes zu gewährleisten, vergewissern
Sie sich, dass der Zuleitungsdruck den in der Tabelle 1
"Merkmale der Brenner und Düsen " angegebenen Werten
entspricht.
Anschluss mittels Flexschläuchen
Verwenden Sie für den Anschluss mittels Schläuchen nur
Gasschläuche, die den in der Norm UNI-CIG 7140
vorgeschriebenen Eigenschaften entsprechen und folgende
Innendurchmesser aufweisen müssen:
- 8 mm bei Flüssiggasversorgung;
-13 mm bei Metangasversorgung.
Im Besonderen sind bei Verlegen des Schlauches folgende
Vorschriften zu befolgen:
• Er darf an keiner Stelle mit Teilen in Berührung kommen,
die eine Temperatur von mehr als 50°C erreichen.
• Seine gesamte Länge darf 1500 mm nicht überschreiten.
• Er darf weder Zug- noch Drehbelastungen ausgesetzt
werden; ferner sind zu scharfe Krümmungen oder
Verengungen zu vermeiden.
• Er darf nicht mit spitzen Gegenständen, scharfen Kanten
der Dunstabzugshaube
HOOD
600
mm.
oder beweglichen Teilen in Berührung kommen, und auch
nicht eingeklemmt werden.
• Er muss leicht zugänglich sein, um ihn über die gesamte
Länge hinweg jederzeit mühelos auf seine Beschaffenheit
überprüfen zu können.
Stellen Sie sicher, dass er an beiden Enden fest aufgezogen
wurde und befestigen Sie ihn mittels der Norm UNI-CIG 7141
entsprechenden Schellen. Sollte eine oder mehrere dieser
Bedingungen nicht eingehalten werden können, ist auf
normgerechte (UNI-CIG 9891) Flexschläuche aus Metall
überzugehen.
Sollte der Gasherd gemäß den Bedingungen der Klasse 2,
Unterklasse 1 installiert werden, ist der Gasanschluss
ausschließlich mittels eines der Norm UNI-CIG 9891
entsprechenden Flexschlauches aus Metall vorzunehmen.
Anschluss mittels Inox-Schläuchen mit
hermetischen Wänden
Den am Gerät bereits vorhandenen Schlauchanschluss
entfernen. Bei dem Anschlussstück für den Gaseingang handelt
es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.
Verwenden Sie ausschließlich Schläuche gemäß der Norm
UNI-CIG 9891 und Dichtringe gemäß den jeweilig gültigen
inländischen Normen. Der Anschluss bzw. das Verlegen dieser
Schläuche muss so erfolgen, dass sie bei größter Ausdehnung
eine Länge von 2000 mm nicht überschreiten.
Kontrolle auf Dichtheit
Wichtig: Nach Abschluß der Installationsarbeiten überprüfen
Sie bitte die Dichtheit aller Anschlüsse; verwenden Sie hierzu
auf keinen Fall eine Flamme, sondern eine Seifenlösung.
Nach erfolgtem Anschluss vergewissern Sie sich, daß der Inox-
Schlauch nicht mit beweglichen Teilen in Berührung kommt
oder an irgendeiner Stelle eingedrückt wird.
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Kabel mit einem Normstecker für die auf
dem Typenschild angegebene Belastung; wird das Gerät direkt
an das Stromnetz angeschlossen, ist ein allpoliger Schalter
mit einer Mindestöffnung von 3 mm, der der Strombelastung
und den geltenden Richtlinien entspricht, zwischenzuschalten
(der Erdleiter darf nicht durch den Schalter unterbrochen
werden). Das Versorgungskabel muß so verlaufen, daß es an
keiner Stelle eine Temperatur erreicht, die 50°C über der
Raumtemperatur liegt. Bevor der Anschluss vorgenommen wird,
beachten Sie, daß:
• das Druckminderventil und die Hausanlage die Belastung
durch das Gerät aushalten (siehe Typenschild);
• die Versorgungsanlage mit einer den gesetzlichen
Bestimmungen und Vorschriften entsprechenden Erdung
versehen ist;
• die Steckdose oder der allpolige Schalter bei installierter
Kochmulde leicht zugänglich ist.
NB: Verwenden Sie keine Zwischenstecker, Adapter oder
Abzweigungen, da diese sich überhitzen oder Brand
verursachen könnten. Stecker und Steckdose müssen leicht
zugänglich sein.
Anpassung an die verschiedenen Gasarten
Wird der Gasherd mit einer anderen Gasart betrieben, als die,
für die er vorgesehen wurde (ersichtlich aus dem auf der
Abdeckung angebrachten Etikett), ist wie folgt vorzugehen:
a) Austausch des am Gerät bereits montier ten
Schlauchanschluss-Stutzens gegen den im Beipack
"Herdzubehör" befindlichen Anschlussstutzen.
