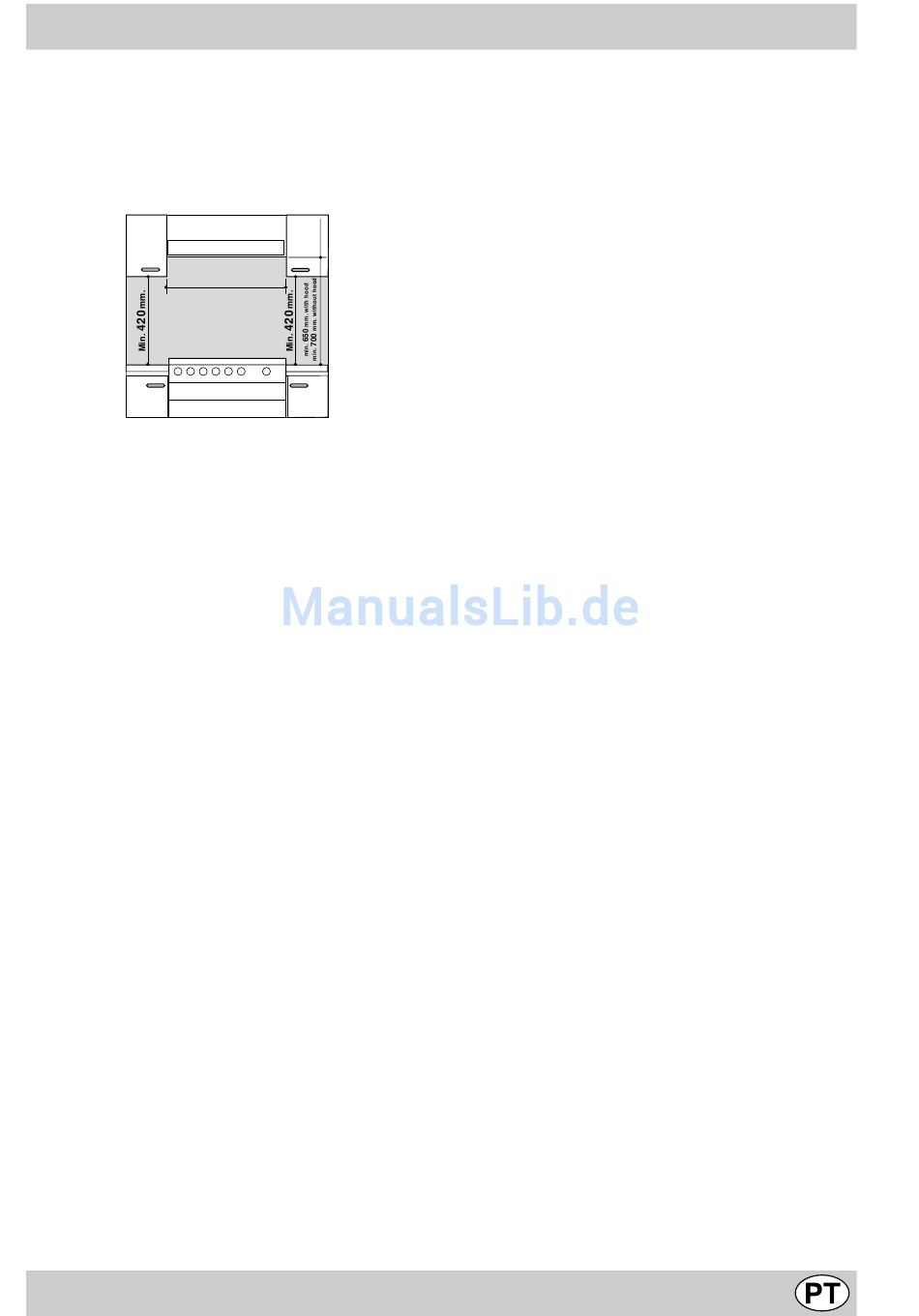

d) Se o fogão for instalado embaixo de um prateleira, esta
deverá estar pelo menos a 420 mm. (milímetros) do pla-
no de trabalho. La distância mínima em que podem estar
os móveis de cozinha inflamáveis, directamente acima
do plano de trabalho, é de 700 mm.
e) A parede em contacto com o lado posterior do fogão
deve ser de material não inflamável.
Min.
Ligação ao gás
A ligação do aparelho à tubagem ou à botija do gás deverá
efectuar-se conforme prescrito pelas Normas Nacionais em
vigor, somente após ter controlado que o mesmo esteja re-
gulado para o tipo de gás com o qual será alimentado. Em
caso contrário, efectuar as operações indicadas no pará-
grafo "Adaptação a diferentes tipos de gás". Em alguns mo-
delos a alimentação do gás pode ser efectuada pelo lado
direito ou esquerdo conforme os casos. Para trocar a liga-
ção é necessário inverter a braçadeira com o tampão de
fecho e substituir a gaxeta de vedação (fornecida com o
aparelho). Em caso de alimentação com gás líquido de bo-
tija, utilizar reguladores de pressão em conformidade com
as Normas Nacionais em vigor.
Importante: para garantir um funcionamento seguro, uma
utilização de energia apropriada e maior duração da apare-
lhagem, assegurar-se que a pressão de alimentação res-
peite os valores indicados na tabela 1 "Características dos
queimadores e dos bicos".
Ligação com tubo flexível
Realize a ligação mediante uma mangueira para gás que
atenda às características indicadas pelos regulamentos
nacionais em vigor. O diâmetro interno da mangueira utili-
zada deve ser de:
-8 mm para alimentação com gás líquido;
-13 mm para alimentação com gás metano.
Em particular, ao instalar estes tubos flexíveis devem ser
respeitadas as seguintes prescrições:
•
O tubo flexível, ao longo do seu trajecto, não deve estar
em contacto em ponto algum, com partes que estejam a
temperaturas superiores a 50°C;
•
Não deve ter um comprimento inferior a 1500 mm.;
•
Não deve estar sujeito a nenhum esforço de tracção e
de torção e além do mais, não deve apresentar curvas
demasiado apertadas ou estrangulamentos;
•
Não deve entrar em contacto com objectos afiados, es-
quinas com as partes móveis ou fique amassado.
•
Deve poder-se inspeccionar facilmente ao longo do seu
percurso de modo a poder controlar o seu estado de
conservação;
Certifique-se que a mangueira esteja bem apoiado nas duas
pontas, e prenda-o mediante braçadeiras de bloqueio nos
termos dos regulamentos nacionais em vigor. Se uma ou
HOOD
600
mm.
mais destas condições não puder ser obedecida, será ne-
cessário recorrer a tubos metálicos flexíveis, nos termos dos
regulamentos nacionais em vigor.
Se o fogão for instalado conforme as condições da classe 2
subclasse 1, seria oportuno ligar-se à rede do gás somente
através do tubo metálico flexível conforme a regulamentos
nacionais em vigor.
Ligação com tubo flexível de aço inoxidável com parede
contínua com rosca
Eliminar a braçadeira presente no aparelho. A junta de en-
trada de gás ao aparelho tem uma rosca 1/2 gás macho
cilíndrico. Utilize exclusivamente tubos em conformidade com
os regulamentos e guarnições de retenção em conformida-
de com os regulamentos nacionais em vigor. A instalação
destes tubos deve ser realizada de maneira que o seu com-
primento, em condições de máxima extensão, não seja mais
de 2000 mm.
Controle da vedação
Importante: ao terminar a instalação controlar a vedação
de todas as juntas utilizando uma solução de sabão e nun-
ca uma chama.
Quando a ligação estiver terminada, assegure-se de que o
tubo metálico flexível não entre em contacto com as partes
móveis ou fique amassado.
Ligação do cabo de alimentação à rede
Montar uma ficha normalizada no cabo, apropriada à carga
indicada na placa de características. Em, caso de ligação
directa à rede é preciso interpor entre o aparelho e a rede
um interruptor omnipolar com abertura mínima entre os con-
tactos de 3 mm, dimensionado à carga e de acordo com as
normas em vigor (o fio de terra não deve ser interrompido
pelo interruptor). O cabo de alimentação deve estar coloca-
do de modo a não atingir em ponto algum uma temperatura
que supere a temperatura ambiente de mais de 50°C. Antes
de efectuar a ligação verificar que:
•
a válvula limitadora e a instalação doméstica possam
suportar a carga da aparelhagem (ver placa de caracte-
rísticas);
•
a instalação de alimentação possua uma ligação à terra
eficaz conforme as normas e as disposições da lei;
•
a tomada e o interruptor omnipolare sejam de fácil aces-
so mesmo com o fogão instalado.
Obs.: não utilize reduções, adaptadores nem derivações
porque poderão causar superaquecimentos ou queimaduras.
A ficha e a tomada devem ser facilmente acessíveis.
Adaptação do plano aos diferentes tipos de gás
Para adaptar o fogão a um tipo de gás diferente para o qual
tinha sido previsto (indicado nas etiquetas fixadas na braça-
deira e na tampa), é preciso efectuar as seguintes opera-
ções:
a) substituir a braçadeira já montada com a que está den-
tro da confecção "acessórios do fogão".
Atenção: O porta borracha para gás líquido tem carimbado
o número 8, o para gás metano o número 13. Utilizar de
qualquer forma a junta de vedação nova.
b) Substituição dos bicos dos queimadores do plano:
•
tirar as grelhas e extrair os queimadores dos seus luga-
res;
•
desparafusar os bicos utilizando uma chave a tubo de 7
mm, e substituí-los com aqueles apropriados para o novo
49
