c) Pour l'installation de hottes, suivez les instructions
contenues dans leur mode d'installation.

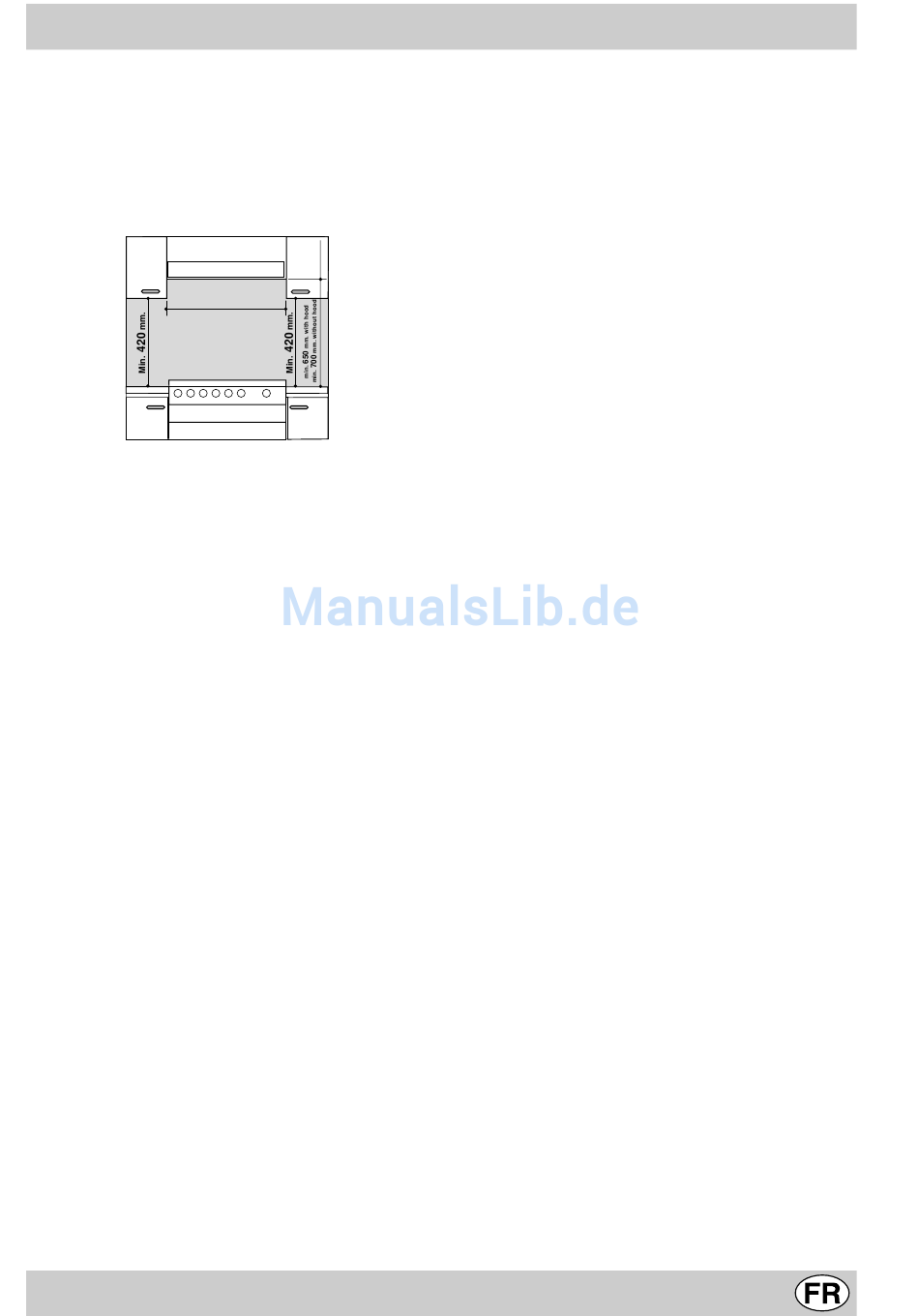

d) Si la cuisinière est installée sous un élément suspendu,
il faut que ce dernier soit placé à au moins 420 mm de
distance du plan. Les meubles de cuisine inflammables
installés juste au-dessus du plan de cuisson doivent
être positionnés à au moins 700 mm de distance de
ce dernier.
Min.
e) La paroi en contact avec la partie arrière de la cuisinière
doit être réalisée en matériel ignifuge.
Raccordement gaz
Raccorder l'appareil à la tuyauterie ou à la bouteille de
gaz conformément aux Normes en vigueur uniquement
après avoir vérifié que l'appareil est bien réglé pour le
type de gaz d'alimentation utilisé. Si nécessaire, effectuer
les opérations décrites dans le paragraphe "Adaptation
aux différents types de gaz". Certains modèles prévoient
l'alimentation de gaz tant à droite qu'à gauche, selon les
cas; pour changer le raccordement, il faut invertir le por-
te-tuyau avec le bouchon de fermeture et remplacer le
joint d'étanchéité (fourni avec l'appareil). Si l'alimentation
s'effectue avec du gaz liquide en bouteille, utiliser les
régulateurs de pression conformes aux Normes en
vigueur.
Important: pour un fonctionnement en toute sécurité, pour
un emploi correct de l'énergie et une plus longue durée
de vie de l'appareil, vérifier que la pression d'alimentation
respecte bien les valeurs indiquées dans le tableau 1
"Caractéristiques des brûleurs et des injecteurs".
Raccordement du tuyau flexible
Le raccordement doit être effectué au moyen d'un tuyau
flexible pour gaz conforme aux caractéristiques indiquées
dans les normes en vigueur. Le diamètre interne du tuyau
à utiliser doit être de:
- 8mm pour l'alimentation avec gaz liquide;
- 13mm pour l'alimentation avec gaz méthane.
Plus particulièrement, pour la mise en oeuvre des tuyaux
flexibles, il faut respecter les prescriptions suivantes:
•
Aucune partie du tuyau ne doit être en contact, en
aucun point, avec des températures supérieures à
50°C.
•
Sa longueur doit être inférieure à 1500 mm;
•
Le tuyau ne doit pas être soumis à traction ou torsion,
en outre il ne doit pas présenter de chicanes trop
étroites ou des étranglements;
•
Le tuyau ne doit pas être en contact avec des corps
tranchants, des arêtes vives et il ne doit être ni écrasé
ni placé contre des parties mobiles;
HOOD
600
mm.
•
Le tuyau doit être placé de manière à pouvoir vérifier
son état de conservation tout le long de son parcours;
Vérifier que le tuyau soit bien installé aux deux extrémités
et le fixer au moyen de bagues de serrages conformes à
la norme en vigueur. Si l'une ou plusieurs de ces conditions
ne peuvent pas être respectées, il faut installer des tuyaux
métalliques flexibles conformes à la norme en vigueur.
Si la cuisinière est installée dans des conditions de clas-
se 2 sous-classe 1, il faut se raccorder au réseau gaz
uniquement par tuyau métallique flexible conforme à la
norme en vigueur.
Raccordement avec tuyau flexible en acier inox, à
paroi continue avec raccords filetés
Eliminer le porte-tuyau installé sur l'appareil. Le raccord
d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle
cylindrique. Utiliser exclusivement des tuyaux conformes
à la Norme en vigueur et des joints d'étanchéité conformes
à la Norme en vigueur. La mise en service de ces tuyaux
doit être effectuée de manière à ce que leur longueur ne
dépasse pas 2000 mm. en extension maximum.
Vérification de l'étanchéité
Important: une fois l'installation terminée, vérifier
l'étanchéité de tous les raccords en utilisant une solution
savonneuse et jamais une flamme. Après avoir effectué
le branchement, veillez à ce que le tuyau métallique flexible
ne soit pas écrasé ni placé contre des parties mobiles.
Branchement du câble d'alimentation au réseau
électrique
Monter sur le câble une fiche normalisée pour la charge
indiquée sur la plaquette des caractéristiques; en cas de
branchement direct au réseau, intercaler entre l'appareil
et l'installation électrique un interrupteur omnipolaire avec
ouverture minimum de 3 mm. entre les contacts,
dimensionné à la charge et conforme aux normes
NFC 15-100 (l'interrupteur ne doit pas interrompre le fil
de la terre). Le câble d'alimentation ne doit pas être soumis
à des températures supérieures de 50°C à celle ambiante.
Avant de procéder au branchement, vérifier que:
•
le plomb réducteur et l'installation de l'appartement
peuvent supporter la charge de l'appareil (voir plaquette
des caractéristiques);
•
l'installation électrique est bien équipée d'une mise à
la terre efficace conformément aux normes et
dispositions de la loi;
•
la prise ou l'interrupteur omnipolaire peuvent aisément
être atteints à cuisinière installée.
N.B: n'utiliser ni réducteurs, ni adaptateurs, ni dérivations
car ils pourraient provoquer des surchauffes ou des
brûlures. La fiche et la prise doivent être d'un accès
facile.
Adaptation du plan de cuisson aux différents types
de gaz
Pour adapter la cuisinière à un type de gaz différent de
celui pour lequel elle est prédisposée (indiqué sur les
étiquettes fixées sur le couvercle), il faut procéder comme
suit:
a) Remplacement des injecteurs des brûleurs du plan de
cuisson:
