Die nachstehend aufgeführten Anweisungen sind an den Fach-
Installateur gerichtet und gelten als Leitlinien zur korrekten
technischen Installation, Einstellung und Wartung gemäß den
geltenden Richtlinien.
Wichtig: Jeder beliebige Eingriff zur Einstellung, Wartung
usw. muß bei stromlosem Gerät vorgenommen werden.
Aufstellung
Wichtig: Dieses Gerät darf nur in ständig belüfteten Räumen
und in Übereinstimmung mit den geltenden Vorschriften der
Normen UNI-CIG 7129 und 7131 installiert und in Betrieb
genommen werden. Folgende Anforderungen müssen gegeben
sein:

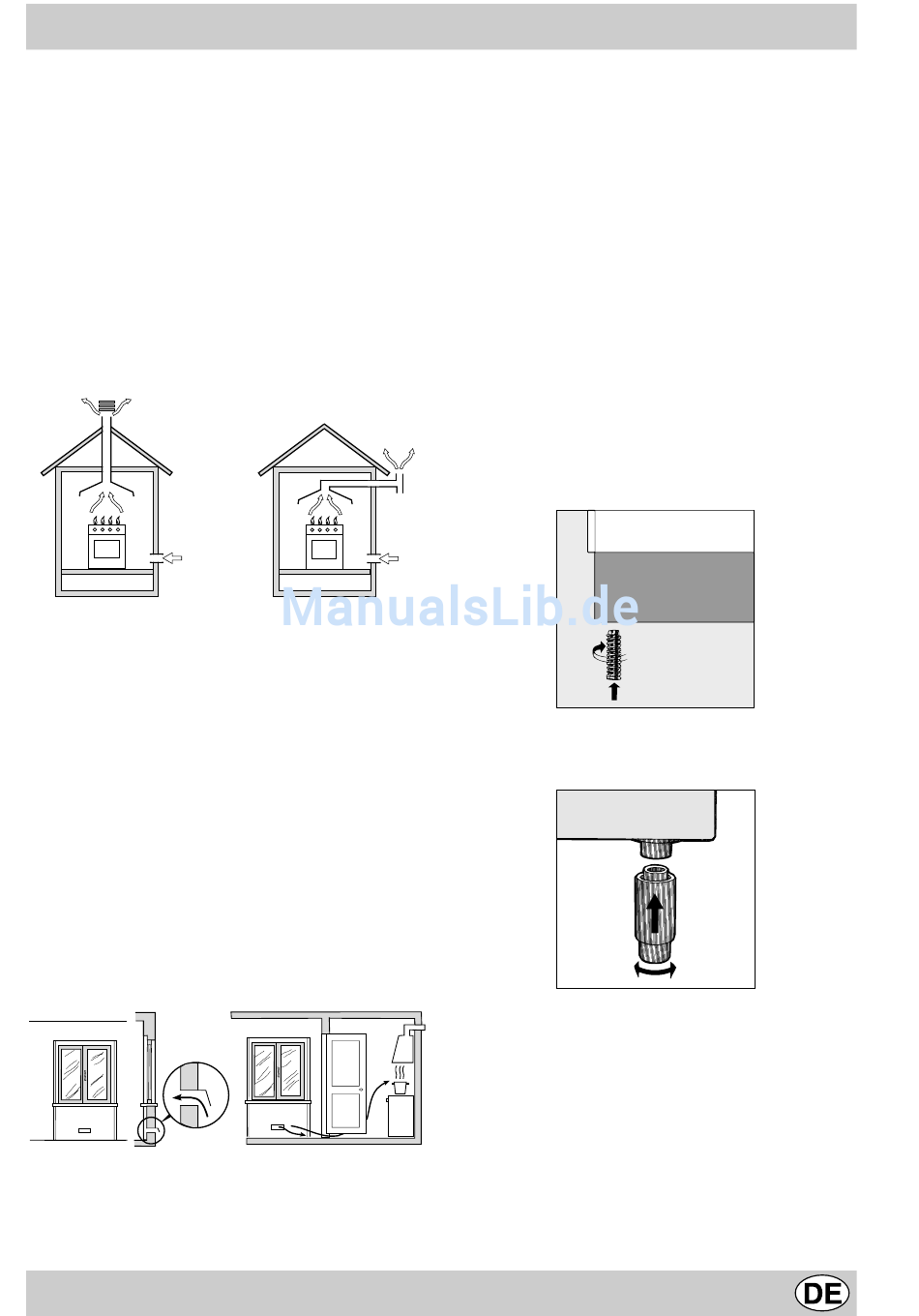

a) Der Raum muß mit einem Abluftsystem für die bei der
Verbrennung entstehenden Abgase ausgestattet sein; dies
kann entweder über einen Abzugsschacht, oder durch einen
sich bei der Inbetriebnahme des Gerätes automatisch
einschaltenden Elektroventilator erfolgen.
In Abzugsschächte oder Kamine mit
Abzweigungen (ausschließlich für
Kochgeräte bestimmt)
b) Der Raum muß mit einem für eine einwandfreie Verbrennung
notwendigen Belüftungssystem ausgestattet sein. Das
erforderliche Luftvolumen darf 2 m3/h pro kW der
installierten Leistung nicht unterschreiten. Das System kann
mittels eines Belüftungsschachtes, mit Luftaufnahme direkt
aus dem Freien, mit einem Nutzquerschnitt von mindestens
100 cm 2 verwirklicht werden, der so ausgelegt sein muß,
daß ein unabsichtliches Verstopfen vermieden wird. Für die
Geräte, die nicht mit einem Flammenausfall-
Sicherheitssystem ausgerüstet sind, müssen die genannten
Belüftungsöffnungen um 100% vergrößert werden.
(Mindestgröße 200cm 2
durch angrenzende Räume, die mit einem ins Freie
führenden Belüftungsschacht, wie oben angegeben,
versehen sind, bei denen es sich nicht um Gebäudeteile
gemeinsamen Gebrauchs, noch um Räumlichkeiten, in
denen Brandgefahr bestehen kann oder um Schlafzimmer
handeln darf (Abb. B).
Detail A
A
Beispiel einer Zuluftöffnung für
die Verbrennungsluft
Abb. A
c) Werden mehrere Gasflammen gleichzeitig für längere Zeit
benutzt, könnte sich eine zusätzliche Belüftung als
notwendig erweisen, wie z.B. durch Öffnen eines Fensters
Installationsanleitungen
Direkt ins Freie
)(Abb.A).Oder auf indirekte Weise
Angrenzender Zu belüftender
Raum Raum
Vergrößerung des Lichtspalts zwi
schen Tür und Fußboden
Abb. B
oder durch eine noch stärkere Belüftung, die die Leistung
mechanischer Belüftungssysteme, falls vorhanden,
optimiert.
d) Flüssiggase, die schwerer als die Luft sind, stauen sich im
unteren Raumbereich. Räume, in denen Gasflaschen mit
GPL-Flüssiggas gelagert werden, müssen demnach in
Bodenhöhe mit geeigneten Abzugsöffnungen ins Freie
ausgestattet werden, damit das Gas im Falle eventueller
Gasverluste nach unten hin abziehen kann. Demnach
dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die
unter der Erde liegen (Keller usw.) installiert oder gelagert
werden, auch dann nicht, wenn sie bereits leer oder nur
noch halb gefüllt sein sollten. Es ist empfehlenswert, nur
die in Verwendung befindliche Gasflasche im Raum zu
bewahren, und diese so aufzustellen, dass sie keiner
direkten Einwirkung von Wärmequellen (Backöfen, Kamine,
Öfen usw.), die einen Temperaturanstieg von mehr als 50°C
bewirken könnten, ausgesetzt wird.
Nivellieren
Um den Herd korrekt eben ausrichten zu können, werden
höhenverstellbare Stellfüße mitgeliefert. Bei Bedarf können
diese in die entsprechenden in den Bodenecken des Gerätes
befindlichen Sitze eingesetzt werden.
Montage der Füße (nur an einigen Modellen)
Die mitgelieferten Füße sind unter dem Herdboden
einzustecken.
Installation des Herdes
Das Gerät kann neben Unterschränke installiert werden, deren
Höhe die des Kochfeldes nicht überragt. Die mit der Rückwand
des Herdes in Berührung stehende Wand muß aus nicht
entzündbarem Material beschaffen sein. Bei in Betrieb
befindlichem Herd kann seine Rückwand eine die
Raumtemperatur um 50°C übersteigende Temperatur
erreichen. Um eine korrekte Installation des Herdes zu
gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:
a) Das Gerät kann in der Küche, im Eßzimmer oder in einer
Einzimmerwohnung, jedoch nicht im Bad, installiert werden
b) Die an das Gerät angrenzenden Schränke sind mindestens
200 mm von der Arbeitsfläche des Herdes entfernt
aufzustellen, wenn die Herdarbeitsfläche die der Schränke
