Installations- und Betriebshandbuch

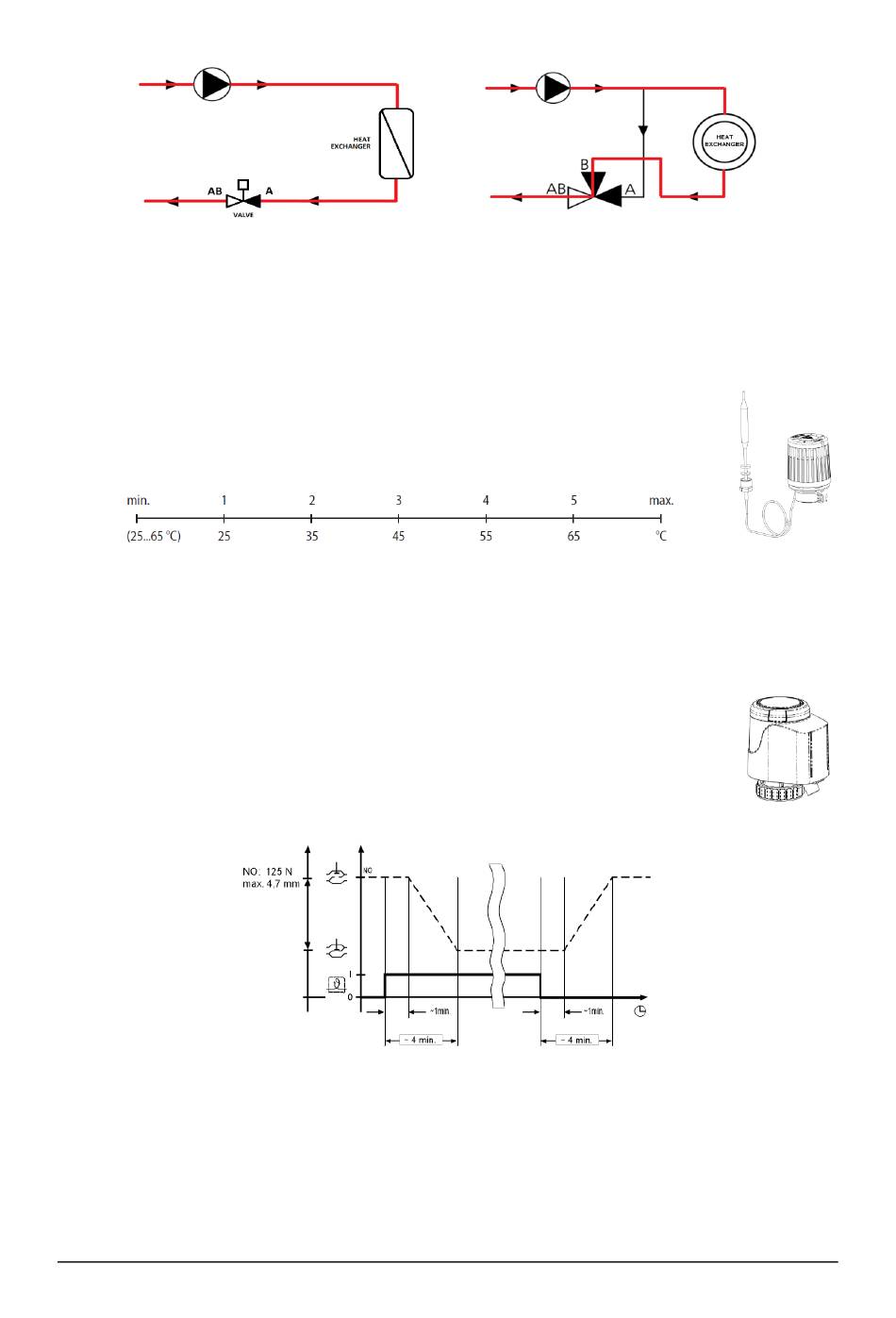

Schaltung des 2-Wege-Ventils
7.1.
Regelung des Wärmetauschers durch das Ventil mit thermostatischem
Kopf
Der thermostatische Kopf zum 2-Wege-Ventil (TV) und 3-Wege-Ventil (TVT) wird jeweils in der Ausführung
mit getrenntem Sensor (Temperaturbereich 25 - 65°C) – Temperaturregelung der Austrittsluft geliefert. Die
gewünschte Schließungstemperatur von Wasser wird auf der Kopfskala (1-5) eingestellt. In Bezug auf die
Ziffern am Kopf sind die Temperaturstufen wie folgt dargestellt:
7.2.
Regelung des Wärmetauschers durch das Ventil mit elektrothermischem
Kopf
Der elektrothermische Ventilantrieb zum Warmwasserwärmetauscher ist in der nicht eingebauten
Ausführung 2-Wege-Ventil (ETVQ) oder 3-Wege-Ventil (ETVT) lieferbar.
Ausführung „normal geöffnet" (NO)
Wenn sich der thermische Antrieb unter Spannung befindet, erwärmt sich der elektrisch beheizte Sensor.
Nach Ablauf der „toten" Zeit zum stufenlosen Öffnen des thermischen Antriebs infolge der Abkühlung des Sensors.
Hinweis:
Bei einer Funktionsprüfung ist der Zeitverzug (tote Zeit) zu berücksichtigen! Die Zeit des Öffnens und des Schließens hängt von
der Umgebungstemperatur ab. Elektrische Daten: 230V/50Hz-3V, IP 54.
8
TV, ETVQ
Schaltung des 3-Wege-Ventils
TVT, ETVT
Technische Änderungen vorbehalten
