Installations- und Betriebshandbuch
hergestellten Öffnungen an des schleier zu befestigen. Der schleier ist in die gewünschte Position zu stellen, die Gewindestangen
sind durch die U-Profile zu ziehen und mit den Unterlegscheiben und den Muttern zu sichern.
6.2.
Wandaufhängung ZN-Easy
Die Türeinheit wird an vier Aufhängepunkten am Mantel des schleier aufgehängt. Die Aufhängepunkte sind vom Außen
zugänglich, und an des schleier sind sie vom Hersteller mit Nietmuttern bestückt (M8 Gewinde).
Als Zubehör zu der Wandaufhängung ZN-Easy wird (auf Bestellung) geliefert:
2x Wandkonsole, 4x Nietunterlegscheibe Größe 6, 4x Schraube M8x30 - 8.8, 4x flache Unterlegscheibe Größe 8, flexible
Unterlegscheibe Größe 8.
Die Wandaufhängungen erlauben zwei Arten der Montage.

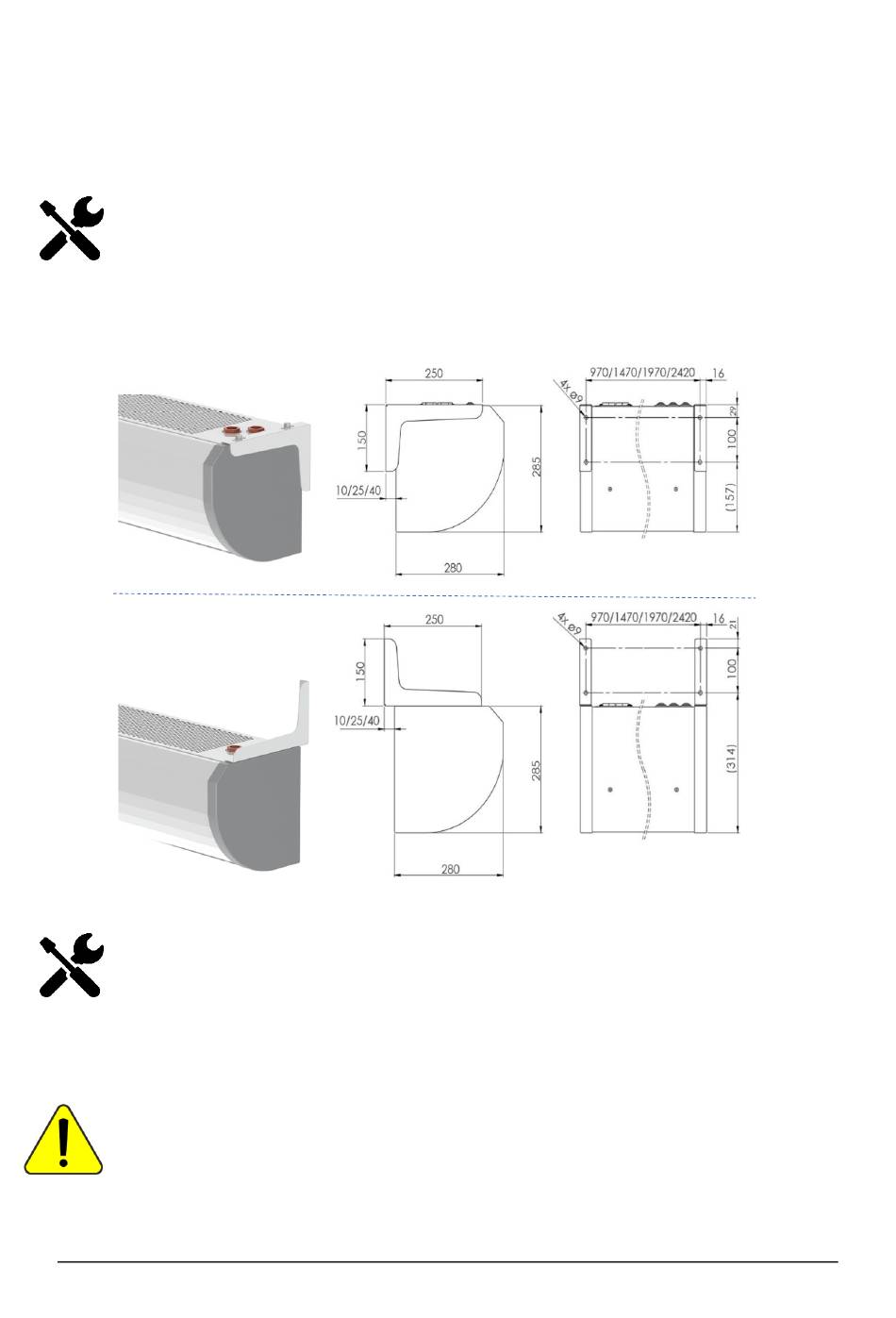

Variante Nr.1
Variante Nr. 2
Bemessen Sie die Position des schleier und der Wandaufhängung. Markieren Sie die Ankerpunkte und bohren Sie die Wandlöcher
zum Einbau der Dübel. Die Wandaufhängung ist mit entsprechendem Verbindungsmaterial an die Wand zu befestigen. Der Einbau
der Wandaufhängung an der schleier erfolgt mit den mitgelieferten Schrauben und den Unterlegscheiben. Achten Sie auf den
Einbau kompletter Schraubenmenge und des gesamten wichtigen Verbindungsmaterials.
6.3.
Horizontaler Einbau – allgemeine Informationen
Benutzen Sie nur die geeigneten Anker und Dübel. Überprüfen Sie sorgfältig die Montagesituation und die Einsatzeignung des
Anker- und Verbindungsmaterials, sowie die Tragfähigkeit der Baukonstruktion. Der Hersteller übernimmt keine Verantwortung
für die ungeeignet verwendeten Dübel oder sonstiges ungeeignetes Verbindungs- und Aufhängungsmaterial!
Achten Sie auf den richtigen Einbau aller Muttern auf alle Teile der Zusammenstellung. Achten Sie auf die Endlage der Gewinde,
um die Lösung und den Absturz des schleier durch das Drehen zu vermeiden.
6
Technische Änderungen vorbehalten
