Installations- und Betriebshandbuch
8.2.
BASE Wandregler
Der BASE Regler ist für die Steuerung des Lüfters und des (Warmwasser- und elektrischen) Heizungsgeräts bestimmt, und dies mit
der Anschlussmöglichkeit von externen Komponenten (Türkontakt, Raum- oder Auslassthermostat). Die Funktion des Reglers ist
durch den Typ der Elektrodokumentation spezifiziert. Der Regler ist zum Wandeinbau bestimmt, und es wird dazu eine spezielle
Bedienungsanleitung geliefert.
Entsprechendes elektrisches Schema befindet sich unter dem Deckel des Elektroanschlusses in des schleier. Das Schema zum
jeweiligen gelieferten Produkt ist gültig, auf Wunsch des Kunden, bzw. aus den Fertigungsgründen kann es jedoch an eine konkrete
Anforderung angepasst werden. Die Verbindung zwischen dem Schleier und dem Regler wird mit einem UTP Kabel mit dem
Endverschluss RJ 45 hergestellt (als fakultatives Zubehör in verschiedenen Längen bestellbar).

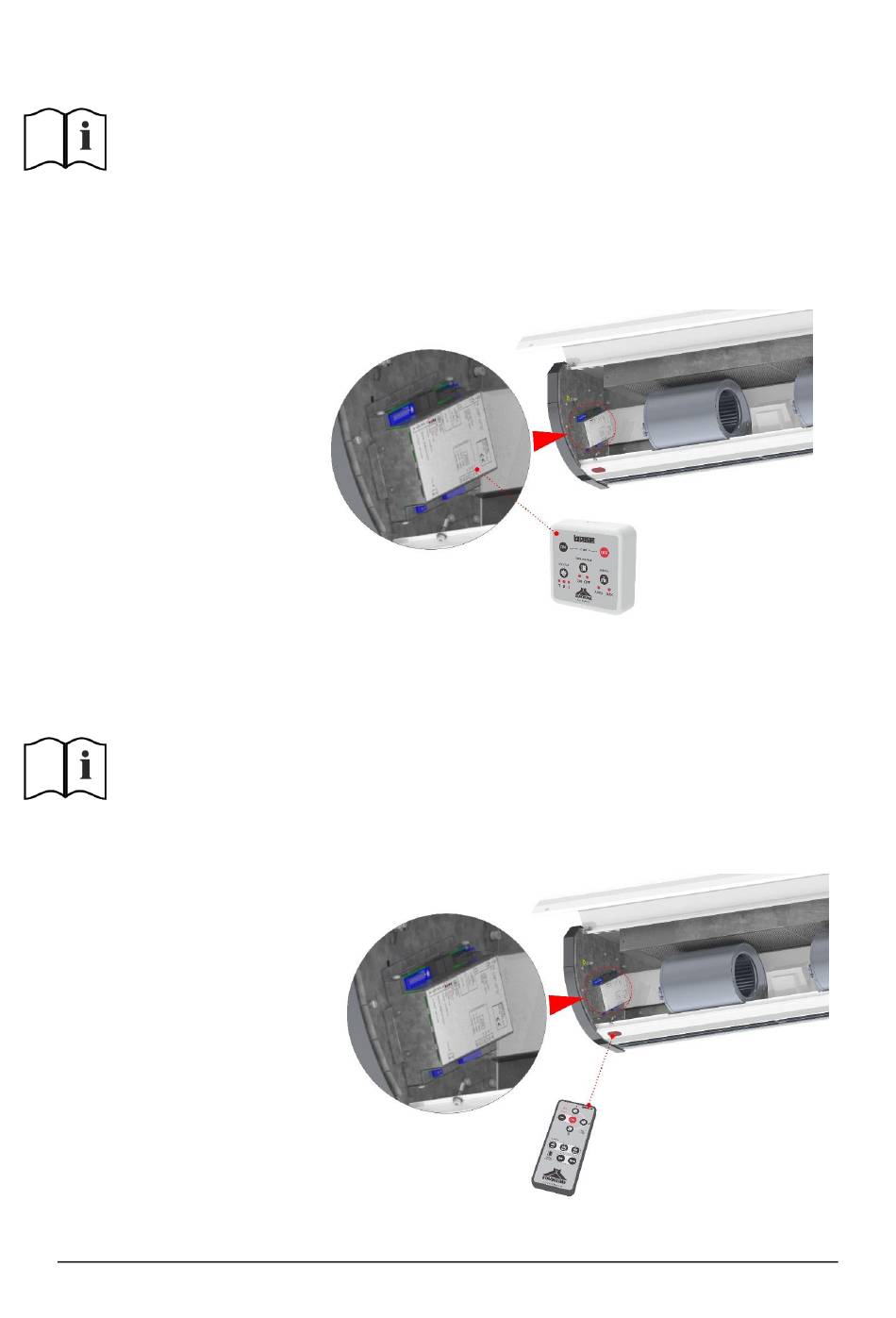

BASE teuerungsplatine
8.3.
BASE IR Fernsteller
Drahtloser BASE IR Fernsteller ist für die Steuerung des Lüfters und des (Warmwasser- und elektrischen) Heizungsgeräts bestimmt,
und dies mit der Anschlussmöglichkeit von externen Komponenten (Türkontakt, Raum- oder Auslassthermostat). Die Funktion des
Reglers ist durch den Typ der Elektrodokumentation spezifiziert. Der Regler wurde als ein drahtloser Fernsteller entworfen, und
daher ist kein Einbau erforderlich. Es wird dazu eine spezielle Bedienungsanleitung geliefert.
Entsprechendes elektrisches Schema befindet sich unter dem Deckel des Elektroanschlusses in des schleier. Das Schema zum
jeweiligen gelieferten Produkt ist gültig, auf Wunsch des Kunden, bzw. aus den Fertigungsgründen kann es jedoch an eine konkrete
Anforderung angepasst werden.
BASE Steuerungsplatine
10
BASE Regler B 86 x H 86 x T 25 [mm]
BASE-IR Regler
B 40 x H 98 x T 14 [mm]
IP 20
Technische Änderungen vorbehalten
IP 20
