Installations- und Betriebshandbuch
1012
0x03F2
1014
0x03F4
1016
0x03F6
1018
0x03F8
1020
0x03FA
1022
0x03FC
Register zum Schreiben:
DEC
HEX
Adresse
Adresse
2000
0x07D0
2001
0x07D1
2002
0x07D2
2003
0x07D3
2004
0x07D4
2005
0x07D5
9.
Elektrischer Anschluss des schleier
Die Lufteinheit muss durch einen geeigneten Leitungsschutzschalter in
Übereinstimmung mit ihren elektrischen Parametern geschützt werden –
siehe beiliegendes elektrisches Schema. Zuerst ist der Anschluss der
vorbereiteten Kabel nach dem beiliegenden elektrischen Schema an die
Klemmen auszuführen, dann erfolgt die Kontrolle des Anschlusses, die
Verbindung und erst dann die Einschaltung der Einspeisung. Verwenden
Sie die Kabelleitungen mit einem nach der Strombelastung geeignet
ausgelegten Querschnitt – siehe die Elektrodokumentation.
Die elektrischen Kabeltüllen befinden sich jeweils auf der linken Seite des
schleier.
Beim
Warmwassereinheiten ohne Heizung ist der Deckel des schleier mit einem
Inbusschlüssel zu öffnen und die Kabel sind durch die Kabeltüllen zu
ziehen. Bei den Einheiten mit elektrischem Heizungsgerät ist der
Dosendeckel auf der oberen Seite des schleier (neben den Tüllen) mit dem
Inbusschlüssel zu öffnen.
Achten Sie darauf, dass das Kabel weder verdreht noch irgendwie
verformt ist. Zur einfachen Manipulation sind die freien Enden
einzelner Leiter ausreichend lang zu lassen, und erst wenn Sie sich
sicher sind, dass der Leiter ausreichend lang ist, führen Sie die
Verkürzung durch.
Beachten Sie die allgemein gültigen Bestimmungen für das jeweilige
Land, insbesondere dann die Norm ČSN 12 2002 und sonstige
mitgeltende Vorschriften. Bei jeder Wartungstätigkeit ist der schleier
vom Netz zu trennen. Der Anschluss und die Erdung der elektrischen
Anlage oder deren Teile muss insbesondere der Norm ČSN 33 2190,
33 2000-5-51 ed.3, 33 2000-5-54 ed.3 entsprechen. Jegliche
Wartungsarbeiten am Elektroteil dürfen nur von einer Fachkraft mit
entsprechender Qualifikation nach der Verordnung §6 ČBU Nr. 50/78
GBl. durchgeführt werden.
12
UINT32
Anzahl der Relaisschaltungen 1
UINT32
Anzahl der Relaisschaltungen 2
UINT32
Anzahl der Relaisschaltungen 3
UINT32
Anzahl der Relaisschaltungen 4
UINT32
Anzahl der Relaisschaltungen 5
UINT32
Anzahl der Relaisschaltungen 6
Typ
Bedeutung
UINT16
Steuerwort
Gewünschte Ventilatorstufe
UINT16
beim Türöffnen
Gewünschte Ventilatorstufe
UINT16
beim Türschließen
UINT16
Gewünschter Heizungsmodus
UINT16
-
Korrektur des
INT16
Temperaturfühlers (x0,1°C)
Anschließen
der
Elektroinstallation
Bemerkung
Bit0.. EIN/AUS
Bit1..Freigabe des Türkontakts
Bit2..Polarität des Türkontakts (0=NO, 1=NC)
1..3
0..3 – wird noch nicht genutzt!!
0=OFF, 1=AUTO, 2=MAX
Wird noch nicht genutzt!!
Im Bereich +/-10°C
der

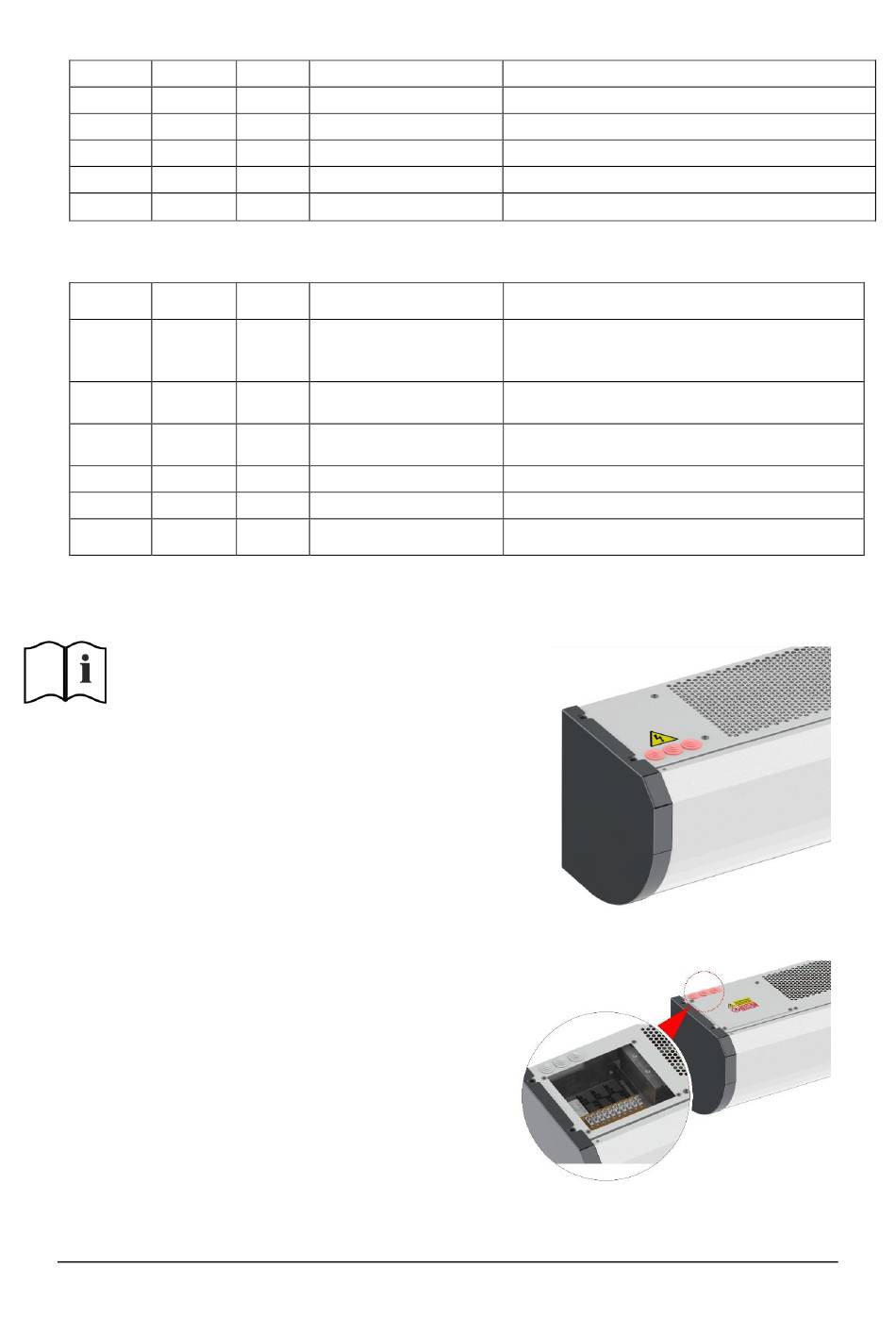

Abbildung der Kabeltüllen für die
Warmwassereinheiten
Abbildung der Kabeltüllen für der schleieren
mit elektrischem Heizungsgerät
Technische Änderungen vorbehalten
