Vaillant ecoTEC exclusive VC 206/5-7 Betriebsanleitung Seite 6

3 Produktbeschreibung

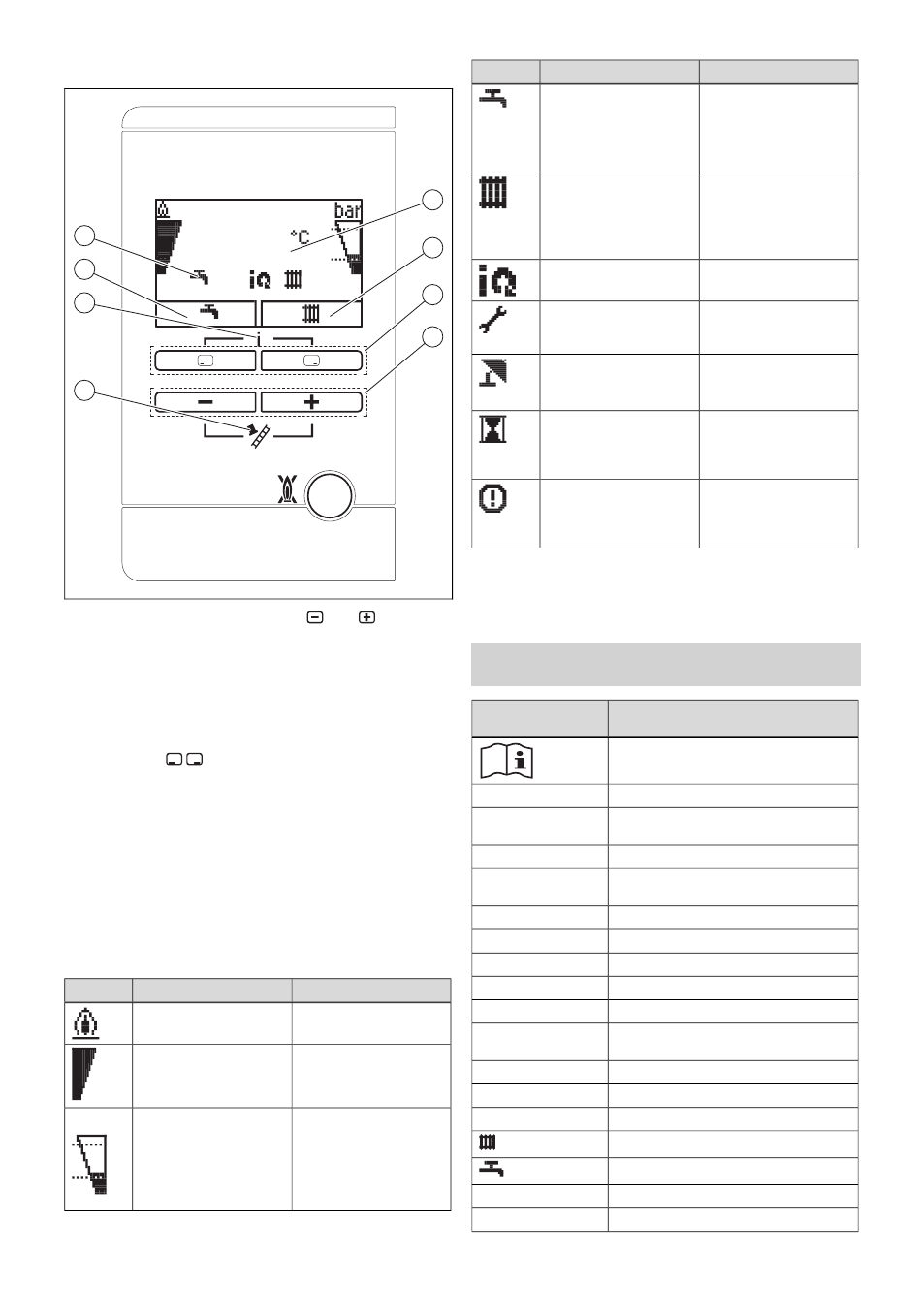

3.3 Bedienfeld
50
8
7
6
5
1 Aktuelle Heizungsvor-
lauftemperatur, Füll-
druck der Heizungs-
anlage, Betriebsart,
Fehlercode oder ergän-
zende Informationen
2 Aktuelle Belegung der
rechten Auswahltaste
3 Linke und rechte Aus-
wahltasten
Die Beleuchtung des Displays schaltet sich ein, wenn Sie
–
das Produkt einschalten oder
–
während das Produkt eingeschaltet ist, eine Taste be-
tätigen. Dieser Tastendruck löst zunächst keine weitere
Funktion aus.
Die Beleuchtung erlischt nach einer Minute, wenn Sie keine
Taste betätigen.
3.4 Angezeigte Symbole
Symbol Bedeutung
Ordnungsgemäßer
Brennerbetrieb
Momentaner Brenner-
Modulationsgrad
bar Momentaner Fülldruck
der Heizungsanlage
Die gestrichtelten Linien
markieren den zulässi-
gen Bereich.
6
1
2
3
4
– und –Taste
4
5 Schornsteinfegerbetrieb
(nur für Schornstein-
feger!)
6 Zugang zum Menü für
Zusatzinformationen
7 Aktuelle Belegung der
linken Auswahltaste
8 Aktiver Betriebszustand
Erläuterung
Brenner an
–
permanent an: Füll-
druck im zulässigen
Bereich.
–
blinkt: Fülldruck
außerhalb des zu-
lässigen Bereichs.
Symbol Bedeutung
Warmwasserbereitung
aktiv
Heizbetrieb aktiv
Green iQ Modus aktiv
Wartung erforderlich
Sommerbetrieb aktiv
Heizbetrieb ist ausge-
schaltet
Brennersperrzeit aktiv
Fehler im Produkt
F.XX
3.5 Angaben auf dem Typenschild
Das Typenschild ist werksseitig auf der Unterseite des Pro-
dukts angebracht.
Gültigkeit: Österreich
ODER Schweiz
Angabe auf dem Bedeutung
Typenschild
Anleitung lesen!
VC(W) ... Typenbezeichnung
..6/5-7 Leistung Brennwert/Produktgeneration-
Ausstattung
ecoTEC exclusive Produktbezeichnung
2H, G20 20 mbar Werksseitige Gasgruppe und Gas-
(2 kPa) anschlussdruck
ww/jjjj Produktionsdatum: Woche/Jahr
Kat. Zugelassene Gerätekategorien
Type Zugelassene Gasgerätearten
PMS Zulässiger Gesamtüberdruck
T Max. Vorlauftemperatur
max.
ED 92/42 aktuelle Wirkungsgradrichtlinie mit 4*
erfüllt
V Hz Netzspannung und Netzfrequenz
W max. elektrische Leistungsaufnahme
IP Schutzart
Heizbetrieb
Warmwasserbereitung
P Nennwärmeleistungsbereich
Q Wärmebelastungsbereich
Betriebsanleitung ecoTEC exclusive 0020196892_03
Erläuterung
–
permanent an: Zapf-
betrieb, bevor Bren-
ner an
–
blinkt: Brenner an im
Zapfbetrieb
–
permanent an: Wär-
meanforderung Heiz-
betrieb
–
blinkt: Brenner an im
Heizbetrieb
–
permanent an: Ener-
giesparmodus aktiv
Informationen zur War-
tungsmeldung im „Live
Monitor".
Zur Vermeidung häufi-
gen Ein- und Ausschal-
tens (erhöht die Lebens-
dauer des Produkts).
Erscheint anstelle der
Grundanzeige, ggf.
erläuternde Klartext-
anzeige.
