Inbetriebnahme ausschließlich durch qualifizierten Fachhandwerker.
Verbrennungsgefahr! Die Umwälzpumpe kann
sehr heiß werden; dies führt zu Verbrennungs-
gefahren bei Kontakt mit der Umwälzpumpe.
3
sec
10
min
Regelungsart
auswählen
10

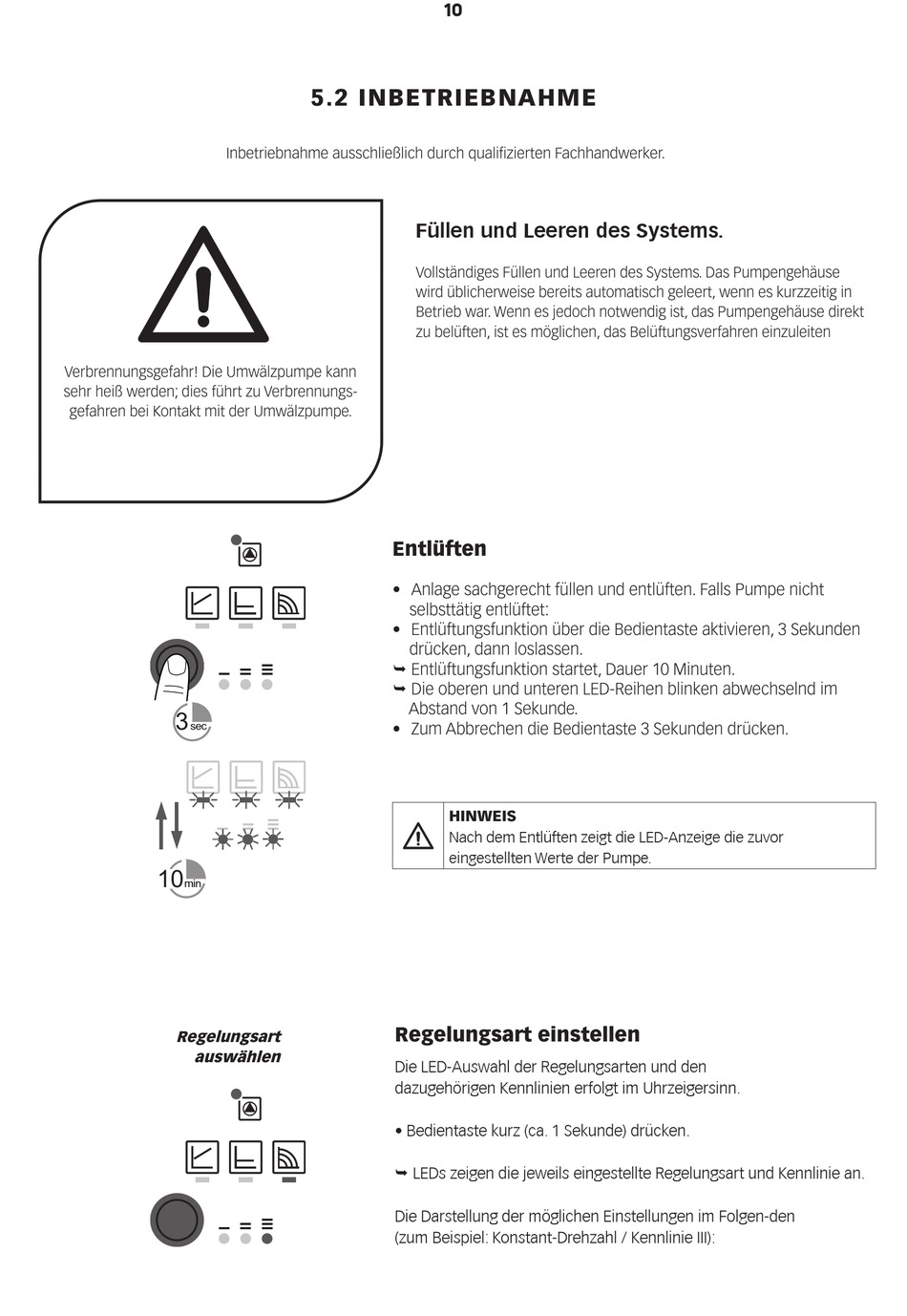

5.2 INBETRIEBNAHME
Füllen und Leeren des Systems.
Vollständiges Füllen und Leeren des Systems. Das Pumpengehäuse
wird üblicherweise bereits automatisch geleert, wenn es kurzzeitig in
Betrieb war. Wenn es jedoch notwendig ist, das Pumpengehäuse direkt
zu belüften, ist es möglichen, das Belüftungsverfahren einzuleiten
Entlüften
• Anlage sachgerecht füllen und entlüften. Falls Pumpe nicht
selbsttätig entlüftet:
• Entlüftungsfunktion über die Bedientaste aktivieren, 3 Sekunden
drücken, dann loslassen.
Entlüftungsfunktion startet, Dauer 10 Minuten.
Die oberen und unteren LED-Reihen blinken abwechselnd im
Abstand von 1 Sekunde.
• Zum Abbrechen die Bedientaste 3 Sekunden drücken.
HINWEIS
Nach dem Entlüften zeigt die LED-Anzeige die zuvor
eingestellten Werte der Pumpe.
Regelungsart einstellen
Die LED-Auswahl der Regelungsarten und den
dazugehörigen Kennlinien erfolgt im Uhrzeigersinn.
• Bedientaste kurz (ca. 1 Sekunde) drücken.
LEDs zeigen die jeweils eingestellte Regelungsart und Kennlinie an.
Die Darstellung der möglichen Einstellungen im Folgen-den
(zum Beispiel: Konstant-Drehzahl / Kennlinie III):
