6.1 EINSTELLBARER SICHERHEITSTEMPERATURBEGRENZER MIT EXTERNEM
KAPILLARFÜHLER

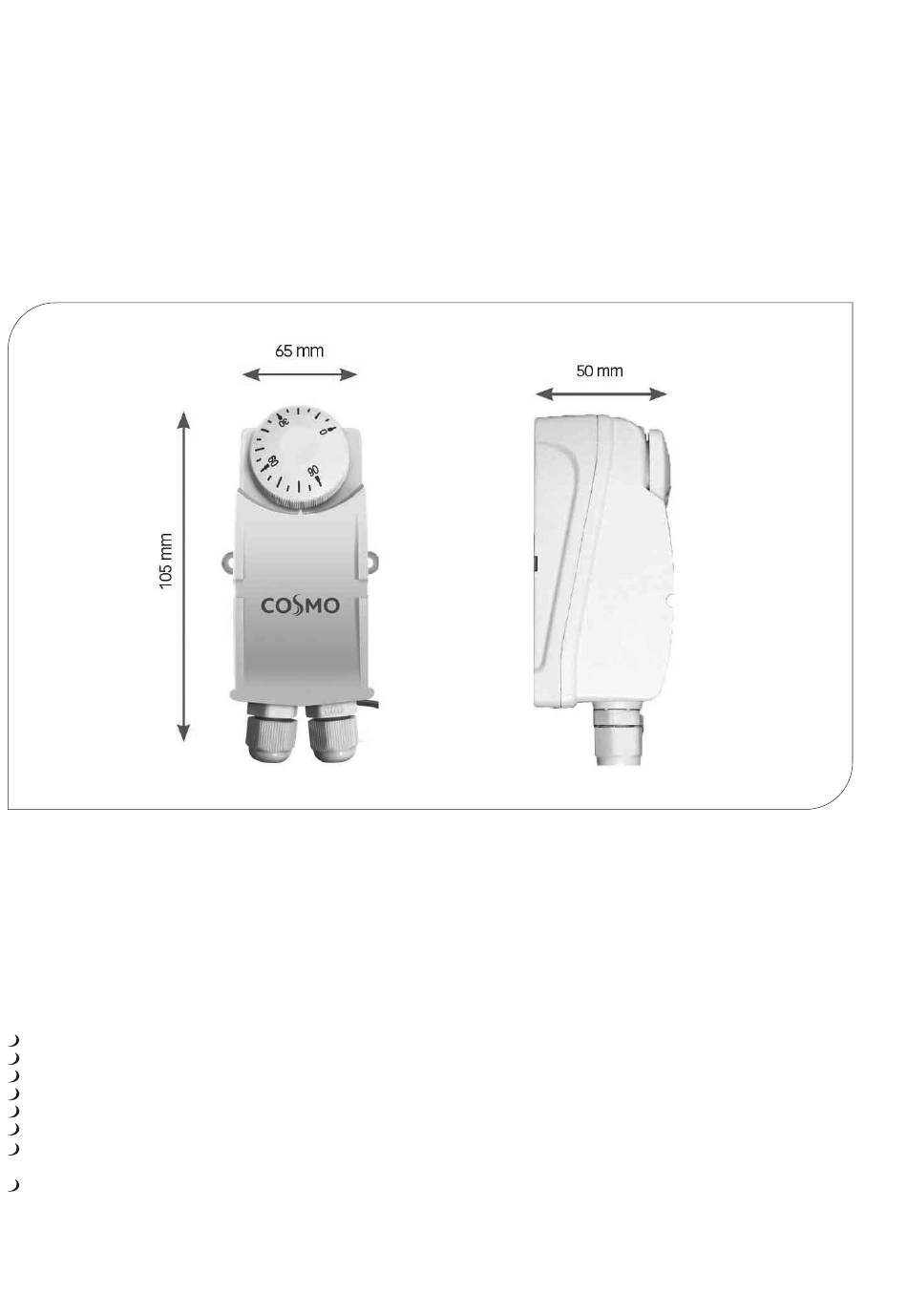

ABB. F
BEDIENUNG
HINWEIS:
Der Thermostat hat ein drehbares Handrad mit Temperaturskala. Zum Drehen muss das Handrad aus der dahinterliegenden
Bei Verwendung einer Pumpenabschaltung
Verzahnung gelöst sein, ziehen Sie es dazu ca. 5 mm vom Gehäuse ab. Nun drehen Sie das Handrad, bis Ihre gewünschte Temperatur mit der Markie-
(empfohlen) sind die Öffnerkontakte des
rung auf dem Gehäuse übereinstimmt.
Abschaltmoduls und die Sicherheitstempera-
Zum Blockieren der eingestellten Temperatur drücken Sie das Handrad in Richtung des Gehäuses, bis es in die Verzahnung einrastet. Wenn Sie nachträg-
lich die Temperatur ändern wollen, lösen Sie das Handrad aus der Verzahnung (wie oben beschrieben) und drehen es entsprechend der gewünschten
turbegrenzer in Serie zu schalten.
Temperatur. Anschließend drücken Sie das Handrad wieder ein.
TECHNISCHE DATEN
Betriebsspannung
230V AC 50Hz
Kontakt
1 Wechsler
Schaltstrom
15 (2) A
Einstellbereich
0°C - 90°C
Fühlerelement
Flüssigkeitsfühler
Schutzklasse
IP 20
Kapillarrohr
L: 90 mm
Ø: 6,6 mm
Kapillarleitung
ca. 100 cm lang
6. SICHERHEITSTHERMOSTAT
Anschluss 1 = gemeinsam.
Anschluss 2 = öffnet den Stromkreis,
wenn Solltemperatur erreicht wurde.
15
+
°C
T
2
3 1
U
PH
N
