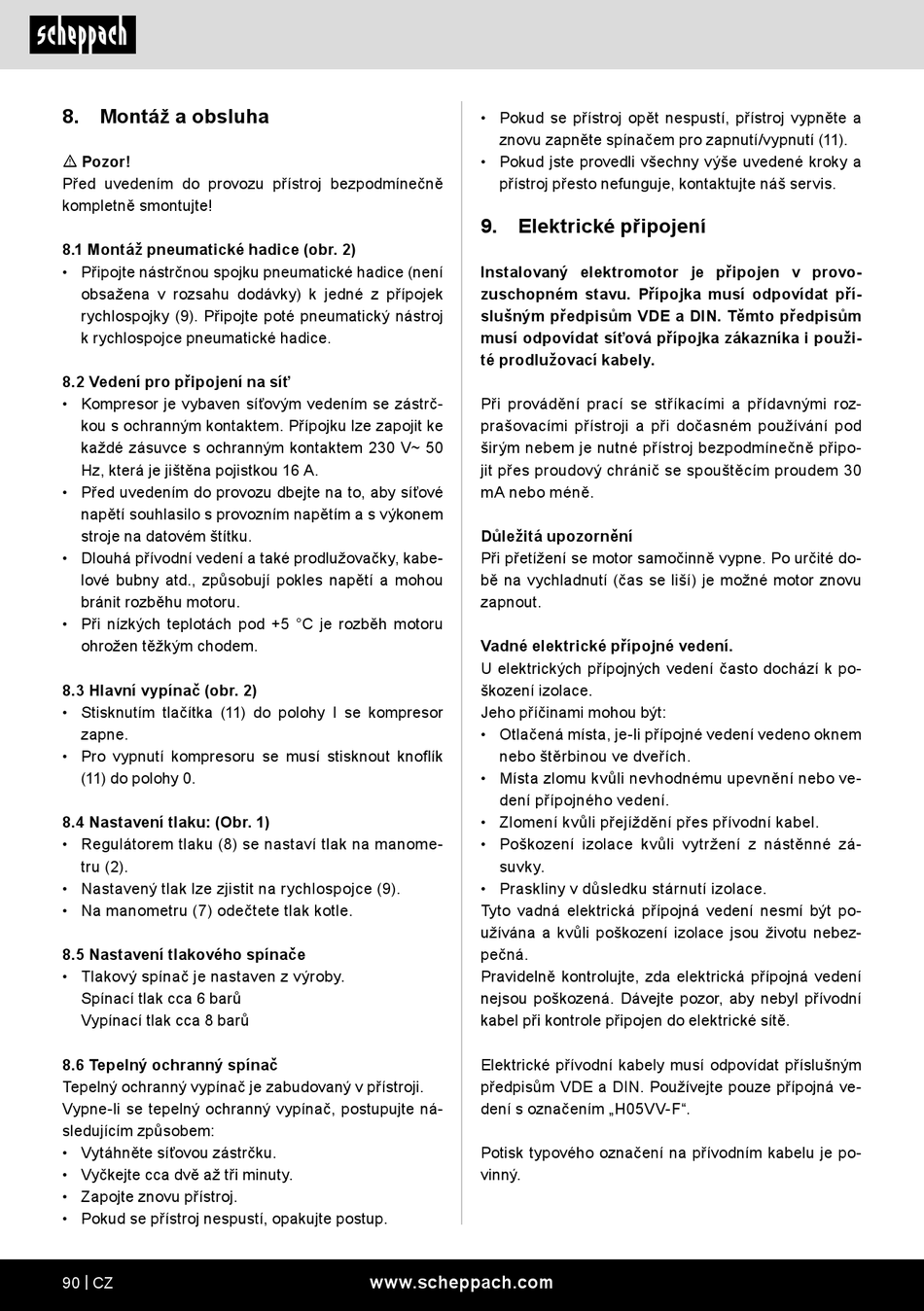

8. Montáž a obsluha
m Pozor!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontujte!
8.1 Montáž pneumatické hadice (obr. 2)
• Připojte nástrčnou spojku pneumatické hadice (není
obsažena v rozsahu dodávky) k jedné z přípojek
rychlospojky (9). Připojte poté pneumatický nástroj
k rychlospojce pneumatické hadice.
8.2 Vedení pro připojení na síť
• Kompresor je vybaven síťovým vedením se zástrč-
kou s ochranným kontaktem. Přípojku lze zapojit ke
každé zásuvce s ochranným kontaktem 230 V~ 50
Hz, která je jištěna pojistkou 16 A.
• Před uvedením do provozu dbejte na to, aby síťové
napětí souhlasilo s provozním napětím a s výkonem
stroje na datovém štítku.
• Dlouhá přívodní vedení a také prodlužovačky, kabe-
lové bubny atd., způsobují pokles napětí a mohou
bránit rozběhu motoru.
• Při nízkých teplotách pod +5 °C je rozběh motoru
ohrožen těžkým chodem.
8.3 Hlavní vypínač (obr. 2)
• Stisknutím tlačítka (11) do polohy I se kompresor
zapne.
• Pro vypnutí kompresoru se musí stisknout knoflík
(11) do polohy 0.
8.4 Nastavení tlaku: (Obr. 1)
• Regulátorem tlaku (8) se nastaví tlak na manome-
tru (2).
• Nastavený tlak lze zjistit na rychlospojce (9).
• Na manometru (7) odečtete tlak kotle.
8.5 Nastavení tlakového spínače
• Tlakový spínač je nastaven z výroby.
Spínací tlak cca 6 barů
Vypínací tlak cca 8 barů
8.6 Tepelný ochranný spínač
Tepelný ochranný vypínač je zabudovaný v přístroji.
Vypne-li se tepelný ochranný vypínač, postupujte ná-
sledujícím způsobem:
• Vytáhněte síťovou zástrčku.
• Vyčkejte cca dvě až tři minuty.
• Zapojte znovu přístroj.
• Pokud se přístroj nespustí, opakujte postup.
90 | CZ
• Pokud se přístroj opět nespustí, přístroj vypněte a
znovu zapněte spínačem pro zapnutí/vypnutí (11).
• Pokud jste provedli všechny výše uvedené kroky a
přístroj přesto nefunguje, kontaktujte náš servis.
9.
Elektrické připojení
Instalovaný elektromotor je připojen v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použi-
té prodlužovací kabely.
Při provádění prací se stříkacími a přídavnými roz-
prašovacími přístroji a při dočasném používání pod
širým nebem je nutné přístroj bezpodmínečně připo-
jit přes proudový chránič se spouštěcím proudem 30
mA nebo méně.
Důležitá upozornění
Při přetížení se motor samočinně vypne. Po určité do-
bě na vychladnutí (čas se liší) je možné motor znovu
zapnout.
Vadné elektrické přípojné vedení.
U elektrických přípojných vedení často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Otlačená místa, je-li přípojné vedení vedeno oknem
nebo štěrbinou ve dveřích.
• Místa zlomu kvůli nevhodnému upevnění nebo ve-
dení přípojného vedení.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z nástěnné zá-
suvky.
• Praskliny v důsledku stárnutí izolace.
Tyto vadná elektrická přípojná vedení nesmí být po-
užívána a kvůli poškození izolace jsou životu nebez-
pečná.
Pravidelně kontrolujte, zda elektrická přípojná vedení
nejsou poškozená. Dávejte pozor, aby nebyl přívodní
kabel při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přípojná ve-
dení s označením „H05VV-F".
Potisk typového označení na přívodním kabelu je po-
vinný.
