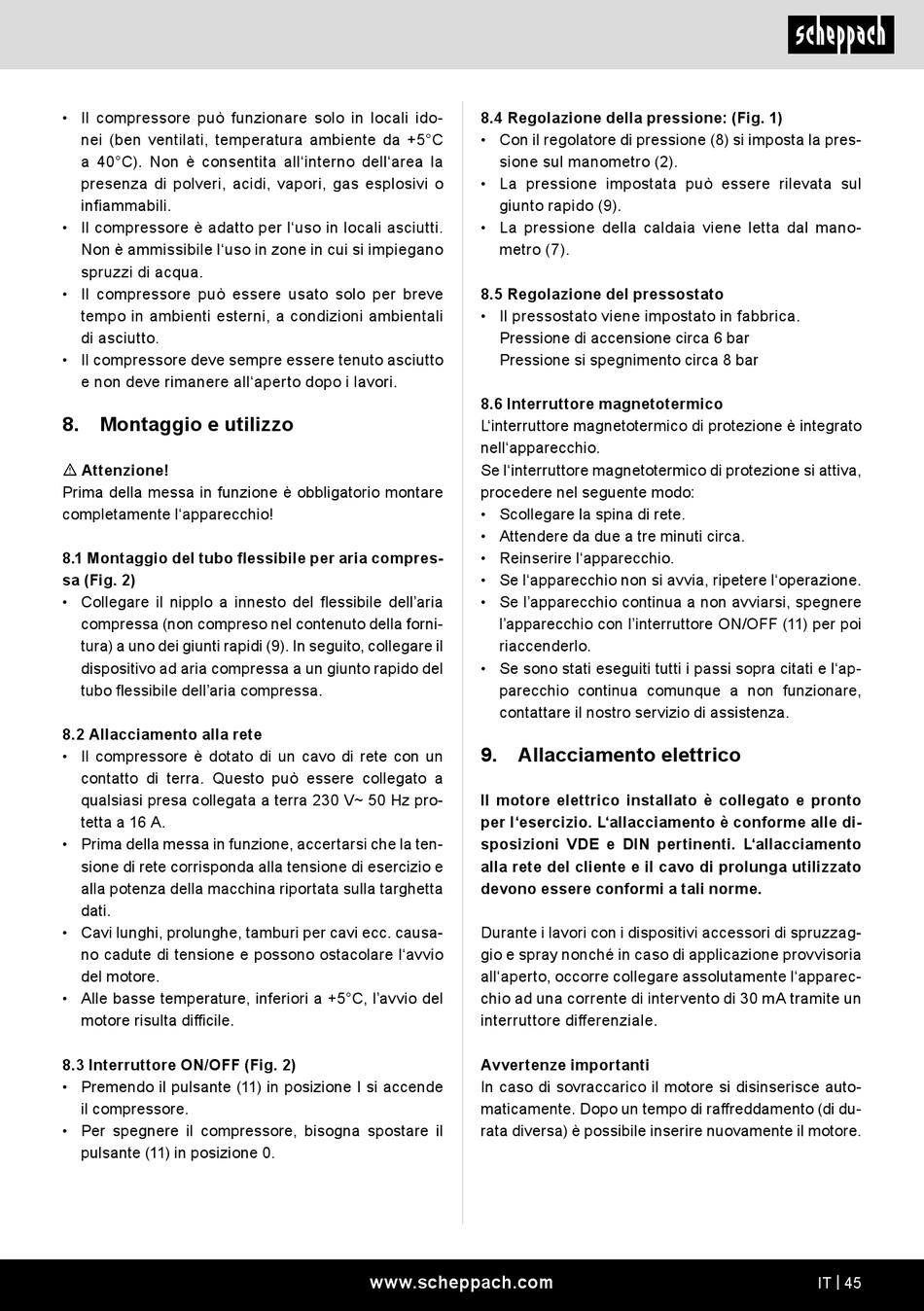

Scheppach HC10-Twin Originalbetriebsanleitung Seite 45

• Il compressore può funzionare solo in locali ido-
nei (ben ventilati, temperatura ambiente da +5°C
a 40°C). Non è consentita all'interno dell'area la
presenza di polveri, acidi, vapori, gas esplosivi o
infiammabili.
• Il compressore è adatto per l'uso in locali asciutti.
Non è ammissibile l'uso in zone in cui si impiegano
spruzzi di acqua.
• Il compressore può essere usato solo per breve
tempo in ambienti esterni, a condizioni ambientali
di asciutto.
• Il compressore deve sempre essere tenuto asciutto
e non deve rimanere all'aperto dopo i lavori.
8. Montaggio e utilizzo
m Attenzione!
Prima della messa in funzione è obbligatorio montare
completamente l'apparecchio!
8.1 Montaggio del tubo flessibile per aria compres-
sa (Fig. 2)
• Collegare il nipplo a innesto del flessibile dell'aria
compressa (non compreso nel contenuto della forni-
tura) a uno dei giunti rapidi (9). In seguito, collegare il
dispositivo ad aria compressa a un giunto rapido del
tubo flessibile dell'aria compressa.
8.2 Allacciamento alla rete
• Il compressore è dotato di un cavo di rete con un
contatto di terra. Questo può essere collegato a
qualsiasi presa collegata a terra 230 V~ 50 Hz pro-
tetta a 16 A.
• Prima della messa in funzione, accertarsi che la ten-
sione di rete corrisponda alla tensione di esercizio e
alla potenza della macchina riportata sulla targhetta
dati.
• Cavi lunghi, prolunghe, tamburi per cavi ecc. causa-
no cadute di tensione e possono ostacolare l'avvio
del motore.
• Alle basse temperature, inferiori a +5°C, l'avvio del
motore risulta difficile.
8.3 Interruttore ON/OFF (Fig. 2)
• Premendo il pulsante (11) in posizione I si accende
il compressore.
• Per spegnere il compressore, bisogna spostare il
pulsante (11) in posizione 0.
8.4 Regolazione della pressione: (Fig. 1)
• Con il regolatore di pressione (8) si imposta la pres-
sione sul manometro (2).
• La pressione impostata può essere rilevata sul
giunto rapido (9).
• La pressione della caldaia viene letta dal mano-
metro (7).
8.5 Regolazione del pressostato
• Il pressostato viene impostato in fabbrica.
Pressione di accensione circa 6 bar
Pressione si spegnimento circa 8 bar
8.6 Interruttore magnetotermico
L'interruttore magnetotermico di protezione è integrato
nell'apparecchio.
Se l'interruttore magnetotermico di protezione si attiva,
procedere nel seguente modo:
• Scollegare la spina di rete.
• Attendere da due a tre minuti circa.
• Reinserire l'apparecchio.
• Se l'apparecchio non si avvia, ripetere l'operazione.
• Se l'apparecchio continua a non avviarsi, spegnere
l'apparecchio con l'interruttore ON/OFF (11) per poi
riaccenderlo.
• Se sono stati eseguiti tutti i passi sopra citati e l'ap-
parecchio continua comunque a non funzionare,
contattare il nostro servizio di assistenza.
9. Allacciamento elettrico
Il motore elettrico installato è collegato e pronto
per l'esercizio. L'allacciamento è conforme alle di-
sposizioni VDE e DIN pertinenti. L'allacciamento
alla rete del cliente e il cavo di prolunga utilizzato
devono essere conformi a tali norme.
Durante i lavori con i dispositivi accessori di spruzzag-
gio e spray nonché in caso di applicazione provvisoria
all'aperto, occorre collegare assolutamente l'apparec-
chio ad una corrente di intervento di 30 mA tramite un
interruttore differenziale.
Avvertenze importanti
In caso di sovraccarico il motore si disinserisce auto-
maticamente. Dopo un tempo di raffreddamento (di du-
rata diversa) è possibile inserire nuovamente il motore.
www.scheppach.com IT | 45
