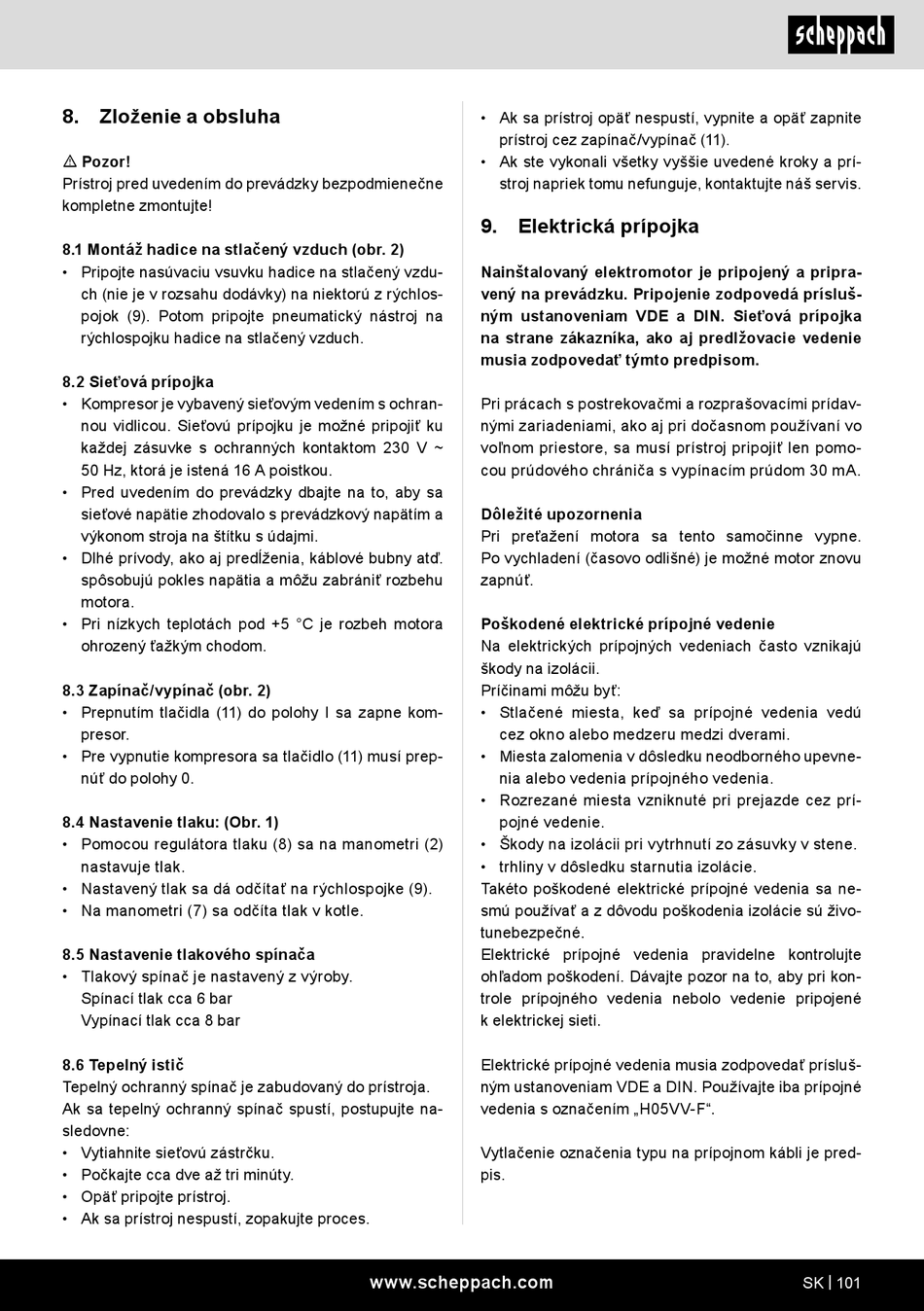

8. Zloženie a obsluha
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmienečne
kompletne zmontujte!
8.1 Montáž hadice na stlačený vzduch (obr. 2)
• Pripojte nasúvaciu vsuvku hadice na stlačený vzdu-
ch (nie je v rozsahu dodávky) na niektorú z rýchlos-
pojok (9). Potom pripojte pneumatický nástroj na
rýchlospojku hadice na stlačený vzduch.
8.2 Sieťová prípojka
• Kompresor je vybavený sieťovým vedením s ochran-
nou vidlicou. Sieťovú prípojku je možné pripojiť ku
každej zásuvke s ochranných kontaktom 230 V ~
50 Hz, ktorá je istená 16 A poistkou.
• Pred uvedením do prevádzky dbajte na to, aby sa
sieťové napätie zhodovalo s prevádzkový napätím a
výkonom stroja na štítku s údajmi.
• Dlhé prívody, ako aj predĺženia, káblové bubny atď.
spôsobujú pokles napätia a môžu zabrániť rozbehu
motora.
• Pri nízkych teplotách pod +5 °C je rozbeh motora
ohrozený ťažkým chodom.
8.3 Zapínač/vypínač (obr. 2)
• Prepnutím tlačidla (11) do polohy I sa zapne kom-
presor.
• Pre vypnutie kompresora sa tlačidlo (11) musí prep-
núť do polohy 0.
8.4 Nastavenie tlaku: (Obr. 1)
• Pomocou regulátora tlaku (8) sa na manometri (2)
nastavuje tlak.
• Nastavený tlak sa dá odčítať na rýchlospojke (9).
• Na manometri (7) sa odčíta tlak v kotle.
8.5 Nastavenie tlakového spínača
• Tlakový spínač je nastavený z výroby.
Spínací tlak cca 6 bar
Vypínací tlak cca 8 bar
8.6 Tepelný istič
Tepelný ochranný spínač je zabudovaný do prístroja.
Ak sa tepelný ochranný spínač spustí, postupujte na-
sledovne:
• Vytiahnite sieťovú zástrčku.
• Počkajte cca dve až tri minúty.
• Opäť pripojte prístroj.
• Ak sa prístroj nespustí, zopakujte proces.
• Ak sa prístroj opäť nespustí, vypnite a opäť zapnite
prístroj cez zapínač/vypínač (11).
• Ak ste vykonali všetky vyššie uvedené kroky a prí-
stroj napriek tomu nefunguje, kontaktujte náš servis.
9.
Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripra-
vený na prevádzku. Pripojenie zodpovedá prísluš-
ným ustanoveniam VDE a DIN. Sieťová prípojka
na strane zákazníka, ako aj predlžovacie vedenie
musia zodpovedať týmto predpisom.
Pri prácach s postrekovačmi a rozprašovacími prídav-
nými zariadeniami, ako aj pri dočasnom používaní vo
voľnom priestore, sa musí prístroj pripojiť len pomo-
cou prúdového chrániča s vypínacím prúdom 30 mA.
Dôležité upozornenia
Pri preťažení motora sa tento samočinne vypne.
Po vychladení (časovo odlišné) je možné motor znovu
zapnúť.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú
cez okno alebo medzeru medzi dverami.
• Miesta zalomenia v dôsledku neodborného upevne-
nia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prí-
pojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• trhliny v dôsledku starnutia izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-
smú používať a z dôvodu poškodenia izolácie sú živo-
tunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte
ohľadom poškodení. Dávajte pozor na to, aby pri kon-
trole prípojného vedenia nebolo vedenie pripojené
k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať prísluš-
ným ustanoveniam VDE a DIN. Používajte iba prípojné
vedenia s označením „H05VV-F".
Vytlačenie označenia typu na prípojnom kábli je pred-
pis.
www.scheppach.com
SK | 101
