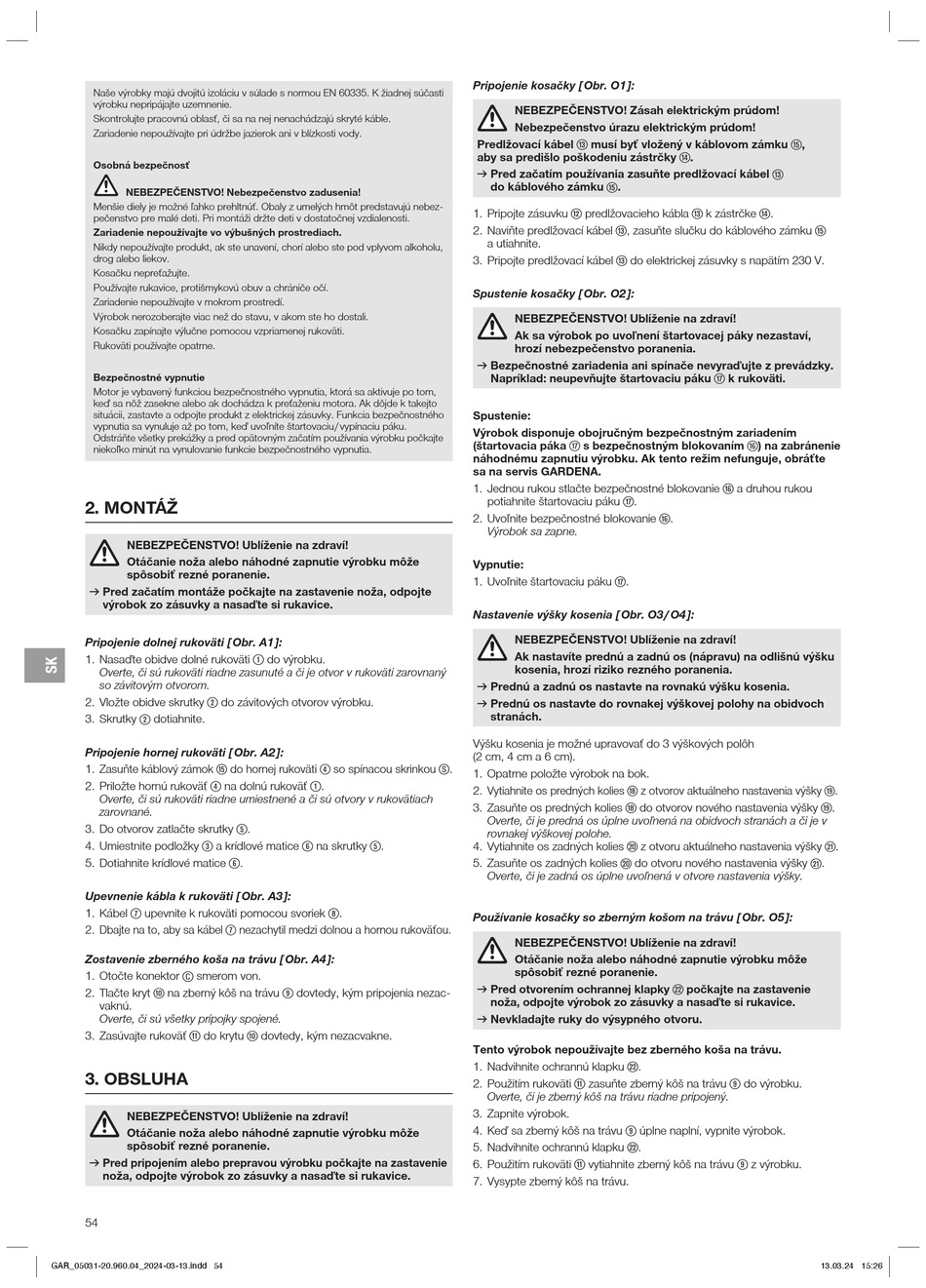

Gardena PowerMax 1100/32 Betriebsanleitung Seite 54

Naše výrobky majú dvojitú izoláciu v súlade s normou EN 60335. K žiadnej súčasti
výrobku nepripájajte uzemnenie.
Skontrolujte pracovnú oblasť, či sa na nej nenachádzajú skryté káble.
Zariadenie nepoužívajte pri údržbe jazierok ani v blízkosti vody.
Osobná bezpečnosť
NEBEZPEČENSTVO! Nebezpečenstvo zadusenia!
Menšie diely je možné ľahko prehltnúť. Obaly z umelých hmôt predstavujú nebez-
pečenstvo pre malé deti. Pri montáži držte deti v dostatočnej vzdialenosti.
Zariadenie nepoužívajte vo výbušných prostrediach.
Nikdy nepoužívajte produkt, ak ste unavení, chorí alebo ste pod vplyvom alkoholu,
drog alebo liekov.
Kosačku nepreťažujte.
Používajte rukavice, protišmykovú obuv a chrániče očí.
Zariadenie nepoužívajte v mokrom prostredí.
Výrobok nerozoberajte viac než do stavu, v akom ste ho dostali.
Kosačku zapínajte výlučne pomocou vzpriamenej rukoväti.
Rukoväti používajte opatrne.
Bezpečnostné vypnutie
Motor je vybavený funkciou bezpečnostného vypnutia, ktorá sa aktivuje po tom,
keď sa nôž zasekne alebo ak dochádza k preťaženiu motora. Ak dôjde k takejto
situácii, zastavte a odpojte produkt z elektrickej zásuvky. Funkcia bezpečnostného
vypnutia sa vynuluje až po tom, keď uvoľníte štartovaciu / vypínaciu páku.
Odstráňte všetky prekážky a pred opätovným začatím používania výrobku počkajte
niekoľko minút na vynulovanie funkcie bezpečnostného vypnutia.
2. MONTÁŽ
NEBEZPEČENSTVO! Ublíženie na zdraví!
Otáčanie noža alebo náhodné zapnutie výrobku môže
spôsobiť rezné poranenie.
v Pred začatím montáže počkajte na zastavenie noža, odpojte
výrobok zo zásuvky a nasaďte si rukavice.
Pripojenie dolnej rukoväti [ Obr. A1 ]:
1. Nasaďte obidve dolné rukoväti
Overte, či sú rukoväti riadne zasunuté a či je otvor v rukoväti zarovnaný
so závitovým otvorom.
2. Vložte obidve skrutky (2) do závitových otvorov výrobku.
(2)
3. Skrutky dotiahnite.
Pripojenie hornej rukoväti [ Obr. A2 ]:
1. Zasuňte káblový zámok (15)
(4)
2. Priložte hornú rukoväť na dolnú rukoväť
Overte, či sú rukoväti riadne umiestnené a či sú otvory v rukovätiach
zarovnané.
3. Do otvorov zatlačte skrutky
(3)
4. Umiestnite podložky a krídlové matice
5. Dotiahnite krídlové matice
Upevnenie kábla k rukoväti [ Obr. A3 ]:
(7)
1. Kábel upevnite k rukoväti pomocou svoriek
2. Dbajte na to, aby sa kábel (7)
Zostavenie zberného koša na trávu [ Obr. A4 ]:
1. Otočte konektor X smerom von.
(10)
2. Tlačte kryt na zberný kôš na trávu
vaknú.
Overte, či sú všetky prípojky spojené.
(11)
3. Zasúvajte rukoväť do krytu
3. OBSLUHA
NEBEZPEČENSTVO! Ublíženie na zdraví!
Otáčanie noža alebo náhodné zapnutie výrobku môže
spôsobiť rezné poranenie.
v Pred pripojením alebo prepravou výrobku počkajte na zastavenie
noža, odpojte výrobok zo zásuvky a nasaďte si rukavice.
54
GAR_05031-20.960.04_2024-03-13.indd 54 GAR_05031-20.960.04_2024-03-13.indd 54
(1)
do výrobku.
do hornej rukoväti (4) so spínacou skrinkou
(1)
.
(5)
.
(6) (5)
na skrutky .
(6) .
(8)
.
nezachytil medzi dolnou a hornou rukoväťou.
(9)
dovtedy, kým pripojenia nezac-
(10)
dovtedy, kým nezacvakne.
Pripojenie kosačky [ Obr. O1 ]:
NEBEZPEČENSTVO! Zásah elektrickým prúdom!
Nebezpečenstvo úrazu elektrickým prúdom!
Predlžovací kábel (13) musí byť vložený v káblovom zámku
aby sa predišlo poškodeniu zástrčky
v Pred začatím používania zasuňte predlžovací kábel
do káblového zámku (15)
1. Pripojte zásuvku (12) predlžovacieho kábla
2. Naviňte predlžovací kábel
a utiahnite.
3. Pripojte predlžovací kábel
Spustenie kosačky [ Obr. O2 ]:
NEBEZPEČENSTVO! Ublíženie na zdraví!
Ak sa výrobok po uvoľnení štartovacej páky nezastaví,
hrozí nebezpečenstvo poranenia.
v Bezpečnostné zariadenia ani spínače nevyraďujte z prevádzky.
Napríklad: neupevňujte štartovaciu páku
Spustenie:
Výrobok disponuje obojručným bezpečnostným zariadením
(štartovacia páka (17) s bezpečnostným blokovaním
náhodnému zapnutiu výrobku. Ak tento režim nefunguje, obráťte
sa na servis GARDENA.
1. Jednou rukou stlačte bezpečnostné blokovanie
potiahnite štartovaciu páku
2. Uvoľnite bezpečnostné blokovanie
Výrobok sa zapne.
Vypnutie:
1. Uvoľnite štartovaciu páku
Nastavenie výšky kosenia [ Obr. O3 / O4 ]:
NEBEZPEČENSTVO! Ublíženie na zdraví!
Ak nastavíte prednú a zadnú os (nápravu) na odlišnú výšku
kosenia, hrozí riziko rezného poranenia.
v Prednú a zadnú os nastavte na rovnakú výšku kosenia.
v Prednú os nastavte do rovnakej výškovej polohy na obidvoch
stranách.
Výšku kosenia je možné upravovať do 3 výškových polôh
(2 cm, 4 cm a 6 cm).
M .
1. Opatrne položte výrobok na bok.
2. Vytiahnite os predných kolies
3. Zasuňte os predných kolies
Overte, či je predná os úplne uvoľnená na obidvoch stranách a či je v
rovnakej výškovej polohe.
4. Vytiahnite os zadných kolies
5. Zasuňte os zadných kolies
Overte, či je zadná os úplne uvoľnená v otvore nastavenia výšky.
Používanie kosačky so zberným košom na trávu [ Obr. O5 ]:
NEBEZPEČENSTVO! Ublíženie na zdraví!
Otáčanie noža alebo náhodné zapnutie výrobku môže
spôsobiť rezné poranenie.
v Pred otvorením ochrannej klapky
noža, odpojte výrobok zo zásuvky a nasaďte si rukavice.
v Nevkladajte ruky do výsypného otvoru.
Tento výrobok nepoužívajte bez zberného koša na trávu.
1. Nadvihnite ochrannú klapku
(11)
2. Použitím rukoväti zasuňte zberný kôš na trávu
Overte, či je zberný kôš na trávu riadne pripojený.
3. Zapnite výrobok.
4. Keď sa zberný kôš na trávu
5. Nadvihnite ochrannú klapku
(11)
6. Použitím rukoväti vytiahnite zberný kôš na trávu
7. Vysypte zberný kôš na trávu.
(14) .
(13)
.
(13) k zástrčke (14) .
(13)
, zasuňte slučku do káblového zámku
(13) do elektrickej zásuvky s napätím 230 V.
(17) k rukoväti.
(16) ) na zabránenie
(16) a druhou rukou
(17)
.
(16)
.
(17)
.
(18) z otvorov aktuálneho nastavenia výšky
(18)
do otvorov nového nastavenia výšky
(20) z otvoru aktuálneho nastavenia výšky
(20)
do otvoru nového nastavenia výšky
(22) počkajte na zastavenie
(22) .
(9)
do výrobku.
(9)
úplne naplní, vypnite výrobok.
(22) .
(9)
z výrobku.
(15) ,
(15)
(19) .
(19)
.
(21) .
(21)
.
