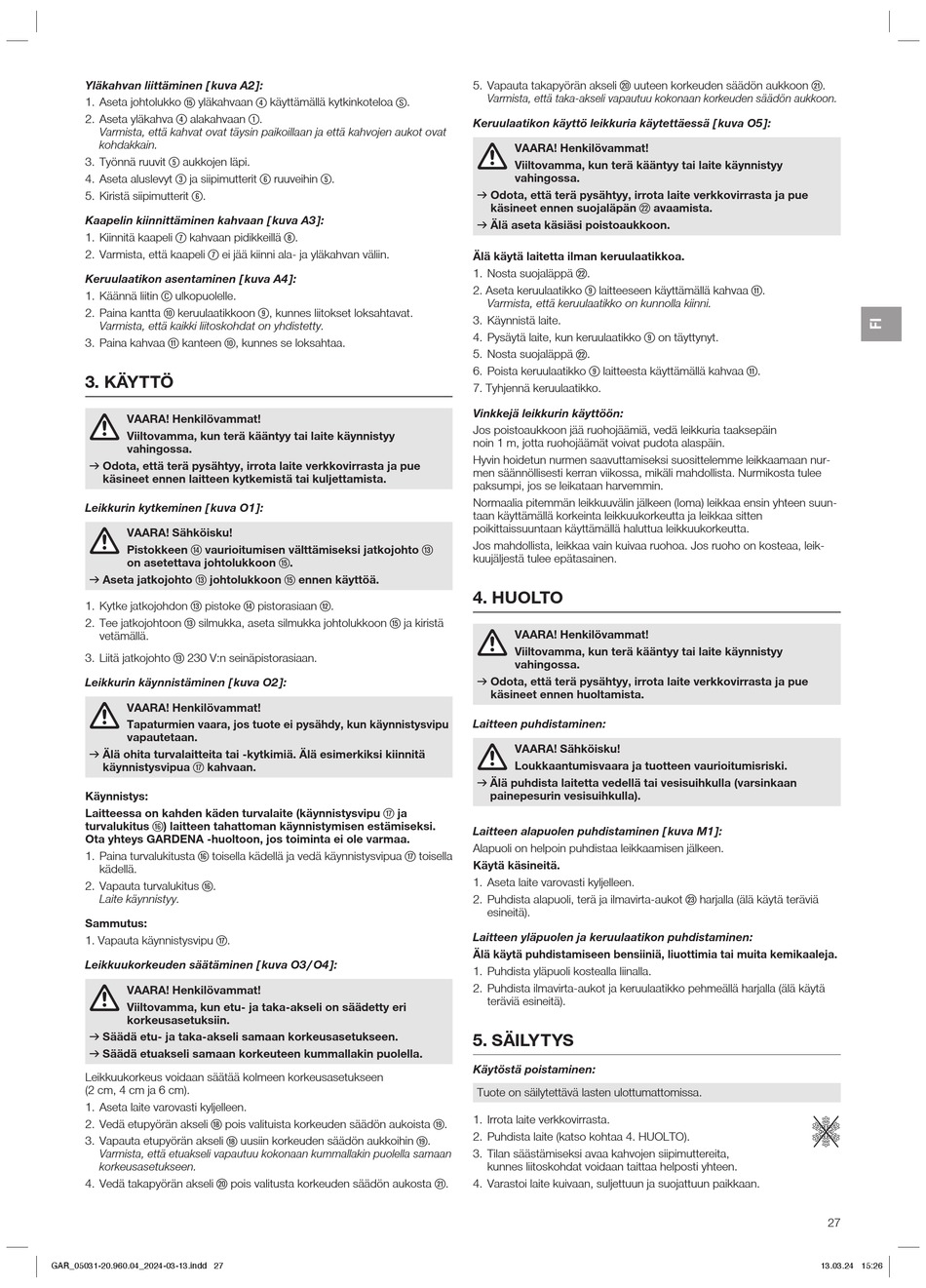

Gardena PowerMax 1100/32 Betriebsanleitung Seite 27

Yläkahvan liittäminen [ kuva A2 ]:
1. Aseta johtolukko (15) yläkahvaan
(4)
2. Aseta yläkahva alakahvaan
Varmista, että kahvat ovat täysin paikoillaan ja että kahvojen aukot ovat
kohdakkain.
3. Työnnä ruuvit (5) aukkojen läpi.
(3)
4. Aseta aluslevyt ja siipimutterit
5. Kiristä siipimutterit (6) .
Kaapelin kiinnittäminen kahvaan [ kuva A3 ]:
(7)
1. Kiinnitä kaapeli kahvaan pidikkeillä
2. Varmista, että kaapeli (7) ei jää kiinni ala- ja yläkahvan väliin.
Keruulaatikon asentaminen [ kuva A4 ]:
X
1. Käännä liitin ulkopuolelle.
2. Paina kantta (10) keruulaatikkoon
Varmista, että kaikki liitoskohdat on yhdistetty.
(11) (10)
3. Paina kahvaa kanteen
3. KÄYTTÖ
VAARA! Henkilövammat!
Viiltovamma, kun terä kääntyy tai laite käynnistyy
vahingossa.
v Odota, että terä pysähtyy, irrota laite verkkovirrasta ja pue
käsineet ennen laitteen kytkemistä tai kuljettamista.
Leikkurin kytkeminen [ kuva O1 ]:
VAARA! Sähköisku!
Pistokkeen (14) vaurioitumisen välttämiseksi jatkojohto
on asetettava johtolukkoon
v Aseta jatkojohto (13) johtolukkoon
1. Kytke jatkojohdon (13) pistoke
2. Tee jatkojohtoon (13) silmukka, aseta silmukka johtolukkoon
vetämällä.
3. Liitä jatkojohto (13) 230 V:n seinäpistorasiaan.
Leikkurin käynnistäminen [ kuva O2 ]:
VAARA! Henkilövammat!
Tapaturmien vaara, jos tuote ei pysähdy, kun käynnistysvipu
vapautetaan.
v Älä ohita turvalaitteita tai ­kytkimiä. Älä esimerkiksi kiinnitä
käynnistysvipua (17) kahvaan.
Käynnistys:
Laitteessa on kahden käden turvalaite (käynnistysvipu
turvalukitus (16) ) laitteen tahattoman käynnistymisen estämiseksi.
Ota yhteys GARDENA ­huoltoon, jos toiminta ei ole varmaa.
1. Paina turvalukitusta (16) toisella kädellä ja vedä käynnistysvipua
kädellä.
2. Vapauta turvalukitus (16) .
Laite käynnistyy.
Sammutus:
(17)
1. Vapauta käynnistysvipu
Leikkuukorkeuden säätäminen [ kuva O3 / O4 ]:
VAARA! Henkilövammat!
Viiltovamma, kun etu­ ja taka­akseli on säädetty eri
korkeusasetuksiin.
v Säädä etu­ ja taka­akseli samaan korkeusasetukseen.
v Säädä etuakseli samaan korkeuteen kummallakin puolella.
Leikkuukorkeus voidaan säätää kolmeen korkeusasetukseen
(2 cm, 4 cm ja 6 cm).
1. Aseta laite varovasti kyljelleen.
2. Vedä etupyörän akseli (18) pois valituista korkeuden säädön aukoista
3. Vapauta etupyörän akseli
Varmista, että etuakseli vapautuu kokonaan kummallakin puolella samaan
korkeusasetukseen.
4. Vedä takapyörän akseli (20)
GAR_05031-20.960.04_2024-03-13.indd 27 GAR_05031-20.960.04_2024-03-13.indd 27
(4) käyttämällä kytkinkoteloa M
(1)
.
(6) (5)
ruuveihin .
(8)
.
(9) , kunnes liitokset loksahtavat.
, kunnes se loksahtaa.
(15) .
(15) ennen käyttöä.
(14) pistorasiaan (12) .
(15)
(17) ja
.
(18)
uusiin korkeuden säädön aukkoihin
pois valitusta korkeuden säädön aukosta
5. Vapauta takapyörän akseli
Varmista, että taka-akseli vapautuu kokonaan korkeuden säädön aukkoon.
.
Keruulaatikon käyttö leikkuria käytettäessä [ kuva O5 ]:
VAARA! Henkilövammat!
Viiltovamma, kun terä kääntyy tai laite käynnistyy
vahingossa.
v Odota, että terä pysähtyy, irrota laite verkkovirrasta ja pue
käsineet ennen suojaläpän
v Älä aseta käsiäsi poistoaukkoon.
Älä käytä laitetta ilman keruulaatikkoa.
(22)
1. Nosta suojaläppä
2. Aseta keruulaatikko
Varmista, että keruulaatikko on kunnolla kiinni.
3. Käynnistä laite.
4. Pysäytä laite, kun keruulaatikko
(22)
5. Nosta suojaläppä
6. Poista keruulaatikko
7. Tyhjennä keruulaatikko.
Vinkkejä leikkurin käyttöön:
Jos poistoaukkoon jää ruohojäämiä, vedä leikkuria taaksepäin
noin 1 m, jotta ruohojäämät voivat pudota alaspäin.
Hyvin hoidetun nurmen saavuttamiseksi suosittelemme leikkaamaan nur-
men säännöllisesti kerran viikossa, mikäli mahdollista. Nurmikosta tulee
paksumpi, jos se leikataan harvemmin.
Normaalia pitemmän leikkuuvälin jälkeen (loma) leikkaa ensin yhteen suun-
taan käyttämällä korkeinta leikkuukorkeutta ja leikkaa sitten
poikittaissuuntaan käyttämällä haluttua leikkuukorkeutta.
Jos mahdollista, leikkaa vain kuivaa ruohoa. Jos ruoho on kosteaa, leik-
(13)
kuujäljestä tulee epätasainen.
4. HUOLTO
ja kiristä
VAARA! Henkilövammat!
Viiltovamma, kun terä kääntyy tai laite käynnistyy
vahingossa.
v Odota, että terä pysähtyy, irrota laite verkkovirrasta ja pue
käsineet ennen huoltamista.
Laitteen puhdistaminen:
VAARA! Sähköisku!
Loukkaantumisvaara ja tuotteen vaurioitumisriski.
v Älä puhdista laitetta vedellä tai vesisuihkulla (varsinkaan
painepesurin vesisuihkulla).
Laitteen alapuolen puhdistaminen [ kuva M1 ]:
Alapuoli on helpoin puhdistaa leikkaamisen jälkeen.
(17) toisella
Käytä käsineitä.
1. Aseta laite varovasti kyljelleen.
2. Puhdista alapuoli, terä ja ilmavirta-aukot
esineitä).
Laitteen yläpuolen ja keruulaatikon puhdistaminen:
Älä käytä puhdistamiseen bensiiniä, liuottimia tai muita kemikaaleja.
1. Puhdista yläpuoli kostealla liinalla.
2. Puhdista ilmavirta-aukot ja keruulaatikko pehmeällä harjalla (älä käytä
teräviä esineitä).
5. SÄILYTYS
Käytöstä poistaminen:
Tuote on säilytettävä lasten ulottumattomissa.
1. Irrota laite verkkovirrasta.
(19) .
2. Puhdista laite (katso kohtaa 4. HUOLTO).
(19)
.
3. Tilan säästämiseksi avaa kahvojen siipimuttereita,
kunnes liitoskohdat voidaan taittaa helposti yhteen.
(21) . 4. Varastoi laite kuivaan, suljettuun ja suojattuun paikkaan.
(20)
uuteen korkeuden säädön aukkoon
(22) avaamista.
.
(9) laitteeseen käyttämällä kahvaa (11)
(9) on täyttynyt.
.
(9) laitteesta käyttämällä kahvaa (11) .
(23)
harjalla (älä käytä teräviä
(21)
.
.
27
