DPU 7060F
5.3
Funktionsbeschreibung
Der Erreger der Untermasse erzeugt die zur Bodenverdichtung erforderliche Vi-
bration.
Durch Verdrehen der Unwuchten kann die Schwingrichtung geändert werden.
Damit ist ein stufenloser Übergang zwischen Vibration im Vorlauf oder Rücklauf,
Drehen des Geräts nach links oder rechts möglich.
Der an der Obermasse befestigte luftgekühlte Antriebsmotor treibt den Erreger
an. Das Drehmoment wird durch die Fliehkraftkupplung und den Keilriemen
kraftschlüssig übertragen.

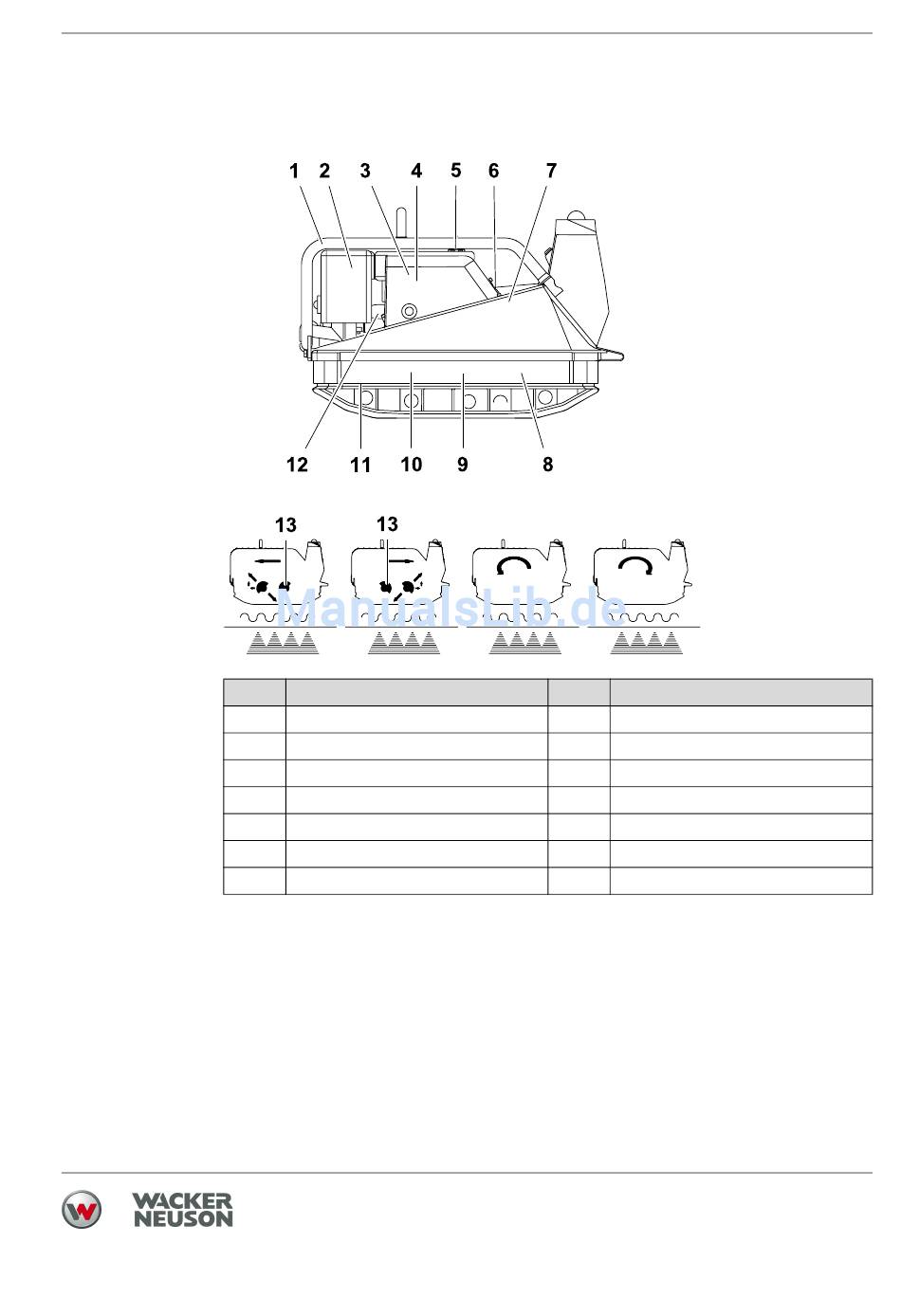

Pos.
Bezeichnung
1
Schutzrahmen
2
Luftfilter
3
Keilriemenscheibe
4
Fliehkraftkupplung
5
Anlasser
6
Batterie
7
Obermasse mit Antriebsmotor
Betriebsanleitung
5 Aufbau und Funktion
Pos.
Bezeichnung
8
Untermasse
9
Erreger
10
Keilriemen
11
Gummipuffer
12
Antriebsmotor
13
Unwucht
33
