DUSTHUNTER SB
Endress+Hauser

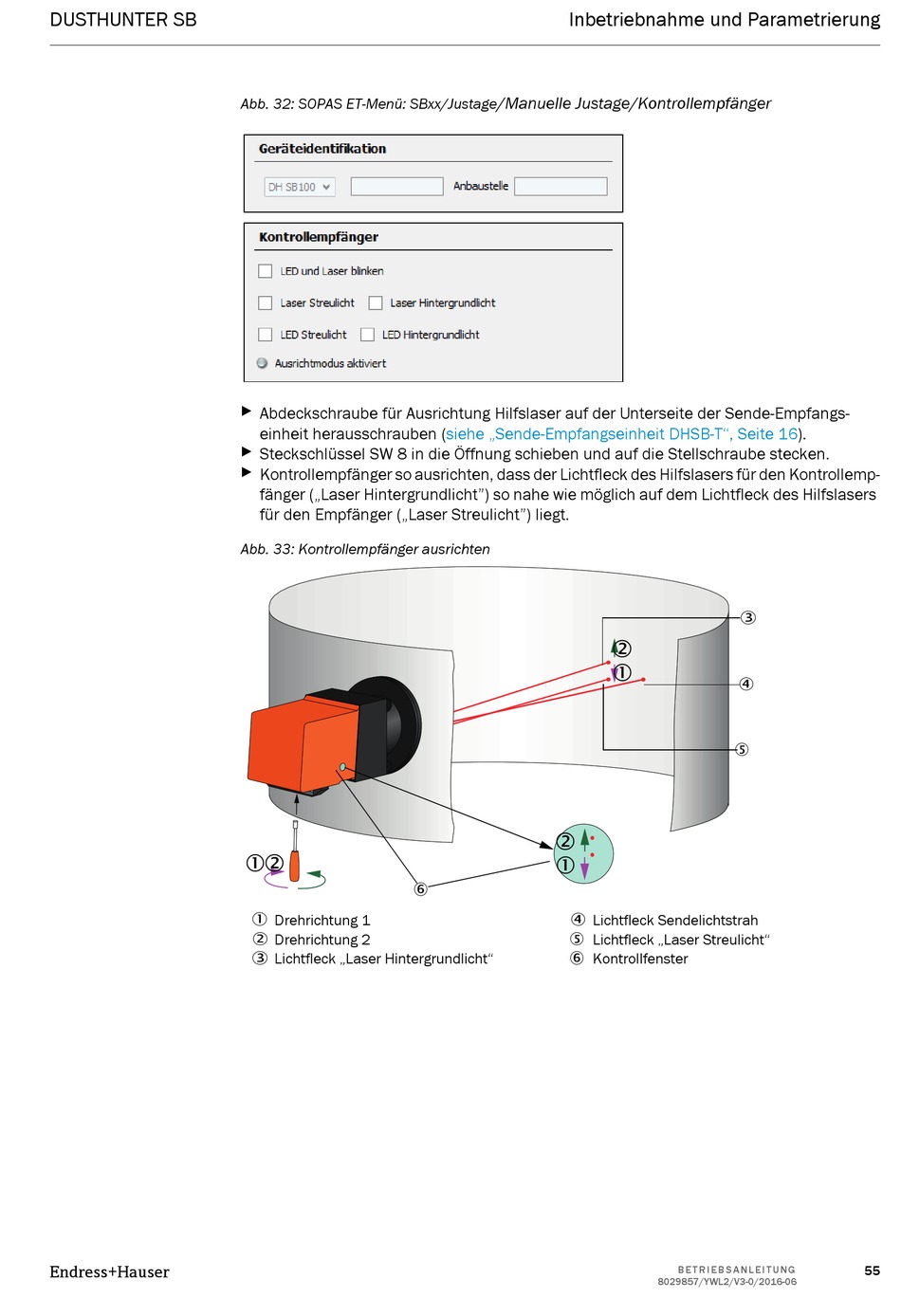

Abb. 32: SOPAS ET-Menü: SBxx/Justage
▸
Abdeckschraube für Ausrichtung Hilfslaser auf der Unterseite der Sende-Empfangs-
einheit herausschrauben
▸
Steckschlüssel SW 8 in die Öffnung schieben und auf die Stellschraube stecken.
▸
Kontrollempfänger so ausrichten, dass der Lichtfleck des Hilfslasers für den Kontrollemp-
fänger („Laser Hintergrundlicht") so nahe wie möglich auf dem Lichtfleck des Hilfslasers
für den Empfänger („Laser Streulicht") liegt.
Abb. 33: Kontrollempfänger ausrichten
Drehrichtung 1
Drehrichtung 2
Lichtfleck „Laser Hintergrundlicht"
Inbetriebnahme und Parametrierung
/Manuelle Justage/Kontrollempfänger
(siehe „Sende-Empfangseinheit DHSB-T", Seite
Lichtfleck Sendelichtstrah
Lichtfleck „Laser Streulicht"
Kontrollfenster
16).
B E T R I E B S A N L E I T U N G
8029857/YWL2/V3-0/2016-06
55
