DUSTHUNTER SB
3.2
Montage
3.2.1
Flansch mit Rohr einbauen
Markierung für Einbaulage
A
A
TOP
ca.
1°
Knotenblech
Ankerplatte
Endress+Hauser
Alle Montagearbeiten sind bauseits auszuführen. Dazu zählen:
▸
Flansche mit Rohr einbauen,
▸
Steuereinheit MCU montieren,
▸
Option externe Spüllufteinheit montieren.
WARNUNG:
▸
Bei allen Montagearbeiten die einschlägigen Sicherheitsbestimmungen
sowie die Sicherheitshinweise beachten:
▸
Beachten Sie die Gewichtsangaben des Gerätes bei der Auslegung der Hal-
terungen.
▸
Montagearbeiten an Anlagen mit Gefahrpotenzial (heiße oder aggressive
Gase, höherer Kanalinnendruck) nur bei Anlagenstillstand durchführen.
▸
Geeignete Schutzmaßnahmen gegen mögliche örtliche oder anlagenbe-
dingte Gefahren ergreifen.
Alle in diesem Abschnitt angegebenen Maße sind in mm angegeben.

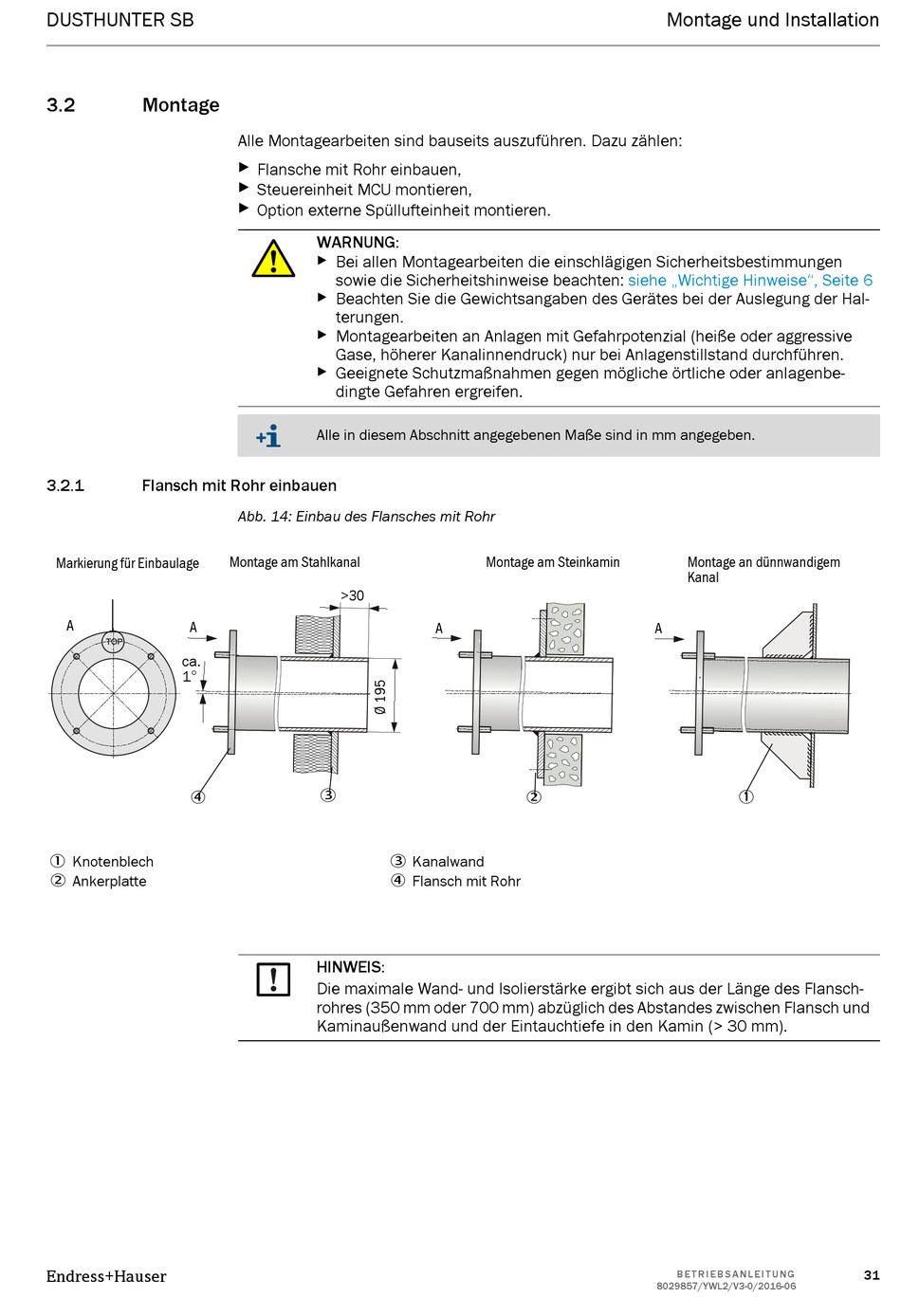

Abb. 14: Einbau des Flansches mit Rohr
Montage am Stahlkanal
>30
Kanalwand
Flansch mit Rohr
HINWEIS:
Die maximale Wand- und Isolierstärke ergibt sich aus der Länge des Flansch-
rohres (350 mm oder 700 mm) abzüglich des Abstandes zwischen Flansch und
Kaminaußenwand und der Eintauchtiefe in den Kamin (> 30 mm).
Montage am Steinkamin
A
Montage und Installation
siehe „Wichtige Hinweise", Seite 6
Montage an dünnwandigem
Kanal
A
B E T R I E B S A N L E I T U N G
8029857/YWL2/V3-0/2016-06
31
