MONTAGEVORSCHRIFTEN

Die Installation und Inbetriebnahme von Anzeigegerät und Messsonde darf nur von fachspezi-
fisch qualifizierten Personen durchgeführt werden. Je nach Flüssigkeit sind die entsprechenden
Vorschriften zu beachten, insbesondere bei Wasser gefährdenden oder brennbaren Flüssigkei-
ten.
Voraussetzung für ein einwandfreies Funktionieren des Inhalts-Anzeigegerätes ist eine fachge-
rechte Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen
technischen Regeln. Hierzu gehören auch die Unfallverhütungsvorschriften der Berufsgenossen-
schaften, die VDE-Bestimmungen sowie die Montage- und Betriebsanleitungen des Lagerbehäl-
ters.
Der Einbau an Lagerbehältern darf nur dann erfolgen, wenn diese Behälter drucklos betrie-
•
ben werden. D.h., die Behälter müssen eine vorschriftsmäßige Behälterbelüftung aufweisen.
Zusätzlich muss bei Heizöl- und Kraftstofflagerbehältern ein funktionstüchtiger Grenzwertge-
ber gegen Überfüllung vorhanden sein.
Der Eintritt des Sondenkabels am Behälter ist in geeigneter Weise abzudichten, so dass
•
unter Betriebsbedingungen dort kein Geruch austreten oder Wasser eindringen kann.
Die Messsonde ist keine Sicherheitseinrichtung, auch nicht in Verbindung mit einem elektro-
•
nischen Anzeigegerät. Sie ersetzt daher nicht die Funktion eines Grenzwertgebers am Behäl-
ter.
Der Einbau des Anzeigegerätes in explosionsgefährdeten Bereichen ist nicht zulässig!
•
Fragen Sie im dem Fall nach EEx-Sonden, Trennbarriere und Einbau mit Schutzrohr im Tank!
Das Anzeigegerät wird an das 230V-Stromnetz angeschlossen und darf im Normalfall nur mit
•
geschlossenem Gehäusedeckel betrieben werden.
Bei unsachgemäßem Einbau entfällt jedwede Gewährleistung.

MONTAGE DER PEGELSONDE

Bei kellergeschweißten Stahlbehältern und bei Erdbehältern erfolgt der
•
Sondeneinbau mit der mitgelieferten Behälterverschraubung mit Kabel-
durchgang.
Bei Kellerbehältern wird meist die zuvor verwendete Tankuhr mit Schwim-
•
mer demontiert, so dass diese Einschrauböffnung benutzt werden kann.
Bei Erdbehältern ist im Regelfall eine freie Einschrauböffnung vorhanden,
•
die mit einem herausdrehbaren Blindstopfen verschlossen ist.
Einbau:
Den ggf. vorhandenen Ölbrenner ausschalten und die Behälterentnahme-
•
leitung absperren.
Einschrauböffnung am Behälter frei machen.
•

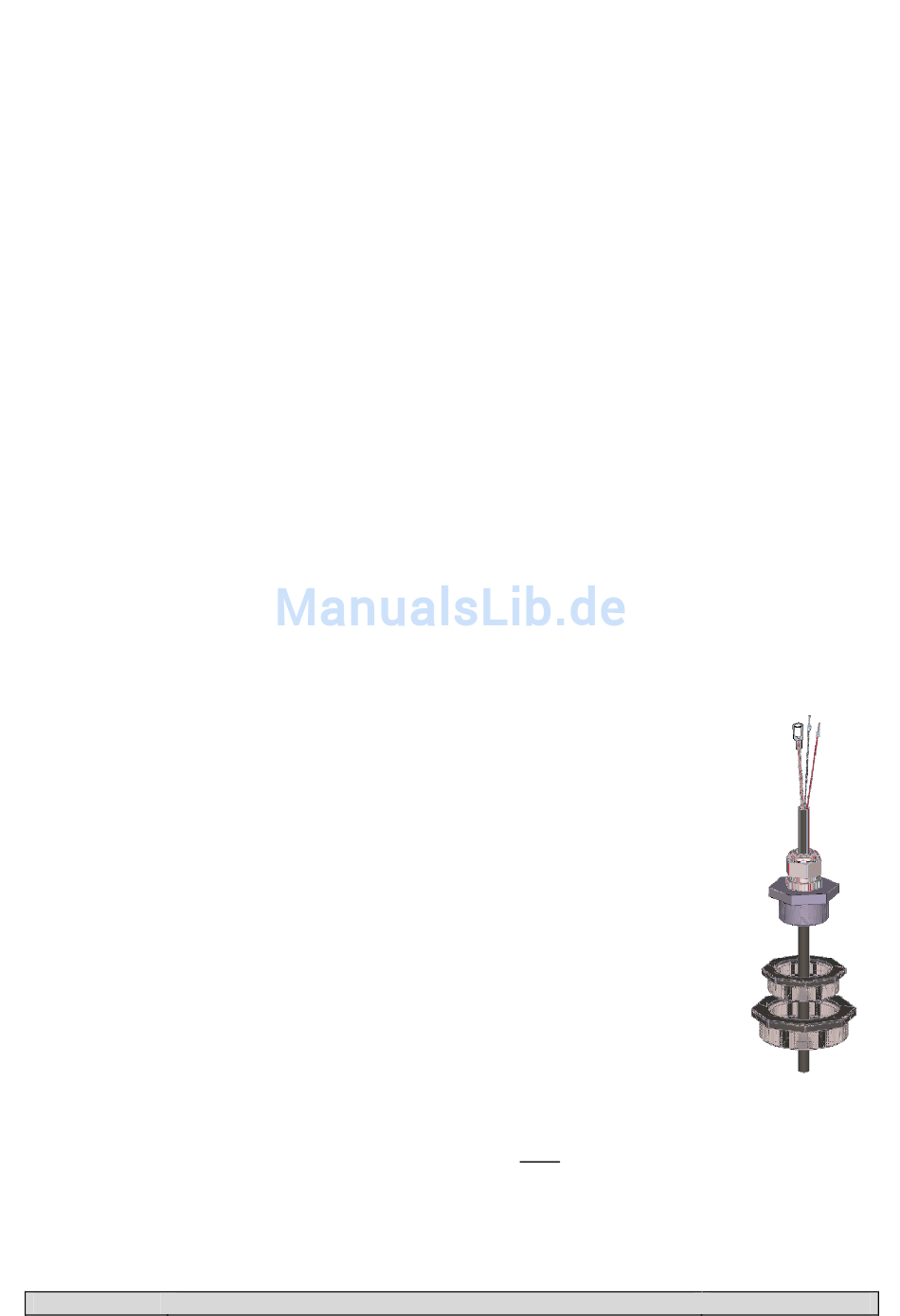

Die Tankverschraubung, ggf. mit Reduzierstück(en), über das Sondenka-
•
bel schieben und die Messsonde in den Tank einführen.
Die Tankverschraubung z.B. mit PTFE-Dichtband einschrauben
•
Die Sonde in den Tank absenken bis der Sondenkopf den Tankboden
•
berührt, Danach das Kabel durch Anziehen der Kabelverschraubung fixie-
ren. Die Sonde kann wahlweise auch auf dem Tankboden liegend positio-
niert werden.
Eine Sondennullpunkt-Einmessung ist im Normalfall nicht erforderlich.
•
Entnahmeabsperrung des Behälters wieder öffnen. Ggf. den Ölbrenner wieder
einschalten und die Funktion des Ölbrenners überprüfen.
S. 3 LX-Net + LX-Q-NET Montage- u. Bedienungsanleitung
Stand: 02-2009
