MONTAGEVORSCHRIFTEN

Die Installation und Inbetriebnahme von Anzeigegerät und Messsonde darf nur von
fachspezifisch qualifizierten Personen durchgeführt werden. Je nach Flüssigkeit sind die
entsprechenden Vorschriften zu beachten, insbesondere bei Wasser gefährdenden oder
brennbaren Flüssigkeiten.
Voraussetzung für ein einwandfreies Funktionieren des Inhalts-Anzeigegerätes ist eine
fachgerechte Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage
gültigen technischen Regeln. Hierzu gehören auch die Unfallverhütungsvorschriften der
Berufsgenossenschaften, die VDE-Bestimmungen sowie die Montage- und Betriebsanleitungen
des Lagerbehälters.
•
Der Einbau an Lagerbehältern darf nur dann erfolgen, wenn diese Behälter drucklos
betrieben werden. D.h., die Behälter müssen eine vorschriftsmäßige Behälterbelüftung
aufweisen. Zusätzlich muss bei Heizöl- und Kraftstofflagerbehältern ein funktionstüchtiger
Grenzwertgeber gegen Überfüllung vorhanden sein.
•
Der Eintritt des Sondenkabels am Behälter ist in geeigneter Weise abzudichten, so dass
unter Betriebsbedingungen dort kein Geruch austreten oder Wasser eindringen kann.
•
Die Messsonde ist keine Sicherheitseinrichtung, auch nicht in Verbindung mit einem
elektronischen Anzeigegerät. Sie ersetzt daher nicht die Funktion eines Grenzwertgebers am
Behälter.
•
Der Einbau des Anzeigegerätes in explosionsgefährdeten Bereichen ist nicht zulässig!
Fragen Sie im dem Fall nach EEx -Sonden. Trennbarriere und Einbau mit Schutzrohr im Tank!
•
Das Anzeigegerät wird an das 230V -Stromnetz angeschlossen und darf im Normalfall nur mit
geschlossenem Gehäusedeckel betrieben werden.
Bei unsachgemäßem Einbau entfällt jedwede Gewährleistung.

MONTAGE DER PEGELSONDE

•

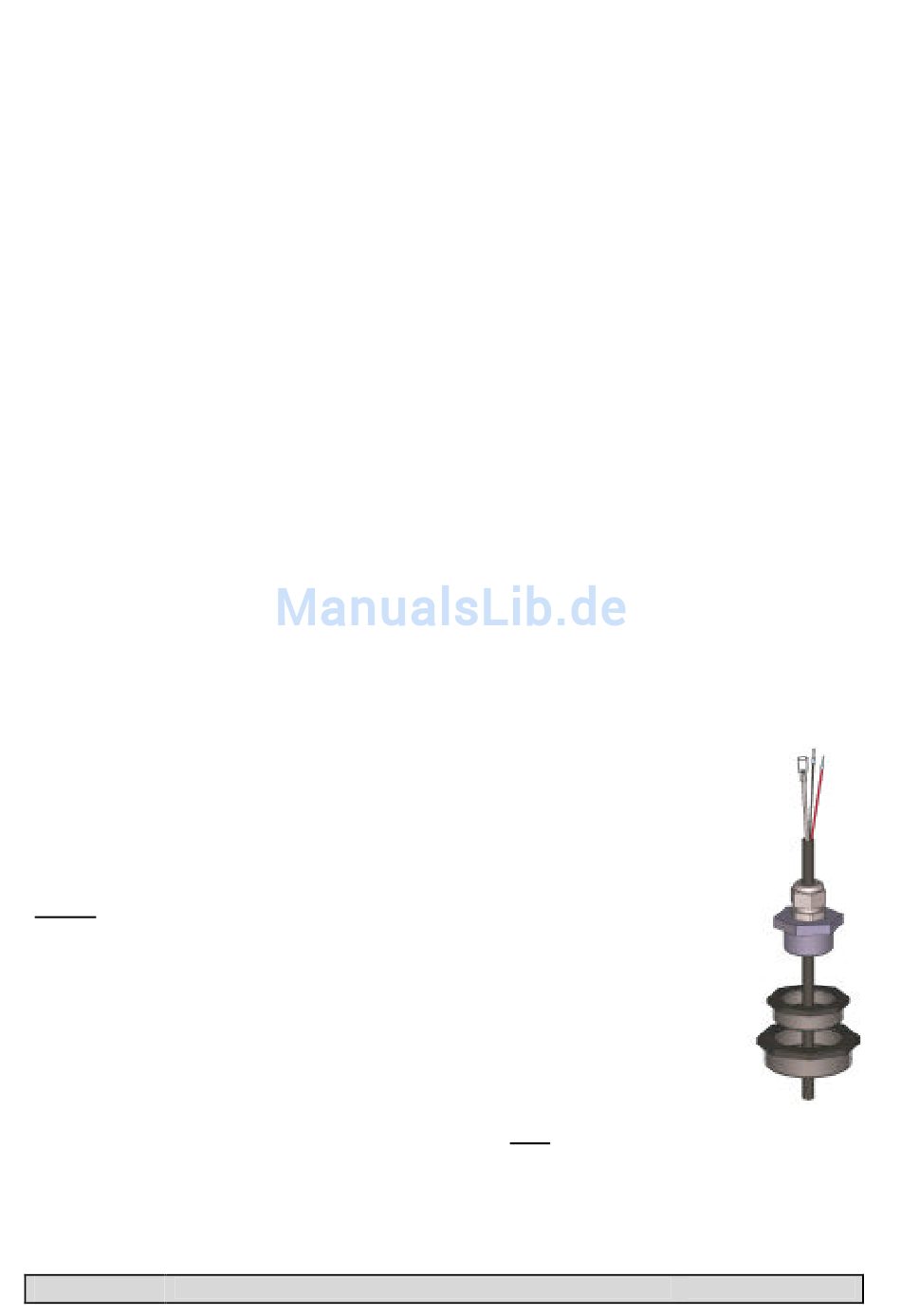

Bei kellergeschweißten Stahltanks und bei Erdbehältern erfolgt der Sonden-
einbau mit der mitgelieferten Tankverschraubung mit Kabeldurchgang.
•
Bei Kellertanks wird meist die zuvor verwendete Tankuhr mit Schwimmer
demontiert, so dass diese Einschrauböffnung benutzt werden kann.
•
Bei Erdbehältern ist im Regelfall eine freie Einschrauböffnung vorhanden, die
mit einem herausdrehbaren Blindstopfen verschlossen ist.
Einbau:
•
Den ggf. vorhandenen Ölbrenner ausschalten und die
Behälterentnahmeleitung absperren.
•
Einschrauböffnung am Behälter frei machen.
•
Die Tankverschraubung, ggf. mit Reduzierstück(en), über das Sondenkabel
schieben und die Messsonde in den Tank einführen.
•
Die Tankverschraubung z.B. mit PTFE-Dichtband einschrauben
•
Die Sonde in den Tank absenken bis der Sondenkopf den Tankboden
berührt. Danach das Kabel mit der Kabelverschraubung fixiert werden. Die
Sonde kann auch auf dem Tankboden liegend positioniert werden.
•
Eine Sondennullpunkt- Einmessung ist im Normalfall nicht erforderlich.
Entnahmeabsperrung des Behälters wieder öffnen. Ggf. den Ölbrenner wieder
einschalten und die Funktion des Ölbrenners überprüfen.
