    Tank-Spion Digital LX-NET und LX-Q-NET („quadro“) Tankinhalts-Messanzeiger mit Netwerkanschluss (LAN-Buchse) Montage- und Bedienungsanleitung Inhalt: Seite: ALLGEMEINES AUFBAU BETRIEBSMEDIEN KENNZEICHNUNG MONTAGEVORSCHRIFTEN MONTAGE DER PEGELSONDE ELEKTRISCHE INSTALLATION INBETRIEBNAHME WERTEANZEIGE IM BROWSER, PARAMETEREINSTELLUNG FEHLERMELDUNGEN FUNKTIONSKONTROLLE WEITERE TECHNISCHE DATEN ZUBEHÖRTEILE ANSCHLUSSPLAN LX-NET - Gerät für 1 Tank- messsonde LX-Q-NET - Gerät für 1 bis 4...
  • Seite 2: Allgemeines

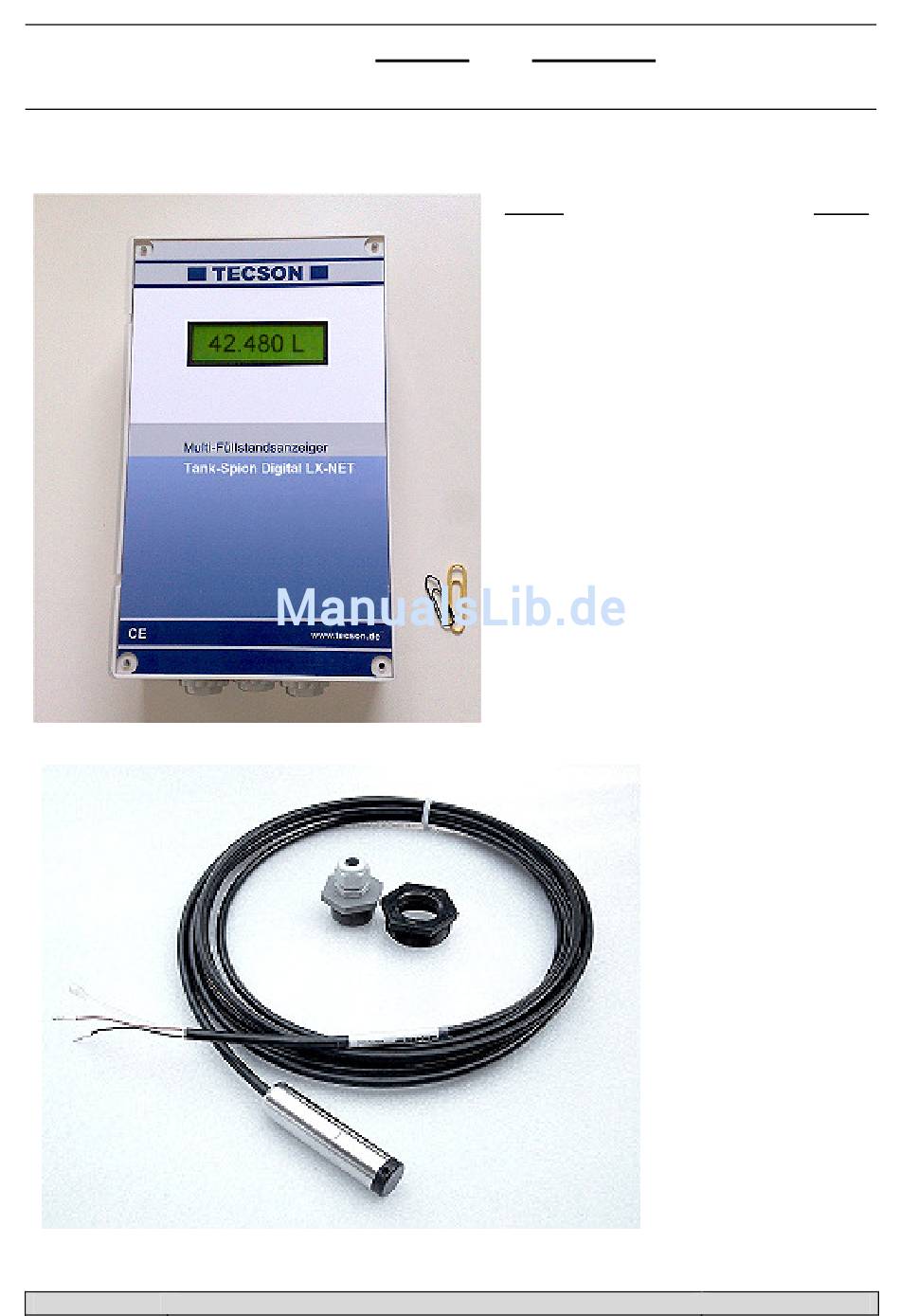

    ALLGEMEINES Die elektronischen Tankinhaltsmessanzeiger LX-Net / LX-Q-NET sind einsetzbar zur Messung und Fernabfrage von Tankinhalten in drucklos betriebenen Tanks. Die Geräte haben an der lin- ken Seite eine LAN-Buchse (RJ45) für den Ethernet-Direktanschluss. Am Gerät LX-NET kann 1 Tankmessoden angeschlossen werden, am LX-Q-NET bis zu vier Sonden.
  • Seite 3: Montagevorschriften

    MONTAGEVORSCHRIFTEN Die Installation und Inbetriebnahme von Anzeigegerät und Messsonde darf nur von fachspezi- fisch qualifizierten Personen durchgeführt werden. Je nach Flüssigkeit sind die entsprechenden Vorschriften zu beachten, insbesondere bei Wasser gefährdenden oder brennbaren Flüssigkei- ten. Voraussetzung für ein einwandfreies Funktionieren des Inhalts-Anzeigegerätes ist eine fachge- rechte Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen technischen Regeln.
  • Seite 4: Elektrische Installation

    ELEKTRISCHE INSTALLATION Verbindungsleitung der Sonde zum Anzeigegerät Sondensignal: Niedervolt, DC Anschluss: 2-adriges Sondenkabel anschließen an Siehe auch Skizze auf Klemme 1 - Rot (+) und Klemme 2 - Schwarz (-). der letzten Seite. Luftkapillare: Die Kabelinstallation muss so erfolgen, dass ein Druckausgleich zur Umgebungsluft sichergestellt ist, aber keine Feuchtigkeit in das Kabelende ein- dringen kann.
  • Seite 5: Inbetriebnahme

    Versorgungsspannung: Spannung: 230 V AC 50 Hz Klemmstein rechts: PE (Schutz), N (Null), L (Phase) Leitung gehört nicht zum Lieferumfang. Netzwerkanschluss: RJ45 Buchse 10 MBit, 100 MBit Ethernet 10-Base-T Geräteelektronik LX-Q-NET INBETRIEBNAHME Die Inbetriebnahme erfolgt nach abgeschlossener Montage. Vor der Programmierung die Behäl- terdaten ermitteln und anschließend bei den einzelnen Eingabeschritten eingeben.
  • Seite 6 Geräteeinstellung / Programmierung Eingabefunktion Beschreibung Wertauswahl Bei Typ LX-Q-NET: Vorauswahl der Tanknummer für die nachfolgenden Zwischenschritt Tank:1..4 Parametereingaben „Tank n“ Sondenmessbereich wählen (siehe Typschild Son- 1. Sonde „Sonde“ 250mbar de) – vorgegebener Standard ist 250 mbar 2. Medium „Fluid“ Auswahl des Mediums (siehe S. 8) z.B. : - Heizöl (vorgegebener Standard): Heat.oil - Diesel:...
  • Seite 7 8 - 9. Ende Enter führt zurück zum Anzeigemodus 16.500L „Exit“ Unter Schritt 9 – 24 stehen zusätzliche Sonderein- Schritt 9 – 24 stellungen zur Verfügung Nach Eingabe bzw. Auswahl Eingabeschritte 1 - 7 ist die Standard-Programmierung beendet. Das Gerät geht mit Bestätigung von Schritt 8 „Exit“ automatisch in den normalen Anzeigebetrieb. Im Display erscheint der aktuelle Behälterinhalt.
  • Seite 8 Beispiel 3 Brunnen, 7,50 m max. Wasserpegel vom Brunnenboden (Pegel 4,20 m) Sonde TDS-6029 (mit Messbereich 0-1000 mbar), Anzeige in m Wassersäule. Schritt Eingaben Sonde 1000 mbar 1000mbar Medium Wasser Behälterform (Brunnenform) linear Linear Behältervolumen 7500 Liter (für Anzeige m) 7500L (mit +/- Tasten einstellen) Behälter-Innenhöhe 7,50m 7500mm (mit +/- Tasten einstellen) Relais1 –...
  • Seite 9 Linear Standard-Voreinstellung 3.Tank linearer Behälter, Rechteckige Behälter; ste- Behälter- hende Zylinder; kellergeschweißte Stahlbehäl- form / typ ter. zylindrischer Behälter (siehe auch alternativ Cyl. Cyl.>50m ) Liegender Zylinder; röhrenförmiger Behälter; bis 45 m³. ; typische Bauform als Au- ßenbehälter od. Erdbehälter aus Stahl. Ball kugelförmiger Behälter Erdbehälter mit kugelähnlicher Grundform;...
  • Seite 10 7.+8. Exit Exit => Zurück zum Anzeigemodus. 9.Offset ESC/Calibrat Nullpunkteinmessung (Sonden-Offset) 10.Set h x.xxx mm Eingabemöglichkeit für die Referenzhöhe bei der 2-Pkt- Cal: No Einmessung, bei anderem Sondenmessbereich oder unbekannter Cal: Yes Dichte Vom gemessenen aktuellen Füllstand 10 mm abziehen* und diesen Wert dann eingeben.
  • Seite 11: Werteanzeige Im Browser, Parametereinstellung

    23.Test R Rel ON Test des Relais Rel OFF ( bei LX-Q-NET ohne Funktion ) 24. Init - Rücksetzen - ESC = zurück ohne Ausführung (Escape). Reset = Warmstart des Gerätes (Neustart). Defaults = komplettes Rücksetzen (Clear) auf die Werkseinstellung. 26.
  • Seite 12 Über die Schaltfläche “CONFIG“ wird eine weitere Browser-Seite geladen. Über diese Config-Seite werden die Kommunikationsparameter für das Gerät einzustellen und an das Gerät zu übertragen: Passwort: Das voreingestellte Passwort für den Zugang auf die Konfigurationsseite lautet: tank Auf der Konfigurationsseite hat man die Möglichkeit dieses Passwort zu ändern. Wir empfehlen dort umgehend ein eigenes Passwort für die Anlage abzuspeichern.
  • Seite 13: Fehlermeldungen

    FEHLERMELDUNGEN Fehlercode Bedeutung Error E 1 Eingestellter Wert ist ungültig. Error E 2 Messwert der Sonde zu klein! - E002 bei der Nullpunktaufnahme: Wenn Sondenstrom kleiner 3,5 mA, dann Son- denfehler. - E002 bei Schritt 4: Sonde hängt nicht in der Flüssigkeit oder Min- destfüllstand ist zu niedrig.
  • Seite 14: Funktionskontrolle

    Pegelmesssonde bis 0 - 2,90 m Ölsäule 12080 Kabelverbindungsdose IP 65, Zur Verlängerung des Sondenkabels, wasserdicht mit Druckausgleich z.B. im Domschacht oder außen. www.OilView.de Web-Server für das Bestandsmanagement von Anlagentanks. Fragen Sie an bei TECSON. LX-2 / LX-2-R Montage- und Bedienungsanleitung S. 14 Stand: 02-2009...
  • Seite 15: Anschlussplan

    ANSCHLUSSPLAN Klemmenreihe beim Tank-Spion Digital LX-NET : Bedientasten 230 V Netzspg. Sonde | Serial-Link-In | Digital-In (Alarm) Klemmenreihe beim Tank-Spion Digital LX-Q-Net : Alarmeingang | Bedientasten Tanksonden 1 ( bis 4 ) 230 V Netzspg. S. 15 LX-Net + LX-Q-NET Montage- u.
  • Seite 16 Zustand sollte das Anzeigegerät 0 Liter anzeigen (+Toleranz). Bei größerer Abweichung empfehlen wir neuerlich eine Offset- Einmessung für diese Sonde, siehe Gerätemenu “9. Offset“. Hersteller: TECSON-Digital Wulfsfelder Weg 2a D-24242 Felde Tel. (+49) 4340 / 402530 Fax (+49) 4340 / 402529 Email: info@tecson.de...
