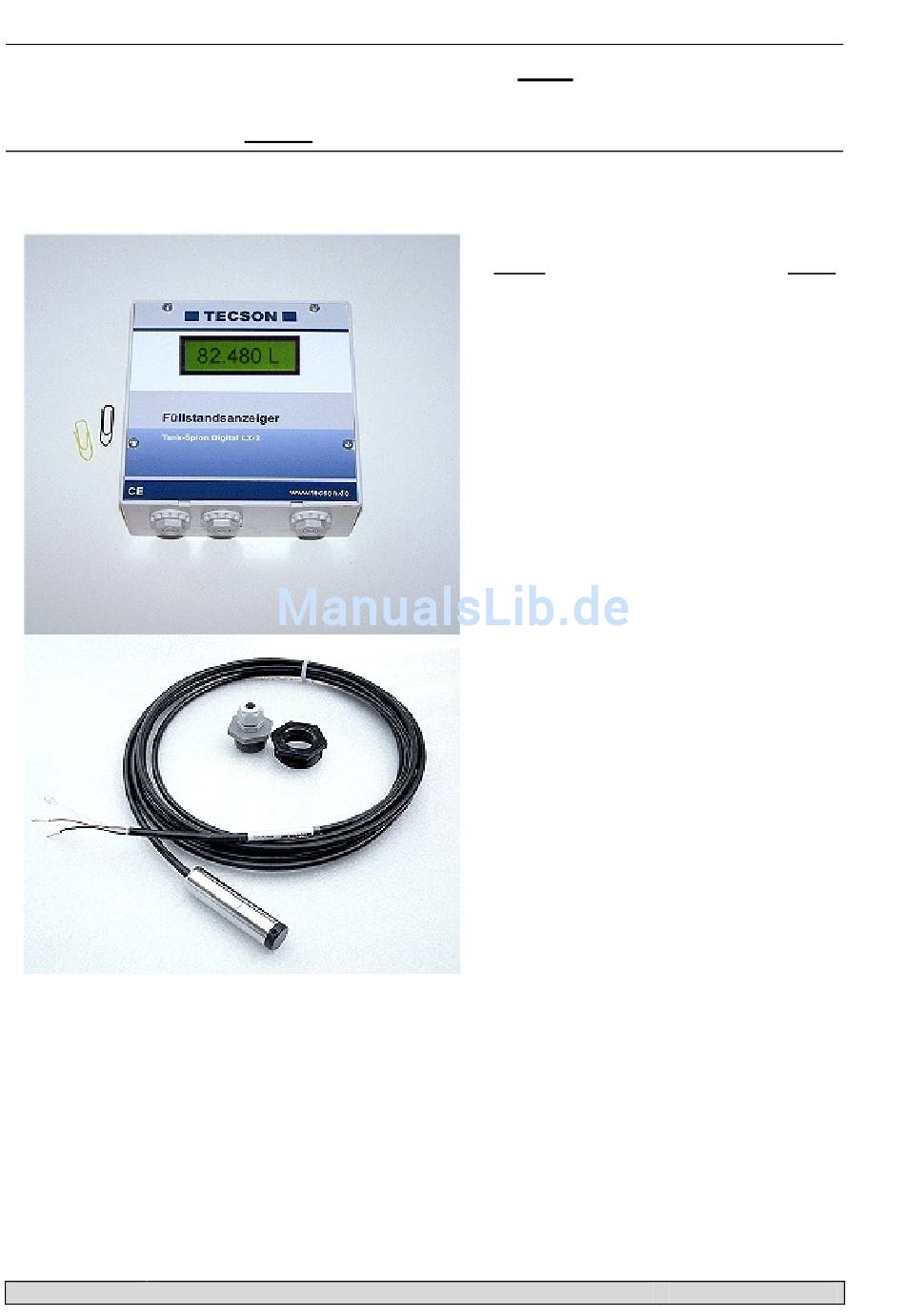

Elektronischer Tankinhalts-Messanzeiger mit Pegelsonde.
Ausführung LX-2-R mit zusätzlicher Relais-Steuerfunktionen.
ALLGEMEINES
Der elektronische Tankinhaltsanzeiger LX-2 bzw. LX-2-R ist einsetzbar zur Überwachung von
Behälterinhalten in drucklos betriebenen Flüssigkeitsbehältern. Zusätzlich zur Literanzeige kön-
nen über Zusatzmodule verschiedene Funktionen wie z.B. Temperaturmessung, Datenfernüber-
tragung oder Anbindung an Gebäudeleitsysteme realisiert werden.
Die Ausführung LX-2-R hat zusätzlich zwei Ausgangsrelais, z.B. für die Ansteuerung externer
Alarmgeber, zum Umschalten von Magnetventilen oder für den Trockenlaufschutz von Pumpen.
Die angezeigten Messwerte sind nicht für Abrechnungszwecke geeicht.
Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung ist die vorliegen-
de Montage- und Bedienungsanleitung zu beachten und dem Betreiber auszuhändigen.
S. 1
LX-2 / LX-2-R Montage- und Bedienungsanleitung
Tank-Spion Digital LX-2
Montage- und Bedienungsanleitung
Inhalt:
Seite:
1
2
2
2
2
3
3
4
5
7
10
11
11
11
12
Stand: 02-2009
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tecson Tank-Spion Digital LX-2
Inhaltszusammenfassung für Tecson Tank-Spion Digital LX-2
-
Seite 1: Inhaltsverzeichnis
Tank-Spion Digital LX-2 Elektronischer Tankinhalts-Messanzeiger mit Pegelsonde. Ausführung LX-2-R mit zusätzlicher Relais-Steuerfunktionen. Montage- und Bedienungsanleitung Inhalt: Seite: ALLGEMEINES AUFBAU BETRIEBSMEDIEN KENNZEICHNUNG MONTAGEVORSCHRIFTEN MONTAGE DER PEGELSONDE ELEKTRISCHE INSTALLATION AUTOM. TANKUMSCHALTUNG INBETRIEBNAHME EINSTELLMENU KOMPL. FEHLERMELDUNGEN FUNKTIONSKONTROLLE WEITERE TECHNISCHE DATEN ZUBEHÖRTEILE ANSCHLUSSPLAN ALLGEMEINES Der elektronische Tankinhaltsanzeiger LX-2 bzw. -
Seite 2: Aufbau
AUFBAU Der LX-2 (-R) besitzt eine 8-stellige LCD-Anzeige und einen Messeingang zum Anschluss der Pegelmesssonde. Die Ausführung LX-2-R hat zusätzlich 2 programmierbare Relais, mit Öffner- und Schließer-Schaltausgang. Die Messsonde kann standardmäßig mit Tankanschlussgewinde 1 “ oder 1½ “ (zölliges Rechtsgewinde) eingebaut werden. Ein 2“ Reduzierring ist nicht im Liefer- umfang. -
Seite 3: Montage Der Pegelsonde
MONTAGE DER PEGELSONDE Bei kellergeschweißten Stahltanks und bei Erdtanks erfolgt der Sonden- • einbau mit der mitgelieferten Behälterverschraubung mit Kabeldurchgang. Bei Kellertanks wird meist die zuvor verwendete Tankuhr mit Schwimmer • demontiert, so dass diese Einschrauböffnung benutzt werden kann. Bei Erdtanks ist im Regelfall eine freie Einschrauböffnung vorhanden, die •... -
Seite 4: Autom. Tankumschaltung
Bei LX-2-R : Anschluss der Relaiskontakte Das Anzeigegerät LX-2-R verfügt über zwei Relais- kontakte für den Anschluss von externen Steuer- stromkreisen oder zur Ansteuerung externer Alarm- oder Signalgeber. Bei Ausfall des Gerätes und bei Füllstand (und optio- nal Temperatur) oberhalb des gewählten Grenzwer- tes, sind die Kontakte der Relaisklemmen 6-7 und 9-10 geschlossen bzw. -
Seite 5: Inbetriebnahme
INBETRIEBNAHME Die Inbetriebnahme erfolgt nach abgeschlossener Montage. Vor der Programmierung die Behälterdaten ermitteln und anschließend bei den einzelnen Einga- beschritten eingeben. Die Bedientasten (blau) befinden sich zwischen den Anschlussklemmen auf d. Grundplatine. ENTER-Taste drücken => das Gerät geht in d. Einstellmodus (Anzeigeschritt „1.Sonde“). Mit PLUS oder MINUS kann zum gewünschten Eingabeschritt gesprungen werden. - Seite 6 Schritte 6 + 7 EXIT oder RELAY. nur bei Gerät mit Re- Relais-Parameter f. Gerätetyp LX-2-R (mit Relais)- lais einzustellen Relaisschaltpunkte als %-Wert von 01 - 99 eingeben 6. Relais 1 ( und/oder als ° C-Wert von -99 - +99 eingeben „Relay1“...
-
Seite 7: Einstellmenu Kompl
Tank mit Innenhülle Bei Behältern mit Innenhülle (z.B. zyl. liegende oder kellergeschweißte Behälter) sollten die Ein- gaben für Innenhöhe und Volumen korrigiert werden. Beispiel: Wandstärke Innenhülle 2 cm => Innenhöhe ca. 4 cm reduzieren und Volumen bei 10 m³ um 5%, bei 20 m³ um 4%, bei 50 m³ um 3% und bei 100 m³ um 2,5% reduzieren. Beispiel 2 Erdbehälter zylindrisch liegend, für 100.600 Liter Diesel Innenhöhe 2,88 m, (Füllstand 54 cm), Standardsonde 0 - 250 mbar... - Seite 8 2. Fluid Heat.oil 0,845 - Standard-Voreinstellung 0,999 Medium, Diesel 0,830 Flüssigkeit BioD 0,880 RME,FAME 0,880 (Raps Methyl Esther, Fatty Acid Methyl Esther) Rapsoil 0,915 Palmoil 0,910 Motoroil 0,865 AdBlue 1,090 Normal-B 0,743 Super-B 0,750 ...kg / Liter Eingabe eines eigene Dichtewertes Cal-Mode Wird angezeigt, falls Schritt 10.
- Seite 9 4.Volume xxx.xxxL Gesamtvolumen des Tanks (brutto,100%) Standard-Voreinstellung ist 0 L . Der Wert muss eingestellt werden. Volumen 5.Height x.xxx mm Tankinnenhöhe: Voreinstellung ist 2.000 mm Innenhöhe Bei LX-2: Schritt 6 + 7 = EXIT. Bei LX-2-R: Schritt 6 + 7 RELAY 6.Relay1 deactive Auswahl mit (+).
-
Seite 10: Fehlermeldungen
22.Test I Anzeige aktueller mA Messwert und hex-Wert AD-Wandler 23.Test R Rel1 ON Beim LX-2-R => Test der beiden Relais. Rel1 OFF ( Beim LX-2 => ohne Funktion ) Rel2 ON Rel2 OFF 24. Init - Rücksetzen - ESC = zurück ohne Ausführung (Escape). Reset = Warmstart des Gerätes (Neustart). -
Seite 11: Funktionskontrolle
FUNKTIONSKONTROLLE Nach einer Befüllung der Behälter oder 1x jährlich prüfen, ob die Anzeige dem Füllstand ent- spricht. WEITERE TECHNISCHE DATEN Anzeigegerät Versorgungsspannung: AC 230 V 50 Hz Schutzart: IP 30 oder IP 65 nach EN 60529 Leistungsaufnahme: max. 2 VA 4 - 20mA ;... -
Seite 12: Anschlussplan
ANSCHLUSSPLAN für Tank-Spion Digital LX-2 und LX-2-R (m. Relais) Komplettgerät LX-2 : Art-Nr. 12032 Komplettgerät LX-2-R : Art-Nr. 12033 Wartung: Wir empfehlen 1 x jährlich die angezeigten Literwerte auf Stimmigkeit zu überprü- fen. Für eine einfache Überprüfung kann die Pegelsonde am Kabel hochgezogen wer- den, so dass die Sonde über dem Flüssigkeitsspiegel hängt.
