Seite 1: Inhaltsverzeichnis

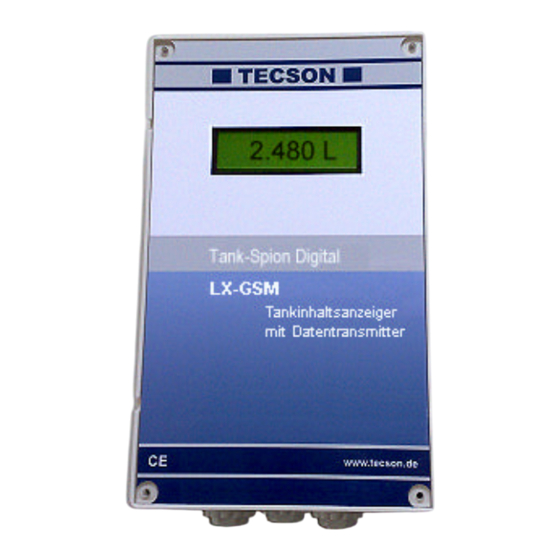

Tank-Spion Digital LX-GSM Elektronischer Tankinhalts-Messanzeiger mit Datenfernübertragung per GSM Montage - und Bedienungsanleitung Inhalt Seite: ALLGEMEINES AUFBAU BETRIEBSMEDIEN KENNZEICHNUNG MONTAGEVORSCHRIFTEN MONTAGE DER PEGELSONDE ELEKTRISCHE INSTALLATION INBETRIEBNAHME GERÄTEMELDUNGEN (SMS) GERÄTEPARAMETRIERUNG SMS-MELDUNGEN VOM GERÄT 16 FEHLERMELDUNGEN FUNKTIONSKONTROLLE WEITERE TECHNISCHE DATEN 18 ZUBEHÖRTEILE...
Seite 2: Allgemeines
ALLGEMEINES Das elektronische Tankmanagement-System LX-GSM ist einsetzbar zur Messung, Anzeige und Fernüberwachung von Behälterinhalten in drucklos betriebenen Flüssigkeitsbehältern. Zusätzlich zur Literanzeige meldet das Gerät die Bestände per SMS. Dazu wird eine Mobilfunk- SIM-Karte in das Gerät eingesetzt. Als Meldungsempfänger kann eine Handynummer eingegeben werden. Für komfortables Bestandsmanagement erfolgt die Anbindung an das System www.OilView.de Die Parameter für die Tankmessung und Anzeige werden per Tasten einmalig am Gerät...
Seite 3: Montagevorschriften
MONTAGEVORSCHRIFTEN Die Installation und Inbetriebnahme von Anzeigegerät und Messsonde darf nur von fachspezifisch qualifizierten Personen durchgeführt werden. Je nach Flüssigkeit sind die entsprechenden Vorschriften zu beachten, insbesondere bei Wasser gefährdenden oder brennbaren Flüssigkeiten. Voraussetzung für ein einwandfreies Funktionieren des Inhalts-Anzeigegerätes ist eine fachgerechte Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen technischen Regeln.
Seite 4: Elektrische Installation
ELEKTRISCHE INSTALLATION Verbindungsleitung der Sonde zum Anzeigegerät Sondensignal: Niedervolt, DC Siehe auch Skizze auf Anschluss: 2-adriges Sondenkabel anschließen an vorletzter Seite. Klemme 1 - Rot (+) und Klemme 2 - Schwarz (-). Luftkapillare: Die Kabelinstallation muss so erfolgen, dass ein Die Kapillare des Druckausgleich zur Umgebungsluft sichergestellt Sondenkabels bleibt frei für...
Seite 5 Bedientasten Relaisausgänge Das Anzeigegerät LX-GSM verfügt über ein Doppelrelais, mit der Möglichkeit zwei getrennte Stromkreise zu schalten (z.B. Signalgeber ein/aus und Magnetventil aus/ein). Im Normalzustand sind die Relaiskontakte 7-8 geschlossen und die Relaiskontakte 9-10 geöffnet. Im Ereignisfall schaltet das Relais beide Kontakte um, so dass dann 7-8 öffnet und 9-10 s chließt. Der Relais-Normalzustand ist gegeben bei - Ausfall des Gerätes oder Stromausfall - bei Füllstand (und optional Temperatur) oberhalb des gewählten Grenzwertes...
Seite 6: Inbetriebnahme
INBETRIEBNAHME Die Inbetriebnahme erfolgt nach abgeschlossener Montage. Vor der Programmierung die Behälterdaten ermitteln und anschließend bei den einzelnen Eingabeschritten eingeben. Zur Programmierung ist in den Einstellmodus zu wechseln: - Die Bedientasten (blau) befinden sich zwischen den Anschlussklemmen auf d. Grundplatine - Ø...
Seite 7 Relaisschaltpunkte als %-Wert von 01 - 99 6. Relais 1 eingeben (und/oder als °C-Wert von -99 - +99 „Relay1“ eingeben - nur bei Sonde mit Temperaturmessung) : Aktivieren mit + / - auf Deactive : mit Enter bestätigen. active : mit + / - z.B. den Wert für Relais- deactive On Anziehpunkt einstellen 10% Off 12%...
Seite 8 Programmierbeispiele Beispiel 1 Kellerbehälter für 6000 L Heizöl, Literanzeige, linearer Stahlbehälter Innenhöhe 165 cm, (Füllstand 125 cm), Standardsonde 0 - 250 mbar Schritt Eingaben/Auswahl Sonde 250 mbar 250mbar Medium Heizöl Heat.oil Behälterform linear Linear Behältervolumen 6000 Liter 6000L (mit +/- Tasten einstellen) Behälter-Innenhöhe 165 cm 1650mm (mit +/- Tasten einstellen) Relais1 –...
Seite 9 Komplette Einstellmöglichkeiten per Menu Schritt Einstellung Beschreibung 0. Exit Zurück zum Anzeigemodus 1. Sonde 100mbar Tankhöhe Heizöl bis 1,2 m – Wasser bis 1 m 150mbar Tankhöhe Heizöl bis 1,8 m – Wasser bis 1,5 m 250mbar Standard-Voreinstellung – Tankhöhe Heizöl bis 3 m 500mbar Tankhöhe Heizöl bis 6 m –...
Seite 10 Konkav Kunststoff-Batteriebehälter, konkav leicht hohlbauchige Form, alternativ zu Linear Plastic Kunststoffbehälter mit Ausnehmung Kunststoffbehälter mit einer großen Ausnehmung (Höhlung) in der Behältermitte (ohne Ringbandagen) Cyl. > 50m zylindrischer Außen-Großbehälter 50.000 Ltr bis 100.000 Ltr Speziell für zyl. Großbehälter von 50 m 100 m ist eine besondere Peiltabellen- Umrechung abrufbar.
Seite 11 11.Set V xxx.xxxL Korrektur (Nachtrimmung) des akt. Literanzeigewertes mit +/- Taste. 12. Unit Unit: L Standard-Voreinstellung (1000er-Pkt: 999.900L) Unit: % ( 100er-Pkt: 99.50 % ) Einheit ( 100er-Pkt: 2.50 m ) Unit: m Uint: kg 13.Round auto Werte-Rundung: Standard-Voreinstellung ist ’auto’. off = Höchste Werteauflösung ohne Rundung;...
Seite 12: Gerätemeldungen (Sms)
GERÄTEMELDUNGEN (SMS) HINWEIS: Nachfolgende Abschnitte zu den Daten-Fernmeldefunktionen des LX-GSM sind nur relevant bei Handy-Fernüberwachung der Anlage. Wenn hingegen das System OilView zur Fernüberwachung genutzt wird, sind die Kommunikations- Einzelheiten nicht relevant. Auch erfolgt die Parametereinstellung komfortabel aus OilView heraus. Meldetext Meldegrund Zweiter Abschnitt in der...
Seite 13: Geräteparametrierung
GERÄTEPARAMETRIERUNG HINWEIS: Bei Anbindung an www.oilview.de entfällt die nachfolgernde manuelle Parametrierung per Handy-SMS-Befehle. SMS Befehlsregeln - Es können ein Kommando oder auch mehrere Kommandos mit einer SMS gesendet werden. Dabei darf die gesamte SMS jedoch nicht mehr als 80 Zeichen haben. - Keine Leerzeichen zwischen den Kommandos! Keine Umlaute oder andere Sonderzeichen! - Bei Befehlskettung müssen die Kommandos #R oder #M oder #C dann ggf.
Seite 14 Befehl Parameter Beschreibung Standardwert / Vorbesetzung Mobilfunknummer Telefonnummer, an die die automatisch für die SMS- erzeugten Meldungen. Melde-SMS gesendet werden (Überwacher, Zentrale) #TA= Mobilfunknummer Zweite Mobilfunknummer für ein für Störungshandy. Alarmmeldungen. Sofern mit TA=... eine Alarmnummer eingetragen ist, werden die Alarm-SMS an diese Nummer geschickt.
Seite 15 (0) od. 1 od. 2 Guthabenmitteilungen oder Zähler aktivieren: OFF, d.h. keine Guthaben-Mitteilung Besser 9 als 0. oder SMS-Zählerfunktion. ON für Prepaid-Card D1 XTRA (*100#) ON für Prepaid-Card D2 CallYa SMS-Zähler (empf. bei Vertragskatre) n = Tanknr. 1 - 4 Tank-Löschung: Der Tank mit dieser Nr.
Seite 16: Sms-Meldungen Vom Gerät
SMS-MELDUNGEN VOM GERÄT Eine SMS- Meldung hat folgende Form Header; Meldegrund; Tankinhalt(e); Alarmstatus; Guthaben Trennzeichen zwischen den Meldeteilen ist ’Semikolon+Leerzeichen’. Frei einstellbarer Text, aber keine Umlaute zulässig!. Header Dieser Header-Text wird als Anfangsteil in jeder Melde-SMS geschickt. Hier sollten eingestellt werden z.B. Kundenummer und Liegenschaft o.ä. Kd.024 HEL Fa.Meyer,Koeln Goethe-21 Beispiel: s.
Seite 17: Fehlermeldungen
FEHLERMELDUNGEN Fehlercode Bedeutung Eingestellter Wert ist ungültig. Error E 1 Messwert der Sonde zu klein! Error E 2 - E002 bei der Nullpunktaufnahme: Wenn Sondenstrom kleiner 3,5 mA, dann Sondenfehler. - E002 bei Schritt 4: Sonde hängt nicht in der Flüssigkeit oder Mindestfüllstand ist zu niedrig.
Seite 18: Funktionskontrolle
Zur Empfangsverbesserung, wenn das Gerät z.B. 12069 im Keller montiert ist und die Antenne außen oberhalb Erdboden montiert werden kann. Anbindung an Server Bestandsmanagement-System. 12095 www.oilview.de Fragen Sie an bei TECSON. LX-GSM Montage - und Bedienungsanleitung Stand: 02-2009 S. 18...
Seite 19: Anschlussplan Lx-Gsm
ANSCHLUSSPLAN LX-GSM Klemmenplan LX-GSM LX-GSM Montage - und Bedienungsanleitung Stand: 02-2009 S. 19...
Seite 20 In diesem Zustand sollte das Anzeigegerät 0 Liter anzeigen (+Toleranz). Bei größerer Abweichung empfehlen wir neuerlich eine Offset-Einmessung für diese Sonde, siehe Gerätemenu “9. Offset“. Hersteller: TECSON- Digital Wulfsfelder Weg 2a D-24242 Felde Tel. (+49) 4340 / 402530 Fax (+49) 4340 / 402529 info@tecson.de...
