2 Gerätebeschreibung

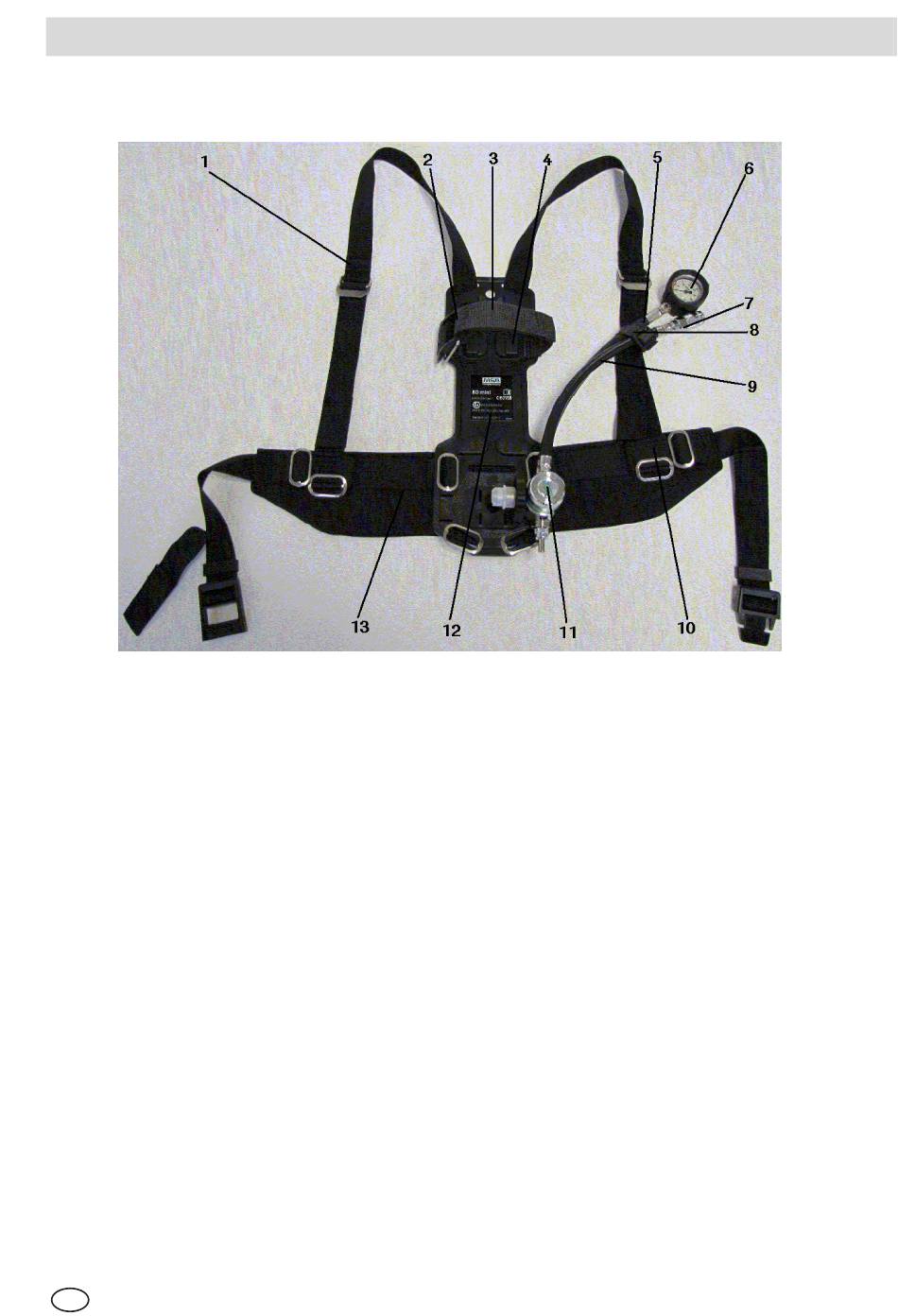

Bild 1 Pressluftatmer BD mini
1 Schultergurt
2 Spannschnalle des Flaschenbandes
3 Flaschenhalteband
4 Flaschenauflage
5 Manometerleitung
6 Manometer
7 Mitteldruckkupplung
2.1 Grundgerät BD mini
Das Tragegestell besteht aus einer Kunsstoffplatte mit Hüft und Schultergurten.
Die Gestaltung des Tragegestells erlaubt zahlreiche individuelle Trageweisen.
Am unteren Teil des Tragegestells befinden sich Schlitze für eine variable Mon-
tage des Druckminderers, die der Trageweise angepasst wird. Am oberen Teil
der Platte ist eine Flaschenauflage integriert.
Der Pressluftatmer bietet die Möglichkeit zur Aufnahme von Druckluft-Flaschen
mit einem Durchmesser von 90 mm bis ca. 160 mm. Es kann nur eine Flasche
montiert werden.
Das Flaschenband ist frei einstellbar. Nach dem Einsetzen der Druckluft-Flasche
wird es mit der Spannschnalle fest gezurrt und gesichert.
Die Tragegurte und der Hüftgurt sind in der Länge verstellbar.
DE
8 Schlauchhalterung
9 Mitteldruckleitung
10 Gurtschlaufe
11 Druckminderer
12 Tragegplatte
13 Hüftgurt
BD mini
GERÄTEBESCHREIBUNG
5
