BEDIENUNG DES PRESSLUFTATMERS
(3) Hüftgurt mit den Schiebern J so in die Schlitze E einknöpfen, dass die
Schlitze H nach oben zeigen.
(4) Tragegurte „kurz" zwischen die Gurtschlaufen (siehe Bild 1) des Hüftgurtes
ziehen.
▪
Der Metallschieber und die Z-Abnähung arretieren die Begurtung.
(5) Manometer- und Mitteldruckleitung durch Lasche L schieben und mit der
Schlauchhalterung am Schultergurt befestigen.
3.3.2 Rückentrageweise mit geneigter Flasche
Der Pressluftatmer ist im Auslieferungszustand ab Werk wie in Bild 1 dargestellt.
Die Trageweise entspricht den Darstellungen unter Kap. 3.2.3 und 3.2.4. Die
Tragegurte „lang" und „kurz" entfallen und werden als Schultergurt bezeichnet.
3.3.3 Hüfttrageweise vorn/hinten
Die Trageweise entspricht den Darstellungen unter Kap. 3.2.5 und 3.2.2.
(1) Hüftgurt mit den Schiebern J so in die Schlitze E der Trageplatte einknüpfen,
dass die Schlitze H nach oben zeigen.
(2) In die Schlitze G1 und G2 einen Schultergurt einknöpfen.
(3) Manometer- und Mitteldruckleitung mit Lasche L an Schieber K nach Bedarf
fixieren.
3.3.4 Hüfttrageweise seitlich
Die Trageweise entspricht der Darstellung unter Kap. 3.2.6.
(1) Hüftgurt mit den Schiebern J und K wie unter Kap. 3.3.1 beschreiben
montieren.
3.3.5 Schultertrageweise
Die Trageweise entspricht der Darstellung unter Kap. 3.2.6.
(1) Nur einen Schultergurt in die Schlitze G1 und G2 einknöpfen.
14

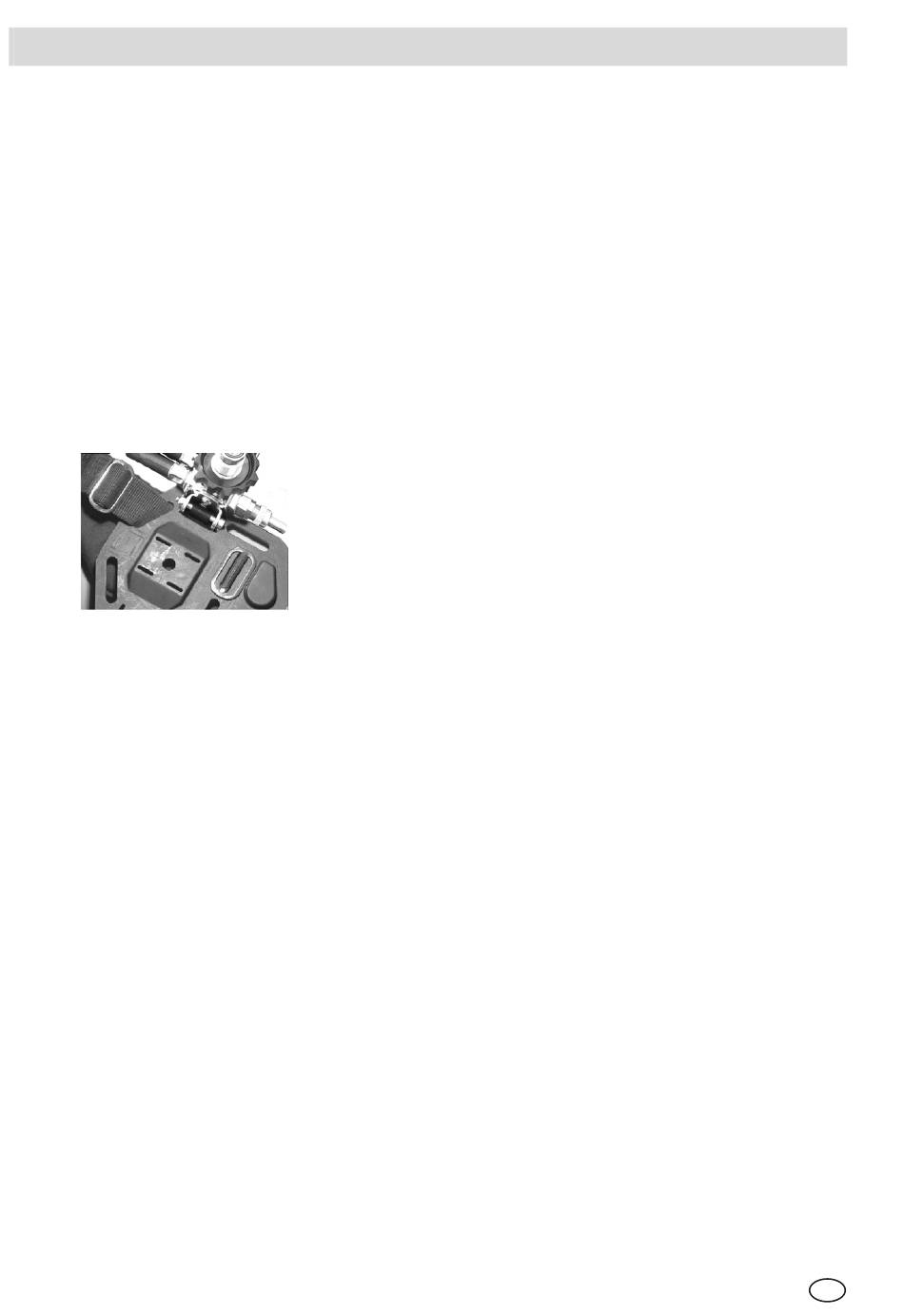

(1) Hüftgurt mit den Schiebern J so in die Schlitze F
einknöpfen dass die Schlitze H nach unten zeigen.
(2) Lasche L durch G4 führen und mit Schieber K
arretieren (siehe Abbildung).
BD mini
MSA
DE
