GERÄTEBESCHREIBUNG
1
2

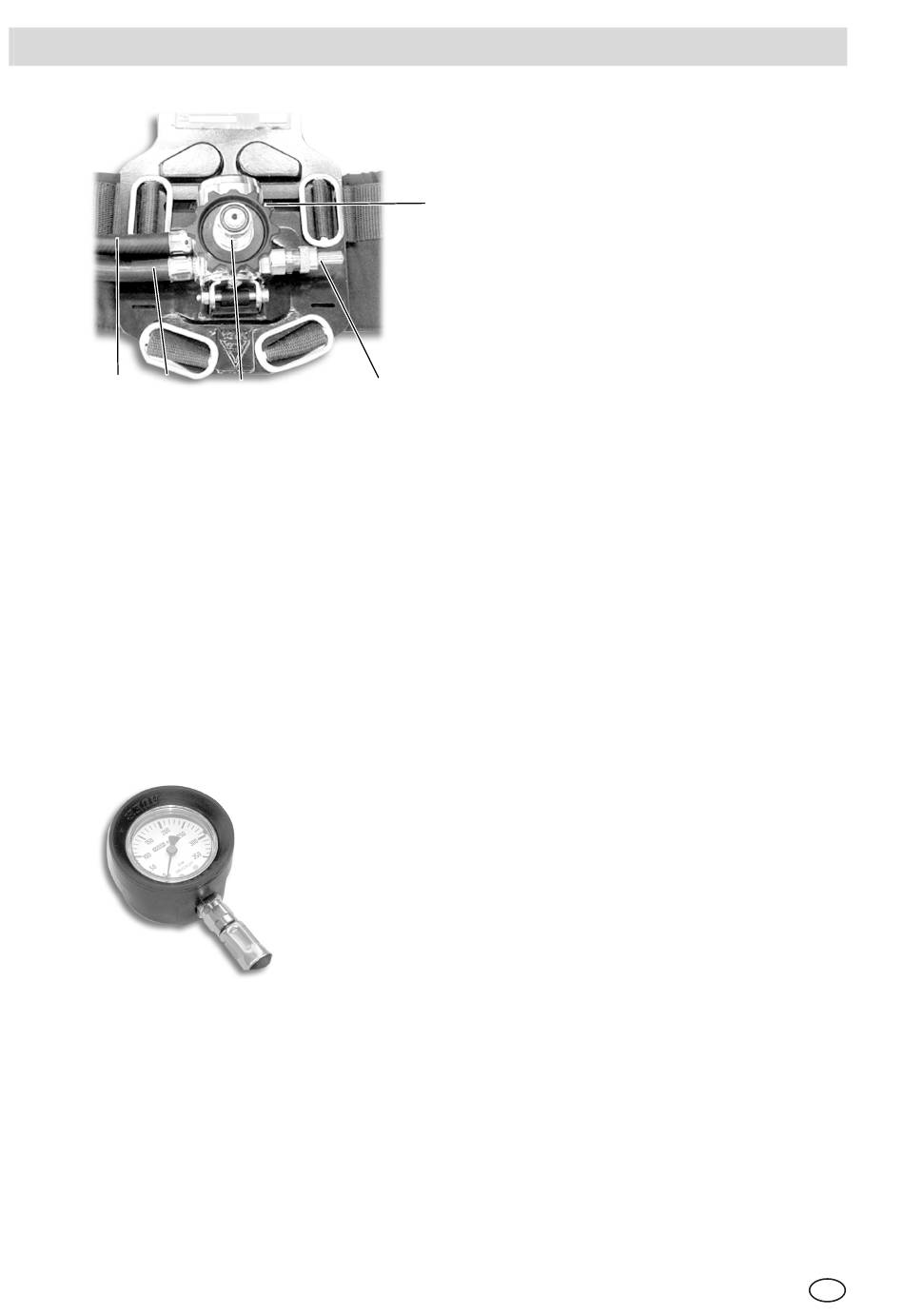

Bild 2
Druckminderer
1
Mitteldruckleitung
2
Manometerleitung
3
Flaschenanschluss
Im unteren Bereich der Trageplatte ist der Druckminderer (siehe Bild 2) montiert.
An ihm befinden sich ein Sicherheitsventil, eine Warneinrichtung (Signalpfeife),
die Mitteldruckleitung und die Manometerleitung, an deren Ende sich das Mano-
meter befindet. Der Druckminderer reduziert den Flaschendruck auf ca. 7 bar.
Das Sicherheitsventil reagiert im Falle einer unzulässigen Druckerhöhung (bei
ca. 11 bar), um Beschädigungen zu verhindern und die Atemluftversorgung
weiter zu gewährleisten.
Die Warneinrichtung gibt beim Absinken des Flaschendrucks unter 105±5 bar
(Einstellung ab Werk) ein kontinuierliches Warnsignal ab.
Bild 3
Manometer
Am Ende des Manometerschlauchs ist das Manometer (siehe Bild 3) ange-
schlossen.
Die Mitteldruckleitung endet mit der Mitteldruckkupplung, an der ein Lungenau-
tomat angeschlossen wird.
6
4
3
BD mini
5
4
Warneinrichtung
5
Sicherheitsventil
MSA
DE
